Воздушный трубопроводы (1-1) — HITACHI EX60WD-2

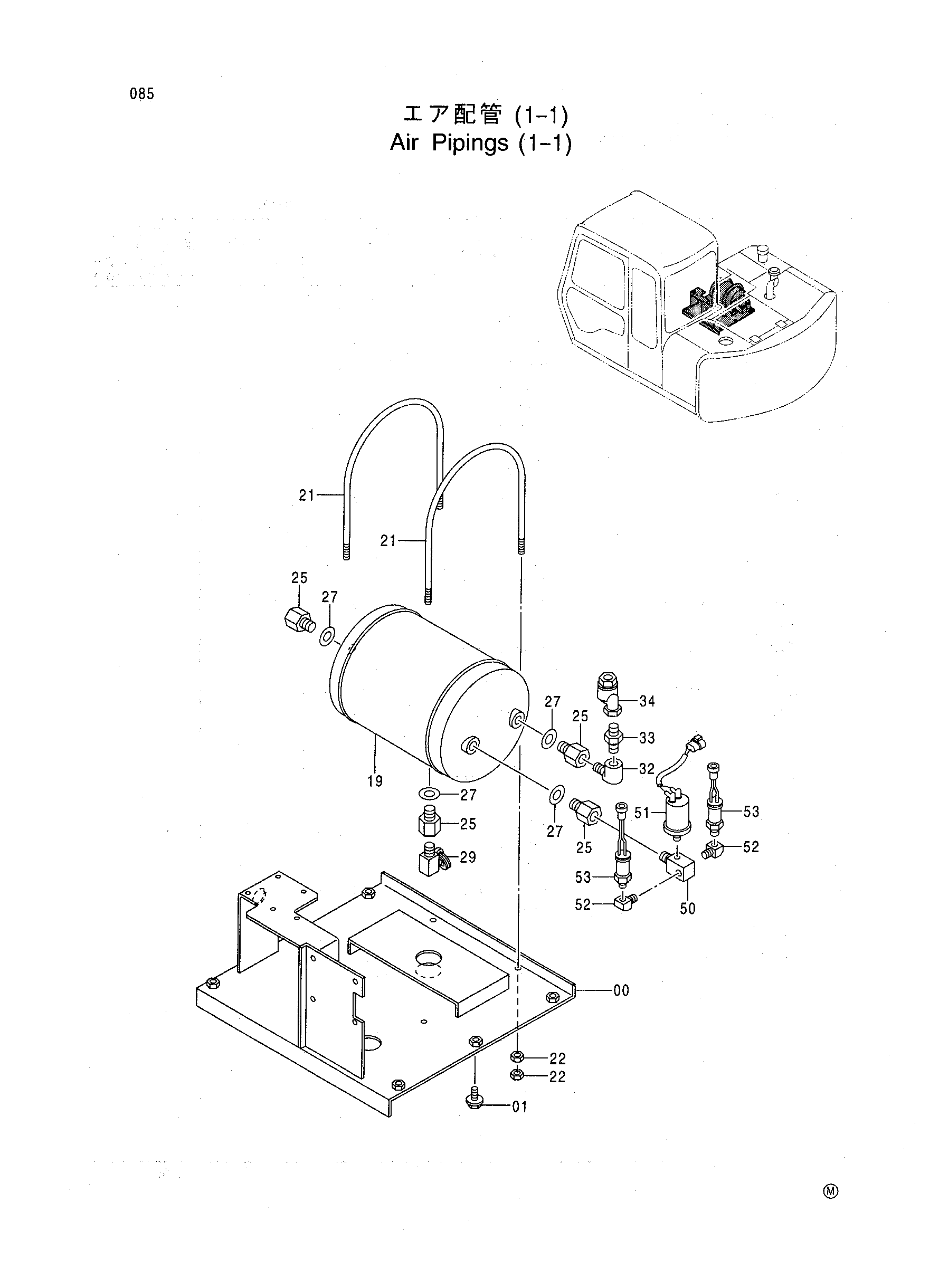

Заводская схема «Воздушный трубопроводы (1-1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029829 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 6 |
| 19 | 4344743 | Бак воздушный | 1 |
| 21 | 4347008 | U-образный болт | 2 |
| 22 | J950010 | Гайка | 8 |
| 25 | 4344953 | Адаптер | 4 |
| 27 | A890022 | Манжета | 4 |
| 29 | 4216548 | Клапан дренажный | 1 |
| 32 | 94-0632 | Угловой штуцер | 1 |
| 33 | 94-1902 | Адаптер | 1 |
| 34 | 986953 | Обратный клапан | 1 |
| 50 | 4347006 | Адаптер | 1 |
| 51 | 4264882 | Датчик прес | 1 |
| 52 | 94-0630 | Угловой штуцер | 2 |
| 53 | 4206449 | Выключатель прес | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
