Детали пола — HITACHI EX60WD-2

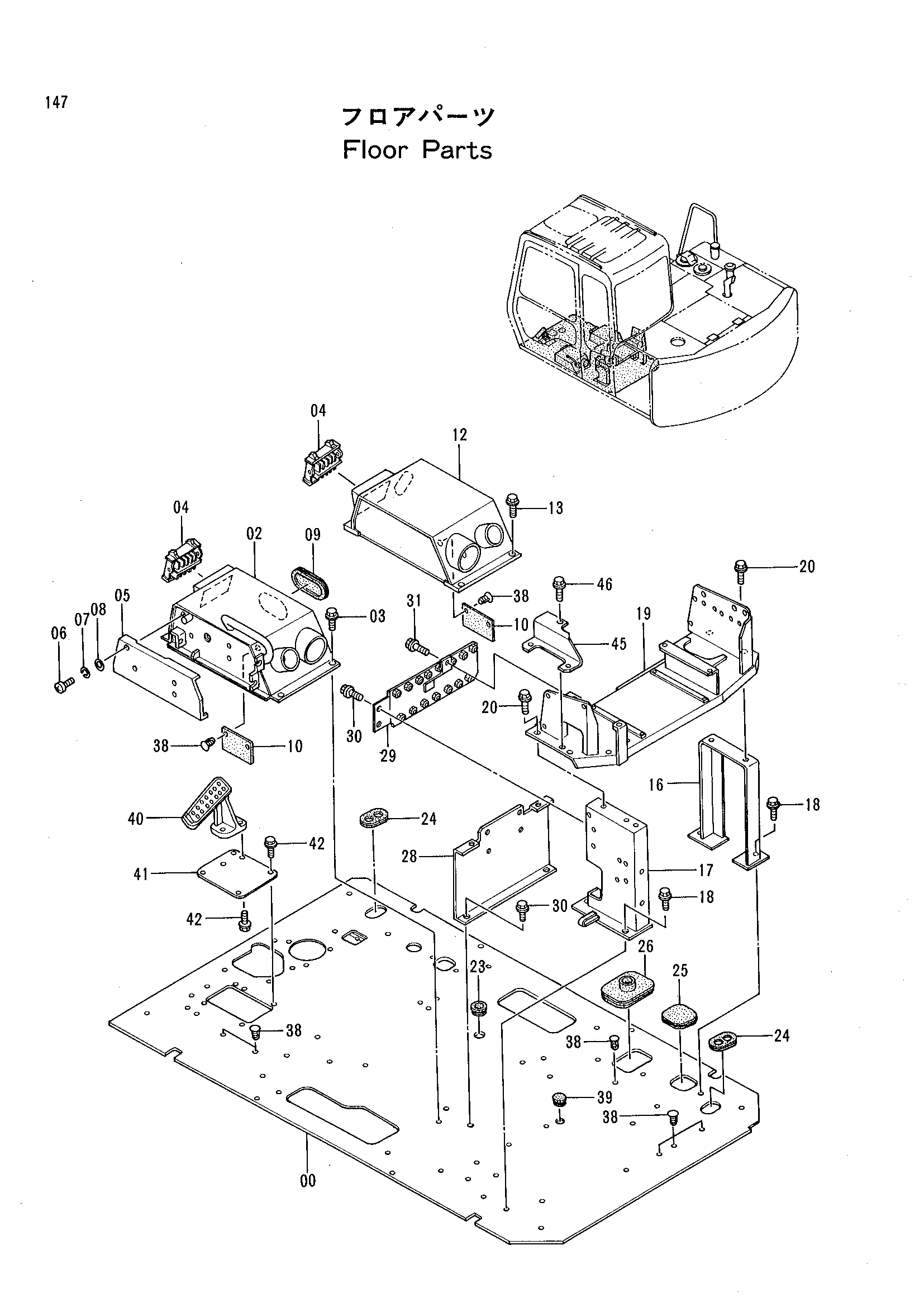

Заводская схема «Детали пола» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6012622 | Пластина | 1 |
| 02 | 6011935 | Короб | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 04 | 4259639 | Решётка | 2 |
| 05 | 8051347 | Крышка | 1 |
| 06 | J850645 | Винт | 4 |
| 07 | J251006 | Пружинная шайба | 4 |
| 08 | J250006 | Плоская шайба | 4 |
| 09 | 4280565 | Резиновая втулка | 1 |
| 10 | 4287258 | Резиновая прокладка | 2 |
| 12 | 7024363 | Короб | 1 |
| 13 | J011030 | Болт с шайбой | 4 |
| 16 | 7024361 | Опора | 1 |
| 17 | 8053500 | Опора | 1 |
| 18 | J011030 | Болт с шайбой | 4 |
| 19 | 6011828 | Кронштейн | 1 |
| 20 | J011020 | Болт с шайбой | 4 |
| 23 | 4287746 | Резиновая втулка | 1 |
| 24 | 4276794 | Резиновая втулка | 2 |
| 25 | 4205080 | Резиновая втулка | 1 |
| 26 | 4276792 | Резиновая втулка | 1 |
| 28 | 8051349 | Пластина | 1 |
| 29 | 8051350 | Кронштейн | 1 |
| 30 | J011030 | Болт с шайбой | 4 |
| 31 | J010816 | Болт с шайбой | 1 |
| 38 | 4280359 | Зажим | 10 |
| 39 | 4205084 | Резиновая втулка | 1 |
| 40 | 1015477 | Подставка для ног | 1 |
| 41 | 3052543 | Крышка | 1 |
| 42 | J011035 | Болт с шайбой | 6 |
| 45 | 8051885 | Кронштейн | 1 |
| 46 | J011030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
