Основной трубопроводы (4) — HITACHI EX60WD-2

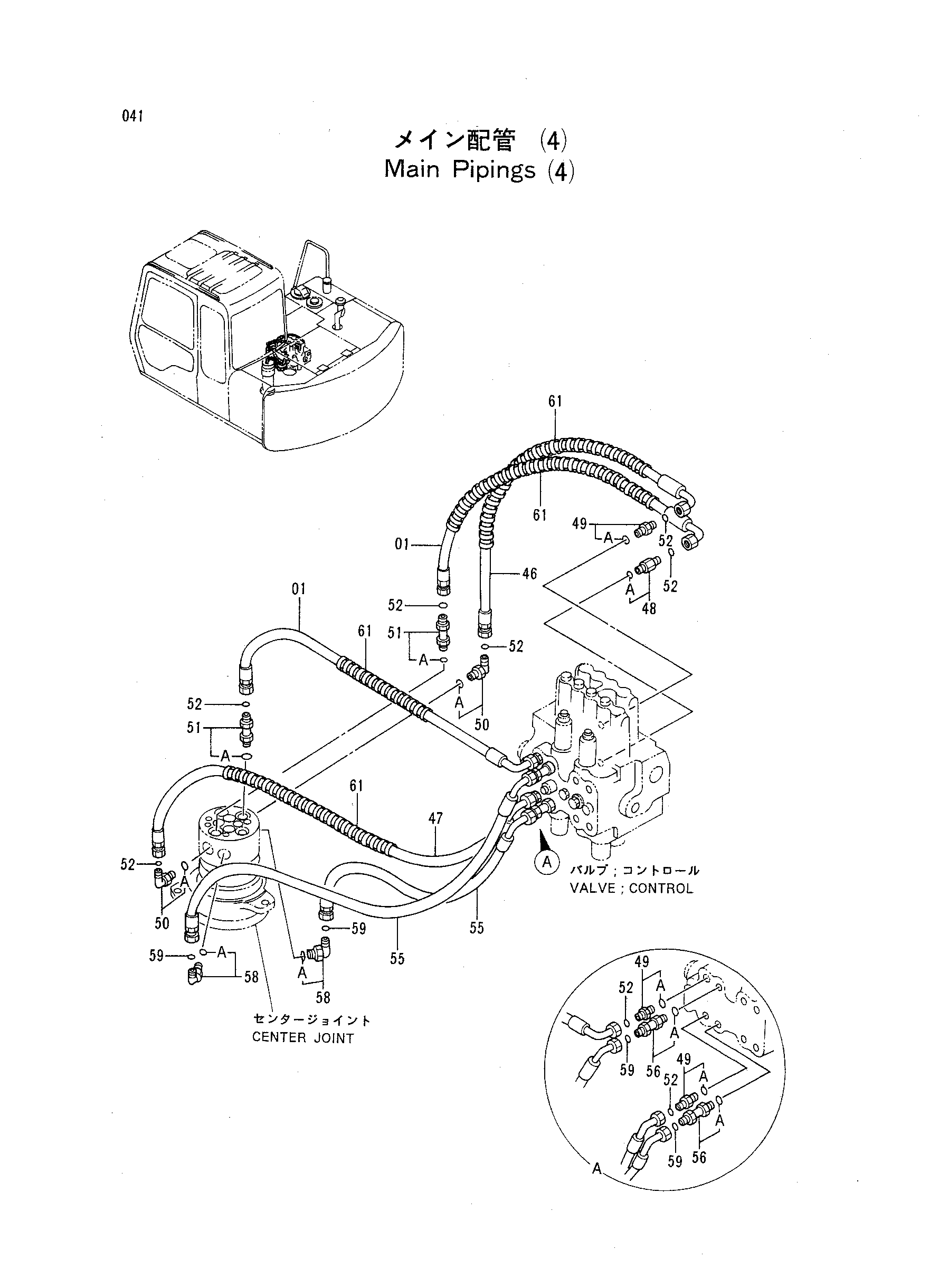

Заводская схема «Основной трубопроводы (4)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4283687 | Шланг | 2 |
| 46 | 4283688 | Шланг | 1 |
| 47 | 4231213 | Шланг | 1 |
| 48 | 4197533 | Адаптер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4189602 | Адаптер | 3 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4200580 | Угловой штуцер | 2 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4199247 | Адаптер | 2 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4138938 | Уплотнительное кольцо | 8 |
| 55 | 4275035 | Шланг | 2 |
| 56 | 4197533 | Адаптер | 2 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4200580 | Угловой штуцер | 2 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4138938 | Уплотнительное кольцо | 4 |
| 61 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
