Воздушный трубопроводы (2-1) — HITACHI EX60WD-2

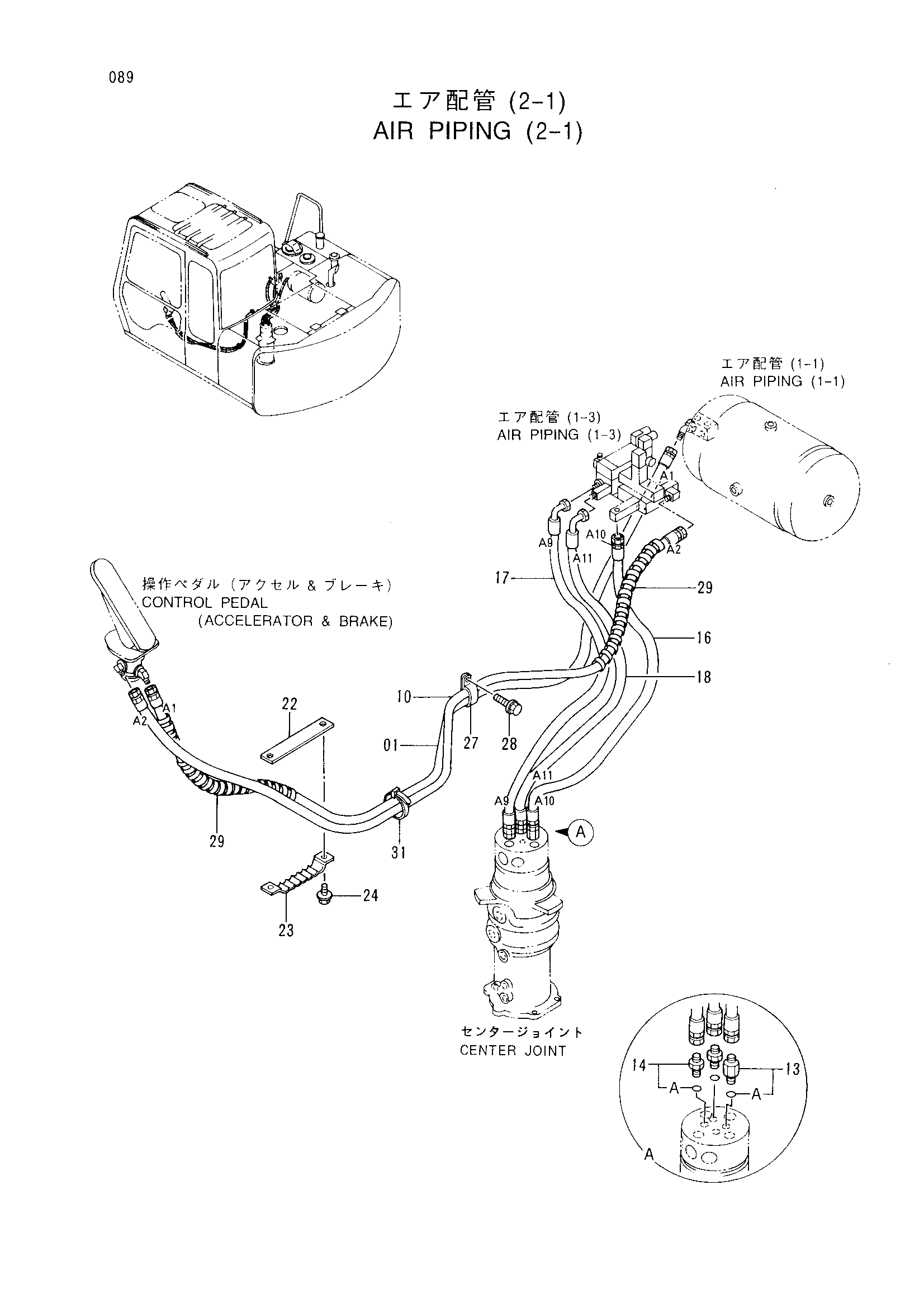

Заводская схема «Воздушный трубопроводы (2-1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4283772 | Шланг (A1) | 1 |
| 10 | 4283773 | Шланг (A2) | 1 |
| 13 | 4209931 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200465 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4283776 | Шланг (A10) | 1 |
| 17 | 4283774 | Шланг (A9) | 1 |
| 18 | 4283775 | Шланг (A11) | 1 |
| 22 | 9727637 | Пластина | 1 |
| 23 | 9727639 | Хомут шланга | 1 |
| 24 | J021025 | Болт с шайбой | 2 |
| 27 | 4190282 | Зажим | 1 |
| 28 | J011020 | Болт с шайбой | 1 |
| 29 | 4149557 | Защитный кожух | 2 |
| 31 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
