Боостер — HITACHI EX60WD-2

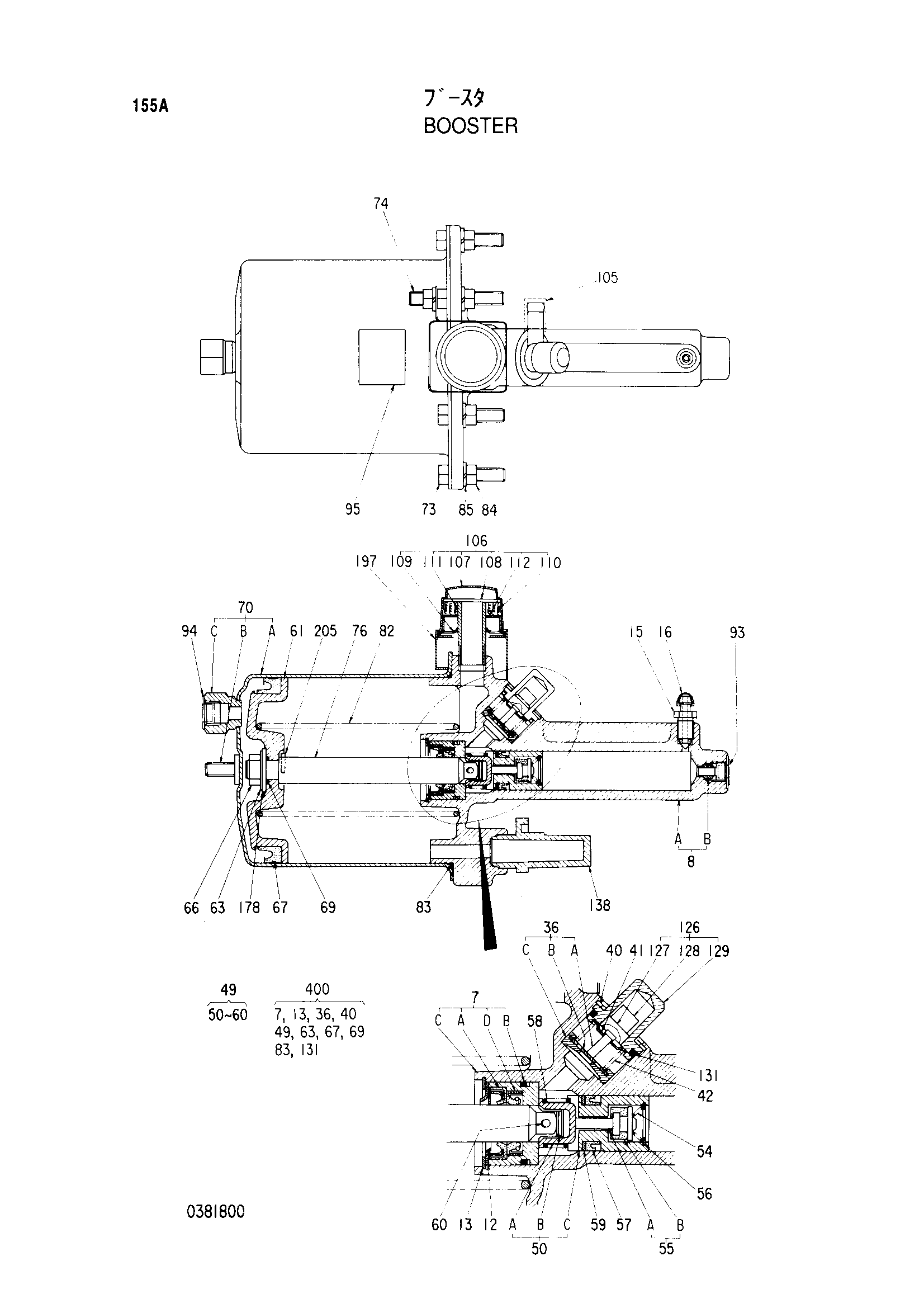

Заводская схема «Боостер» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4229319 | Боостер | 1 | |
| 7 | 0267701 | Фиксатор в сборе | 1 |
| 8 | 0381801 | Корпус в сборе | 1 |
| 12 | 0381802 | Шайба | 1 |
| 13 | 4049085 | Стопорное кольцо | 1 |
| 15 | 0267704 | Пробка | 1 |
| 16 | 0267705 | Защитный кожух | 1 |
| 36 | 0267706 | Клапан в сборе | 1 |
| 40 | 0267707 | Стопорное кольцо | 1 |
| 41 | 0267708 | Фиксатор | 1 |
| 42 | 0381803 | Пружина | 1 |
| 49 | 0288920 | HYD. поршень в сборе | 1 |
| 50 | 0288902 | Поршень в сборе | 1 |
| 54 | 0267711 | Пружина | 1 |
| 55 | 0288903 | Уплотнение клапан в сборе | 1 |
| 56 | 0267713 | Стопорное кольцо | 1 |
| 57 | 0288904 | Манжета чашка | 1 |
| 58 | 0267715 | Пружина | 1 |
| 59 | 0288905 | Опорное кольцо | 1 |
| 60 | 0267729 | Палец страигхт | 1 |
| 61 | 0288906 | Пластина поршень | 1 |
| 63 | 0267718 | Шайба | 1 |
| 66 | 0267719 | Гайка | 1 |
| 67 | 0288907 | Манжета чашка | 1 |
| 69 | 0267721 | Уплотнительное кольцо | 1 |
| 70 | 0381804 | Схеел в сборе | 1 |
| 73 | 0288909 | Болт | 5 |
| 74 | 0381805 | Болт | 1 |
| 76 | 0381806 | Шток поршня | 1 |
| 82 | 0381807 | Пружина | 1 |
| 83 | 0288912 | Уплотнительное кольцо | 1 |
| 84 | 0288913 | Гайка | 7 |
| 85 | 0288914 | Шайба | 7 |
| 93 | 0288915 | Защитный кожух | 1 |
| 94 | 0153230 | Защитный кожух | 1 |
| 105 | 0288916 | Защитный кожух | 1 |
| 106 | 0267736 | Крышка в сборе | 1 |
| 126 | 0381808 | Разъём в сборе | 1 |
| 131 | 0267738 | Уплотнительное кольцо | 1 |
| 138 | 0288918 | Фиксатор | 1 |
| 178 | 0267746 | Шайба | 1 |
| 197 | 0381809 | Кронштейн | 1 |
| 205 | 0267748 | Палец страигхт | 1 |
| 400 | 4185291 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
