Воздушный трубопроводы (2-1) — HITACHI EX60WD-2

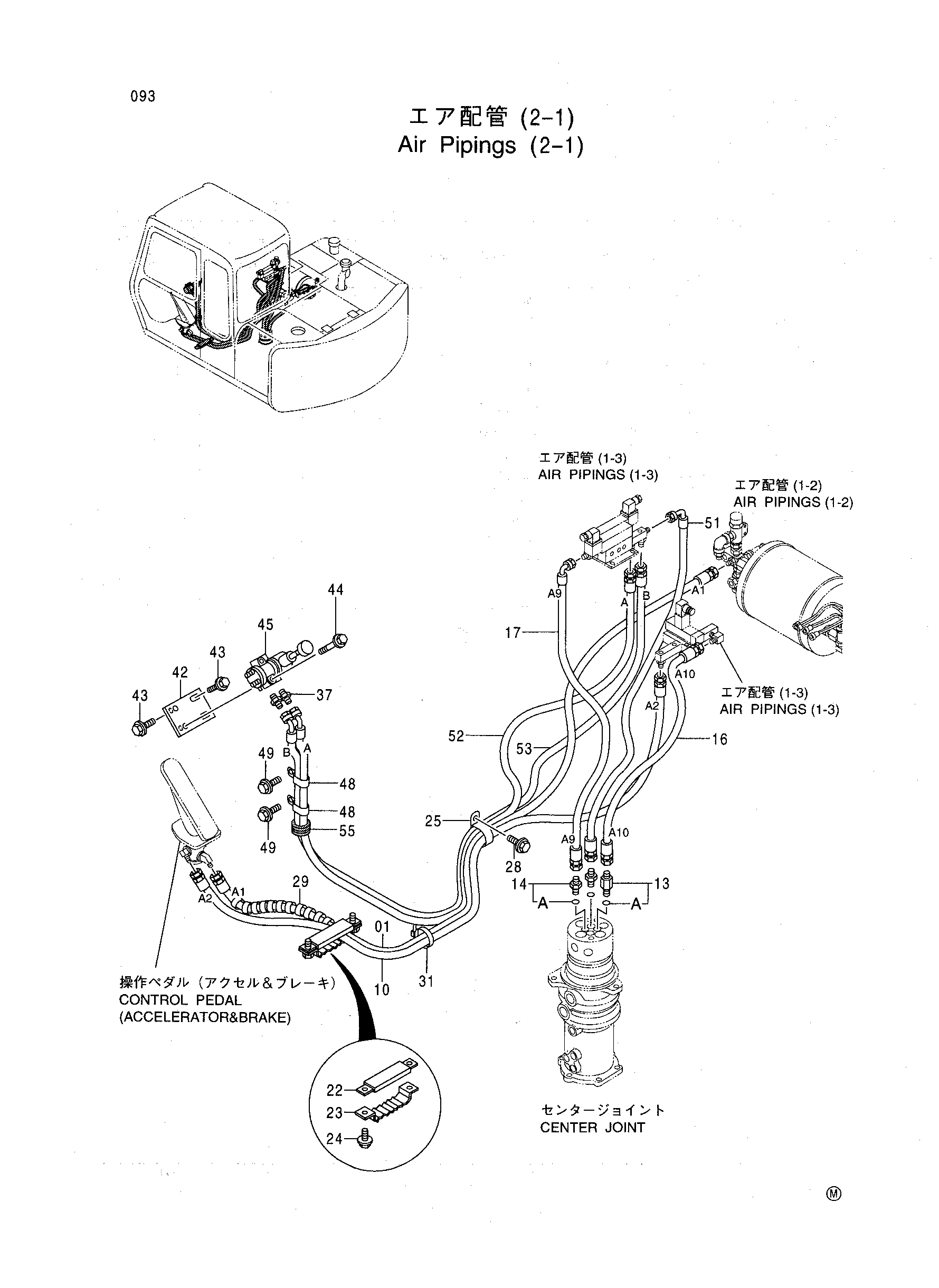

Заводская схема «Воздушный трубопроводы (2-1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4283772 | Шланг | 1 |
| 10 | 4283773 | Шланг | 1 |
| 13 | 4209931 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200465 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4283776 | Шланг | 1 |
| 17 | 4283774 | Шланг | 1 |
| 22 | 9727637 | Пластина | 1 |
| 23 | 9727639 | Хомут шланга | 1 |
| 24 | J021025 | Болт с шайбой | 2 |
| 25 | 4190265 | Зажим | 1 |
| 28 | J011020 | Болт с шайбой | 1 |
| 29 | 4149557 | Защитный кожух | 2 |
| 31 | 4055312 | Ленточный зажим | 1 |
| 37 | 4154651 | Адаптер | 2 |
| 42 | 8059679 | Кронштейн | 1 |
| 43 | J020820 | Болт с шайбой | 4 |
| 44 | J010865 | Болт с шайбой | 2 |
| 45 | 4329786 | Гидрораспределитель | 1 |
| 48 | 4190292 | Зажим | 2 |
| 49 | J011016 | Болт с шайбой | 2 |
| 51 | 4312921 | Шланг | 1 |
| 52 | 4333702 | Шланг | 1 |
| 53 | 4333703 | Шланг | 1 |
| 55 | 965958 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
