Рулевое устройство — HITACHI EX60WD-2

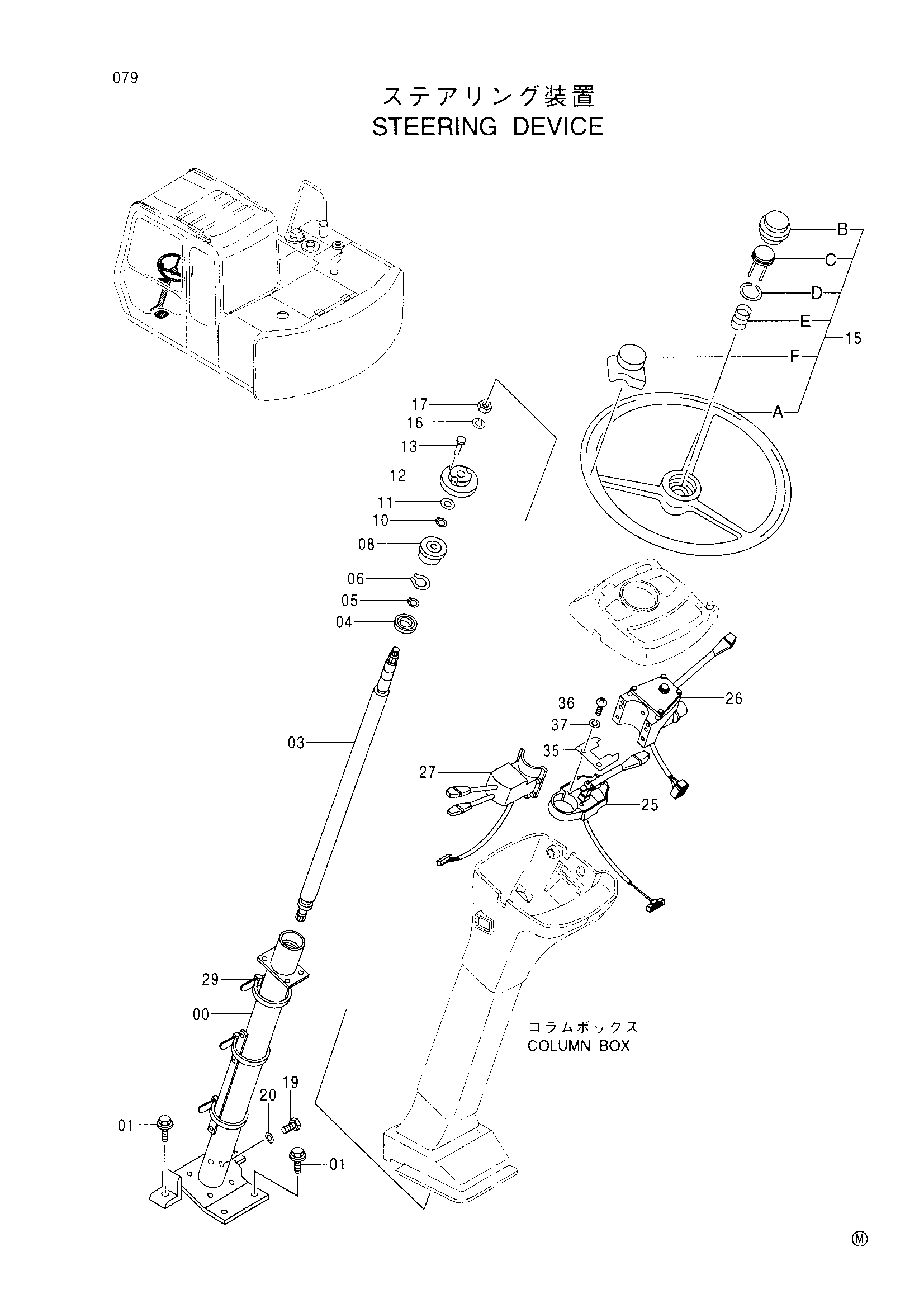

Заводская схема «Рулевое устройство» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4307848 | Колумн | 1 |
| 01 | J011030 | Болт с шайбой | 4 |
| 03 | 4307849 | Вал | 1 |
| 04 | 4280347 | Шариковый подшипник | 1 |
| 05 | 959500 | Стопорное кольцо | 1 |
| 06 | 4144244 | Стопорное кольцо | 1 |
| 08 | 4280348 | Втулка | 1 |
| 10 | 959500 | Стопорное кольцо | 1 |
| 11 | 4280349 | Шайба | 1 |
| 12 | 4263919 | Фиксатор | 1 |
| 13 | 4309193 | Пружинный штифт | 2 |
| 15 | 4262538 | Колесо | 1 |
| 15A | 4374065 | Колесо | 1 |
| 15B | 4374066 | Буттон | 1 |
| 15C | 4107342 | Колпачок | 1 |
| 15D | 4374068 | Замок | 1 |
| 15E | 4374069 | Пружина | 1 |
| 15F | 4374070 | Рукоятка | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | J950012 | Гайка | 1 |
| 19 | 4280350 | Болт ограничитель | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 25 | 4276976 замена: 4327367 | Выключатель | 1 |
| 25 | 4327367 | Выключатель | 1 |
| 26 | 4149143 | Выключатель | 1 |
| 27 | 4276977 | Выключатель | 1 |
| 29 | 4055312 | Ленточный зажим | 3 |
| 35 | 4337238 | Крышка | 1 |
| 36 | M430306 | Винт | 2 |
| 37 | A590903 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
