Шасси — HITACHI EX60WD-2

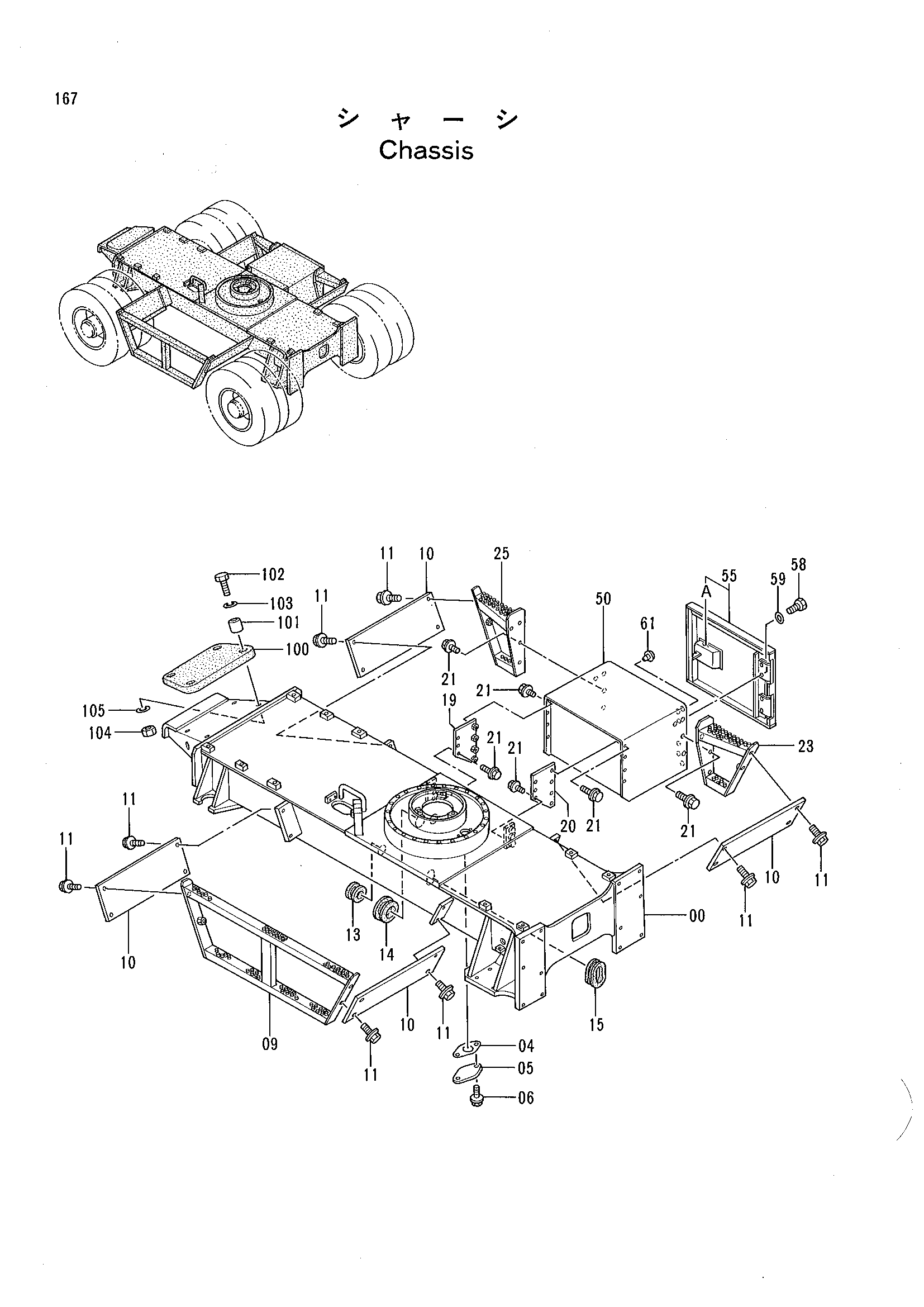

Заводская схема «Шасси» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003277 | Шасси | 1 |
| 04 | 4211149 | Манжета | 1 |
| 05 | 4128863 | Пластина | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 09 | 7027558 | Ступень | 1 |
| 10 | 4272969 | Опора | 4 |
| 11 | J031235 | Болт с шайбой | 16 |
| 13 | 4201995 | Резиновая втулка | 2 |
| 14 | 4232527 | Резиновая втулка | 1 |
| 15 | 4266143 | Резиновая втулка | 1 |
| 19 | 9741219 | Кронштейн | 1 |
| 20 | 9741220 | Кронштейн | 1 |
| 21 | J011225 | Болт с шайбой | 22 |
| 23 | 7027559 | Ступень | 1 |
| 25 | 7027560 | Ступень | 1 |
| 50 | 6011707 | Ящик для инструментов | 1 |
| 55 | 7019505 | Крышка | 1 |
| 55A | 7017924 | Дверь блокировка | 1 |
| 58 | J901025 | Болт | 4 |
| 59 | A590110 | Плоская шайба | 4 |
| 61 | 4293335 | Ограничитель | 2 |
| 100 | 4266578 | Резиновая прокладка | 1 |
| 101 | 4266625 | Проставка | 4 |
| 102 | J901255 | Болт | 4 |
| 103 | 449490 | Шайба | 4 |
| 104 | J950012 | Гайка | 4 |
| 105 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
