Электрооборудование (4-2) — HITACHI EX60WD-2

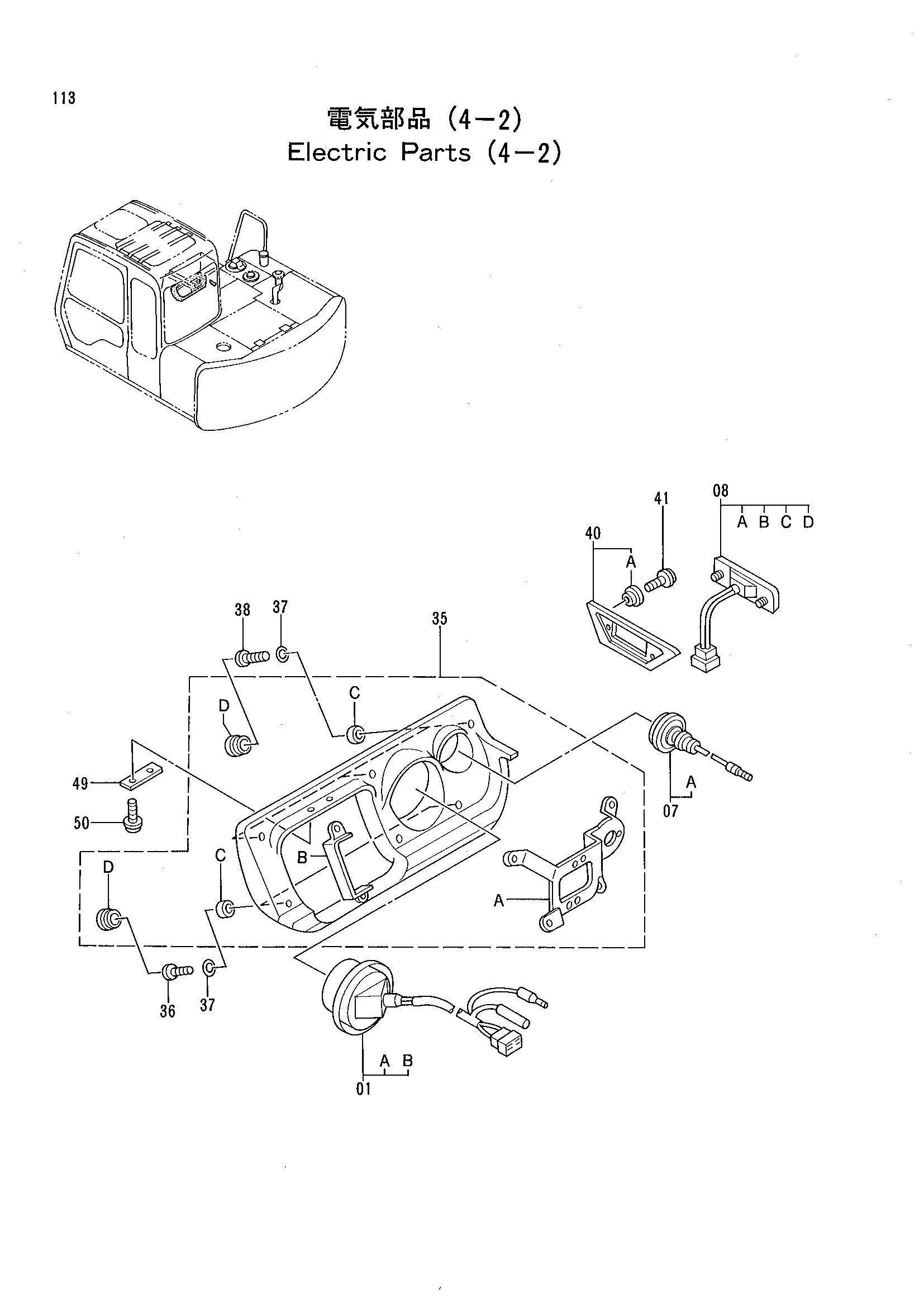

Заводская схема «Электрооборудование (4-2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4123645 | Фонарь | 1 |
| 01A | 4174814 | Лампа | 1 |
| 01B | 4182178 | Рассеиватель | 1 |
| 07 | 4123422 | Фонарь | 1 |
| 07A | 4174815 | Лампа | 1 |
| 08 | 4281431 | Фонарь боковой | 1 |
| 08A | 4295888 | Рассеиватель | 1 |
| 08B | 4295886 | Прокладка | 1 |
| 08C | 4295895 | Лампа | 1 |
| 08D | M430425 | Винт | 2 |
| 35 | 4283539 | Крышка | 1 |
| 35A | 4297082 | Кронштейн | 1 |
| 35B | 4297657 | Кронштейн | 1 |
| 35C | 4297080 | Втулка | 6 |
| 35D | 4297079 | Колпачок | 6 |
| 36 | M340820 | Болт с внутренним шестигранником | 3 |
| 37 | A590108 | Плоская шайба | 6 |
| 38 | M340814 | Болт с внутренним шестигранником | 3 |
| 40 | 4283540 | Крышка | 1 |
| 40A | 4297081 | Втулка | 2 |
| 41 | J680412 | Винт с шайбой | 2 |
| 49 | 4293183 | Пластина | 1 |
| 50 | J680410 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
