Кабина (2) — HITACHI EX60WD-2

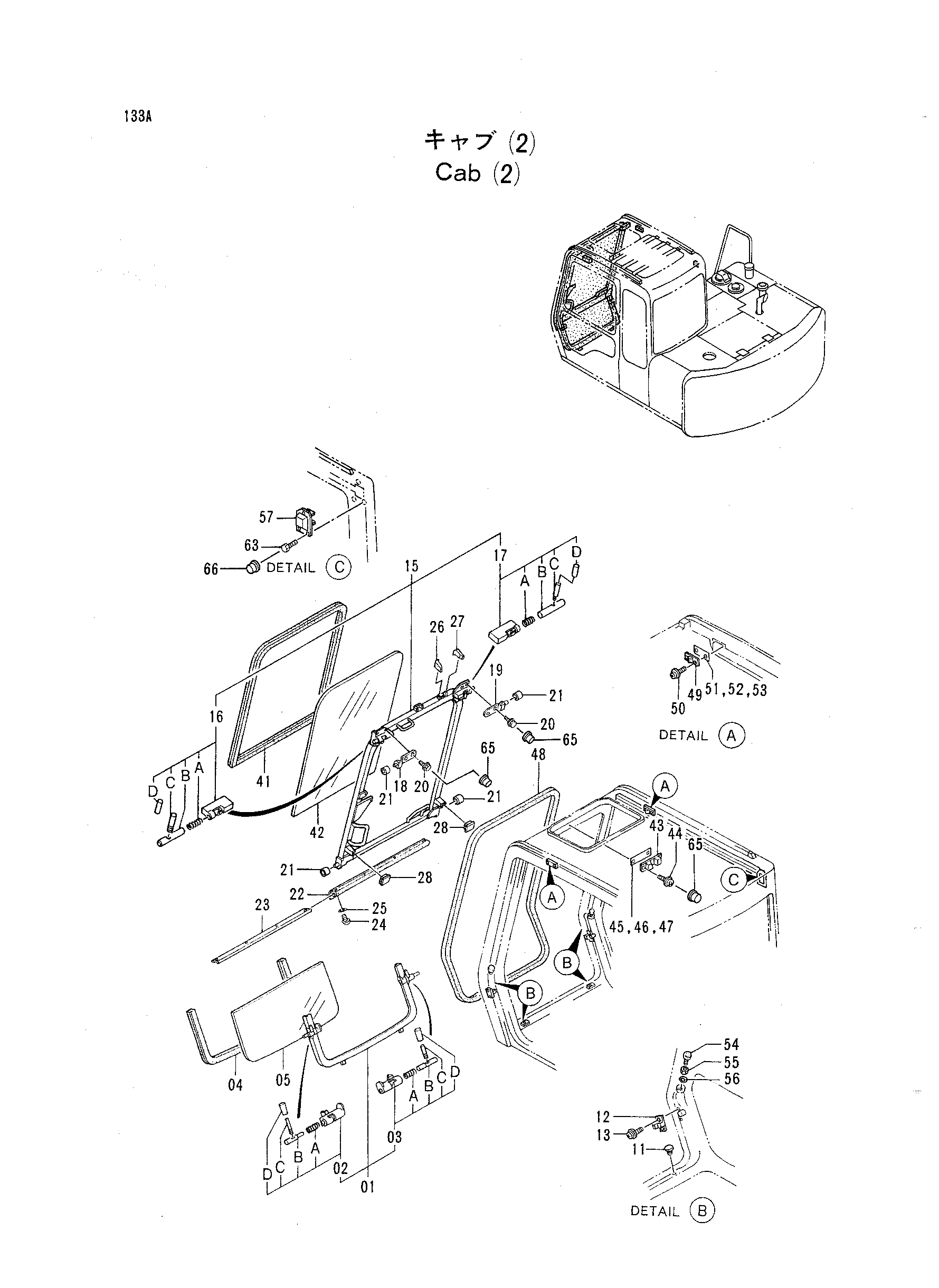

Заводская схема «Кабина (2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-0 | 4289520 | Нижний окно в сборе | 1 |
| 01 | 4311738 | Рама | 1 |
| 02 | 4295478 | Блокировка L в сборе | 1 |
| 02A | 4204546 | Пружина | 1 |
| 02B | 4295479 | Палец | 1 |
| 02C | 4295480 | Рычаг | 1 |
| 02D | 4295876 | Крышка | 1 |
| 03 | 4295486 | Блокировка R в сборе | 1 |
| 03A | 4204546 | Пружина | 1 |
| 03B | 4204547 | Палец | 1 |
| 03C | 4295480 | Рычаг | 1 |
| 03D | 4295876 | Крышка | 1 |
| 04 | 4289522 | Резиновый Z | 1 |
| 05 | 4289521 | Стекло | 1 |
| 11 | 4295489 | Амортизатор | 2 |
| 12 | 4204552 | Ограничитель | 2 |
| 13 | J680616 | Винт с шайбой | 4 |
| 15-2 | 4300080 | Передний окно в сборе | 1 |
| 15 | 4319107 | Рама | 1 |
| 16 | 4295491 | Блокировка L в сборе | 1 |
| 16A | 494918 | Пружина | 1 |
| 16B | 4204556 | Палец | 1 |
| 16C | 4295480 | Рычаг | 1 |
| 16D | 4295876 | Крышка | 1 |
| 17 | 4295473 | Блокировка R в сборе | 1 |
| 17A | 494918 | Пружина | 1 |
| 17B | 4204556 | Палец | 1 |
| 17C | 4295480 | Рычаг | 1 |
| 17D | 4295876 | Крышка | 1 |
| 18 | 4295492 | Кронштейн L | 1 |
| 19 | 4295493 | Кронштейн R | 1 |
| 20 | J020820 | Болт с шайбой | 4 |
| 21 | 4204558 | Ролик | 4 |
| 22 | 4204559 | Резиновая прокладка | 1 |
| 23 | 4295494 | Пластина | 1 |
| 24 | 4295650 | Винт | 4 |
| 25 | A590103 | Плоская шайба | 4 |
| 26 | 4295545 | Резиновая прокладка | 1 |
| 27 | 4295546 | Резиновая прокладка | 1 |
| 28 | 4295547 | Резиновая прокладка | 2 |
| 41 | 4289518 | Резиновый H | 1 |
| 42 | 4289519 | Стекло | 1 |
| 43 | 4204564 | Ограничитель | 1 |
| 44 | 4295728 | Винт с шайбой | 2 |
| 45 | 4295548 | Регулировочная шайба 1.0 | 1 |
| 46 | 4295549 | Регулировочная шайба 1.2 | 1 |
| 47 | 4295550 | Регулировочная шайба 1.6 | 1 |
| 48 | 4295551 | Резиновая прокладка | 1 |
| 49 | 4204595 | Ограничитель | 2 |
| 50 | 4295488 | Винт с шайбой | 4 |
| 51 | 4204596 | Регулировочная шайба 1.0 | 1 |
| 52 | 4204597 | Регулировочная шайба 1.2 | 1 |
| 53 | 4204598 | Регулировочная шайба 1.6 | 1 |
| 54 | 4204562 | Ограничитель | 2 |
| 55 | 4204563 | Гайка | 2 |
| 56 | A590110 | Плоская шайба | 2 |
| 57 | 4295474 | Крышка | 1 |
| 65 | 4337605 | Крышка | 6 |
| 66 | 4337604 | Крышка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
