Смещаемый стрела (2) — HITACHI EX60WD-2

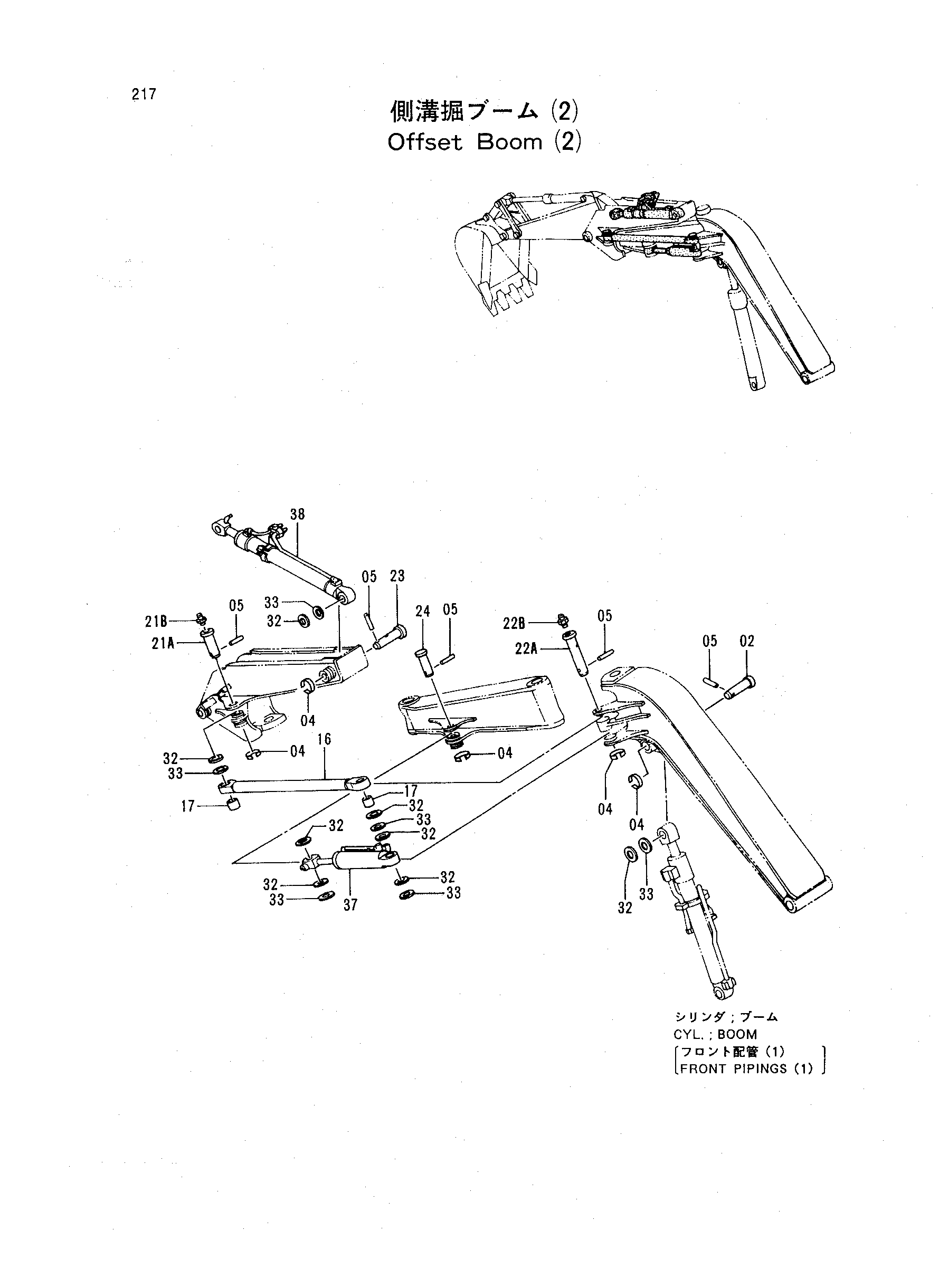

Заводская схема «Смещаемый стрела (2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3055536 | Палец | 1 |
| 04 | 4065688 | Кольцо | 5 |
| 05 | 4065689 | Палец | 5 |
| 16 | 9729348 | Стойка | 1 |
| 17 | 4128479 | Втулка | 2 |
| 21A | 3040621 | Палец | 1 |
| 21B | J75481 | Пресс-маслёнка | 1 |
| 22A | 3040620 | Палец | 1 |
| 22B | J75481 | Пресс-маслёнка | 1 |
| 23 | 3061145 | Палец | 1 |
| 24 | 3040622 | Палец | 1 |
| 32 | 4180196 | Проставка 1.2 | 8 |
| 33 | 4042135 | Проставка 2.3 | 6 |
| 37 | 4290916 | Гидроцилиндр | 1 |
| 38 | 4295802 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
