Рулевое управление трубопроводы (верхняя платформа) — HITACHI EX60WD-2

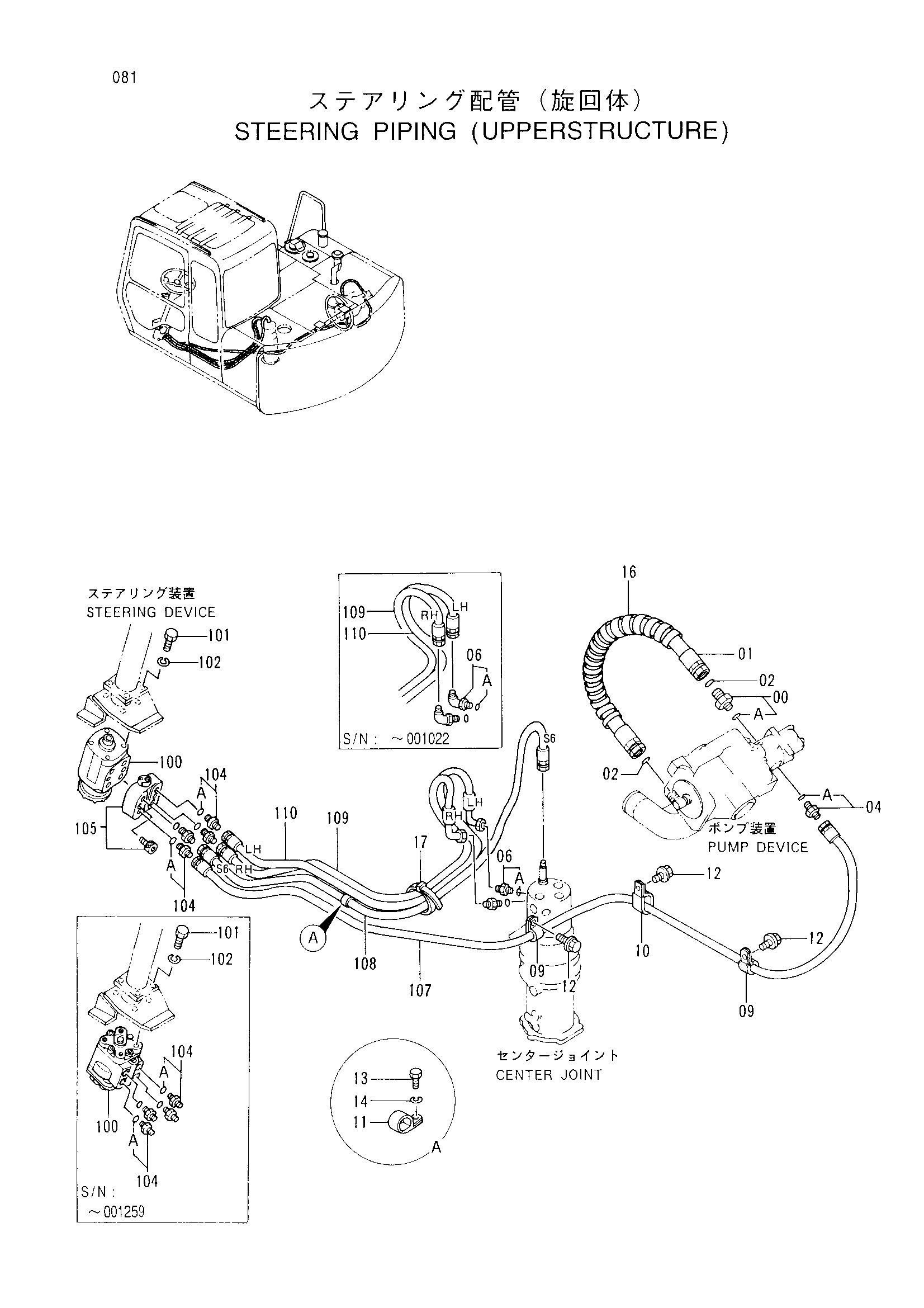

Заводская схема «Рулевое управление трубопроводы (верхняя платформа)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189619 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4234356 | Шланг | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4200469 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 2 |
| 06 | 4200466 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4190253 | Зажим | 2 |
| 10 | 4190282 | Зажим | 1 |
| 11 | 4190291 | Зажим | 1 |
| 12 | J011020 | Болт с шайбой | 3 |
| 13 | J901018 | Болт | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 16 | 4044420 | Защитный кожух | 1 |
| 17 | 4055312 | Ленточный зажим | 3 |
| 100 | 4229316 замена: 19H2552 | Клапан рулевого управления | 1 |
| 100 | 4229316 замена: 4231770 | Клапан рулевого управления | 1 |
| 100 | 4229316 замена: 4366463 | Клапан рулевого управления | 1 |
| 100 | 4229316 замена: J21383 | Клапан рулевого управления | 1 |
| 100 | 4366463 замена: 4403248 | Клапан рулевого управления | 1 |
| 100 | 4403248 замена: 4403248 | Клапан рулевого управления | 1 |
| 101 | 19H2552 | Болт | 4 |
| 101 | M111030 | Болт | 4 |
| 102 | A590910 | Пружинная шайба | 4 |
| 102 | J21383 | Пружинная шайба | 4 |
| 104 | 4200466 | Адаптер | 4 |
| 104A | 4509180 | Уплотнительное кольцо | 1 |
| 105 | 4231770 | Предохранительный клапан | 1 |
| 107 | 4293221 | Шланг | 1 |
| 108 | 4293220 | Шланг (S6) | 1 |
| 109 | 4293219 | Шланг (RH) | 1 |
| 109 | 4323033 | Шланг | 1 |
| 110 | 4293218 | Шланг (LH) | 1 |
| 110 | 4323032 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
