Электрооборудование (4-1) — HITACHI EX60WD-2

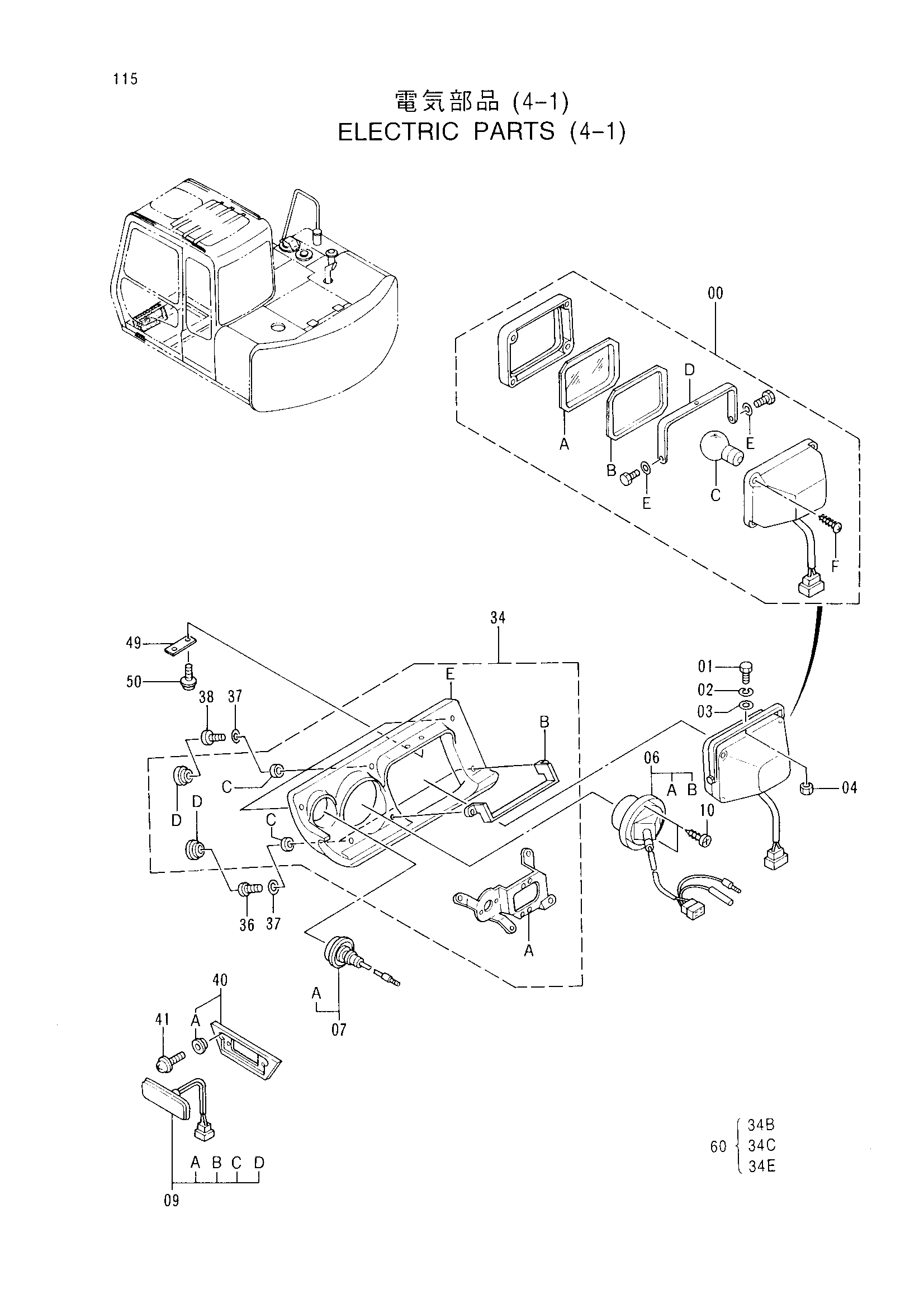

Заводская схема «Электрооборудование (4-1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4221899 | Фара | 1 |
| 00A | 4295333 | Рассеиватель | 1 |
| 00B | 4301588 | Прокладка | 1 |
| 00C | 4295336 | Лампа (62/62W) | 1 |
| 00D | 4295337 | Стойка | 1 |
| 00E | 4295338 | Шайба | 2 |
| 00F | 4295339 | Винт | 4 |
| 01 | J901425 | Болт | 1 |
| 02 | A590914 | Пружинная шайба | 1 |
| 03 | A590114 | Плоская шайба | 1 |
| 04 | J950014 | Гайка | 1 |
| 06 | 4123644 | Фонарь | 1 |
| 06A | 4174814 | Лампа (21W) | 1 |
| 06B | 4182178 | Рассеиватель | 1 |
| 07 | 4123422 | Фонарь | 1 |
| 07A | 4174815 | Лампа (5W) | 1 |
| 09 | 4281430 | Фонарь боковой | 1 |
| 09A | 4295887 | Рассеиватель | 1 |
| 09B | 4295885 | Прокладка | 1 |
| 09C | 4295895 | Лампа (6W) | 1 |
| 09D | M430425 | Винт | 2 |
| 10 | 4318095 | Винт | 2 |
| 34 | 4283538 | Крышка | 1 |
| 34A | 4297083 | Кронштейн | 1 |
| 34B | 4297658 | Кронштейн | 1 |
| 34C | 4297080 | Втулка | 6 |
| 34D | 4297079 | Колпачок | 6 |
| 36 | M340820 | Болт с внутренним шестигранником | 3 |
| 37 | A590108 | Плоская шайба | 6 |
| 38 | M340814 | Болт с внутренним шестигранником | 3 |
| 40 | 4283540 | Крышка | 1 |
| 40A | 4297081 | Втулка | 2 |
| 41 | J680412 | Винт с шайбой | 2 |
| 49 | 4293183 | Пластина | 1 |
| 50 | J680410 | Винт с шайбой | 2 |
| 60 | 4375143 | Крышка (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
