Воздушный трубопроводы (2-2) — HITACHI EX60WD-2

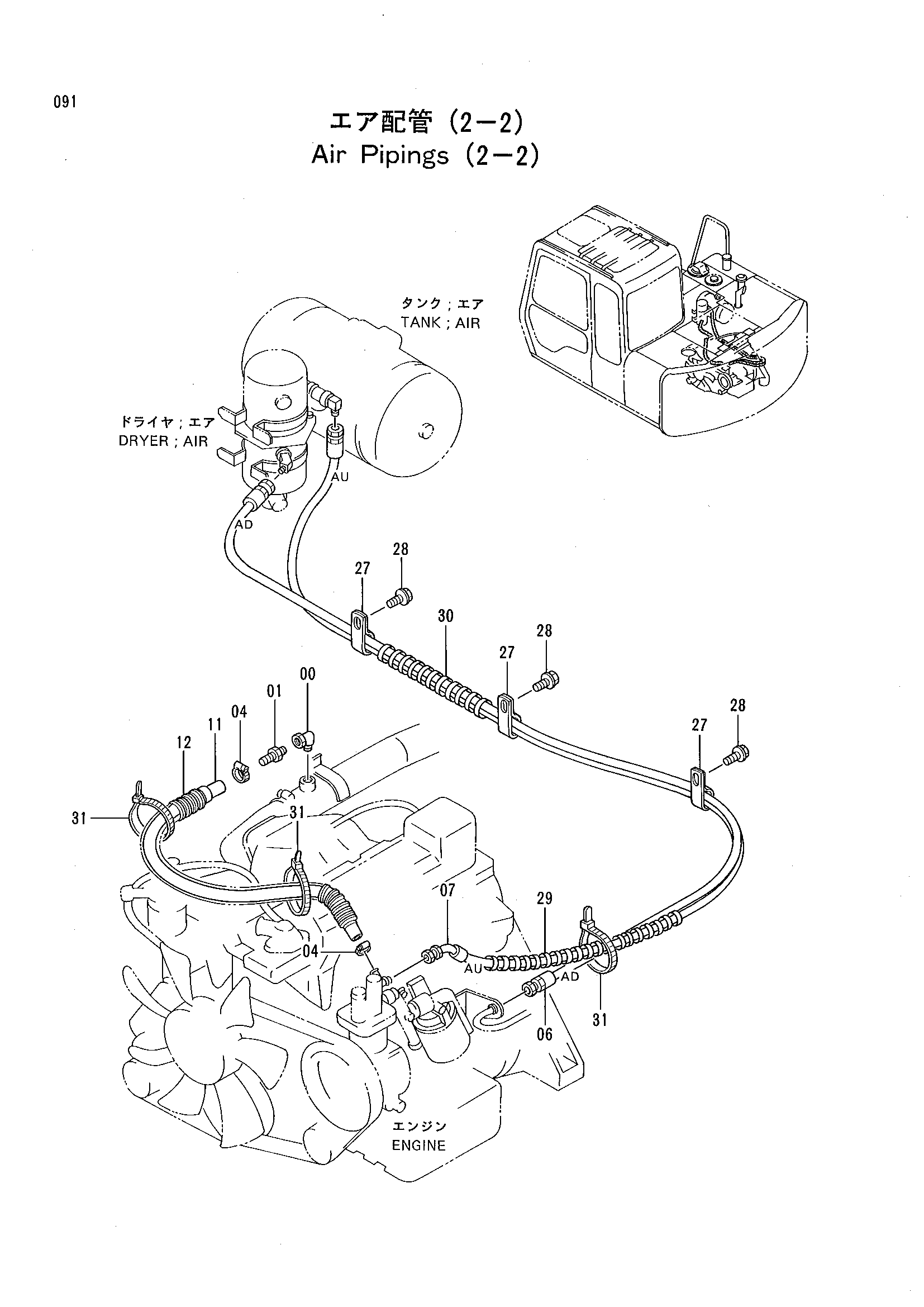

Заводская схема «Воздушный трубопроводы (2-2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	94-0631	Угловой штуцер	1
01	4168965	Штуцер трубка	1
04	4507228	Хомут шланга	2
06	4293323	Шланг	1
07	4283778	Шланг	1
11	4316502	Резиновый шланг	1
12	4316503	Трубка	1
27	4190282	Зажим	3
28	J011020	Болт с шайбой	3
29	4149557	Защитный кожух	1
30	4044420	Защитный кожух	1
31	4055312	Ленточный зажим	3

Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
