Масляный радиатор трубопроводы (1) — HITACHI EX60WD-2

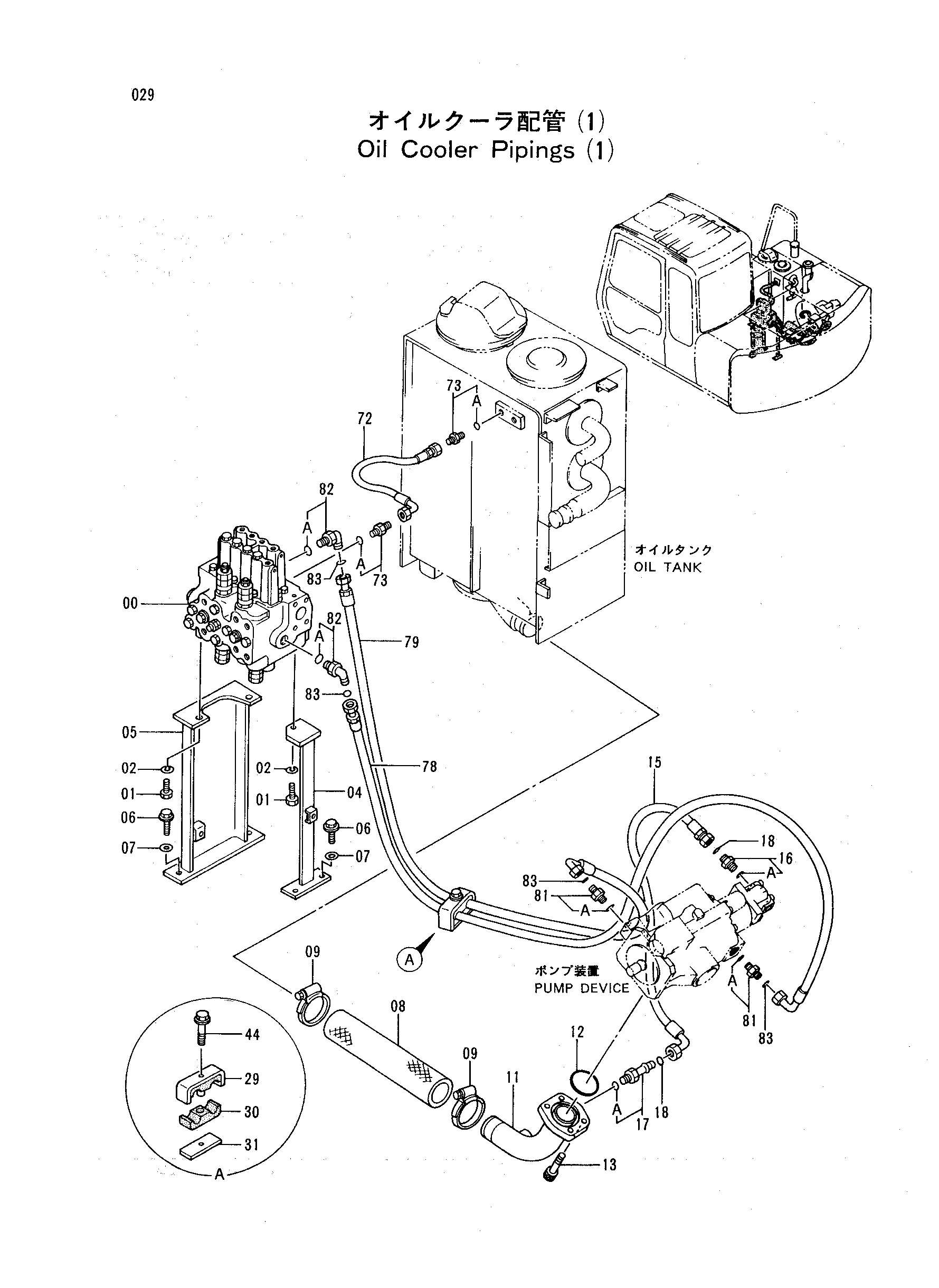

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4326133 | Гидрораспределитель | 1 |
| 00 | 4326134 | Гидрораспределитель | 1 |
| 01 | J901430 | Болт | 3 |
| 02 | A590914 | Пружинная шайба | 3 |
| 04 | 7024331 | Кронштейн | 1 |
| 05 | 7024662 | Кронштейн | 1 |
| 06 | J011230 | Болт с шайбой | 4 |
| 07 | 4086891 | Шайба | 4 |
| 08 | 4294186 | Резиновый шланг | 1 |
| 09 | 4504491 | Хомут шланга | 2 |
| 11 | 7025640 | Всасывающая трубка | 1 |
| 12 | A811075 | Уплотнительное кольцо | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | 4217388 | Шланг | 1 |
| 16 | 4189619 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4189539 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 29 | 4303988 | Хомут трубки | 1 |
| 30 | 4285722 | Резиновая прокладка | 1 |
| 31 | 4303989 | Пластина | 1 |
| 44 | J011090 | Болт с шайбой | 1 |
| 72 | 4218061 | Нейлоновый шланг | 1 |
| 73 | 4200465 | Адаптер | 2 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4316266 | Шланг | 1 |
| 79 | 4247593 | Шланг | 1 |
| 81 | 4189619 | Адаптер | 2 |
| 81A | 4506424 | Уплотнительное кольцо | 1 |
| 82 | 4157562 | Угловой штуцер | 2 |
| 82A | 4506424 | Уплотнительное кольцо | 1 |
| 83 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
