Рулевое управление трубопроводы (ходовая часть) — HITACHI EX60WD

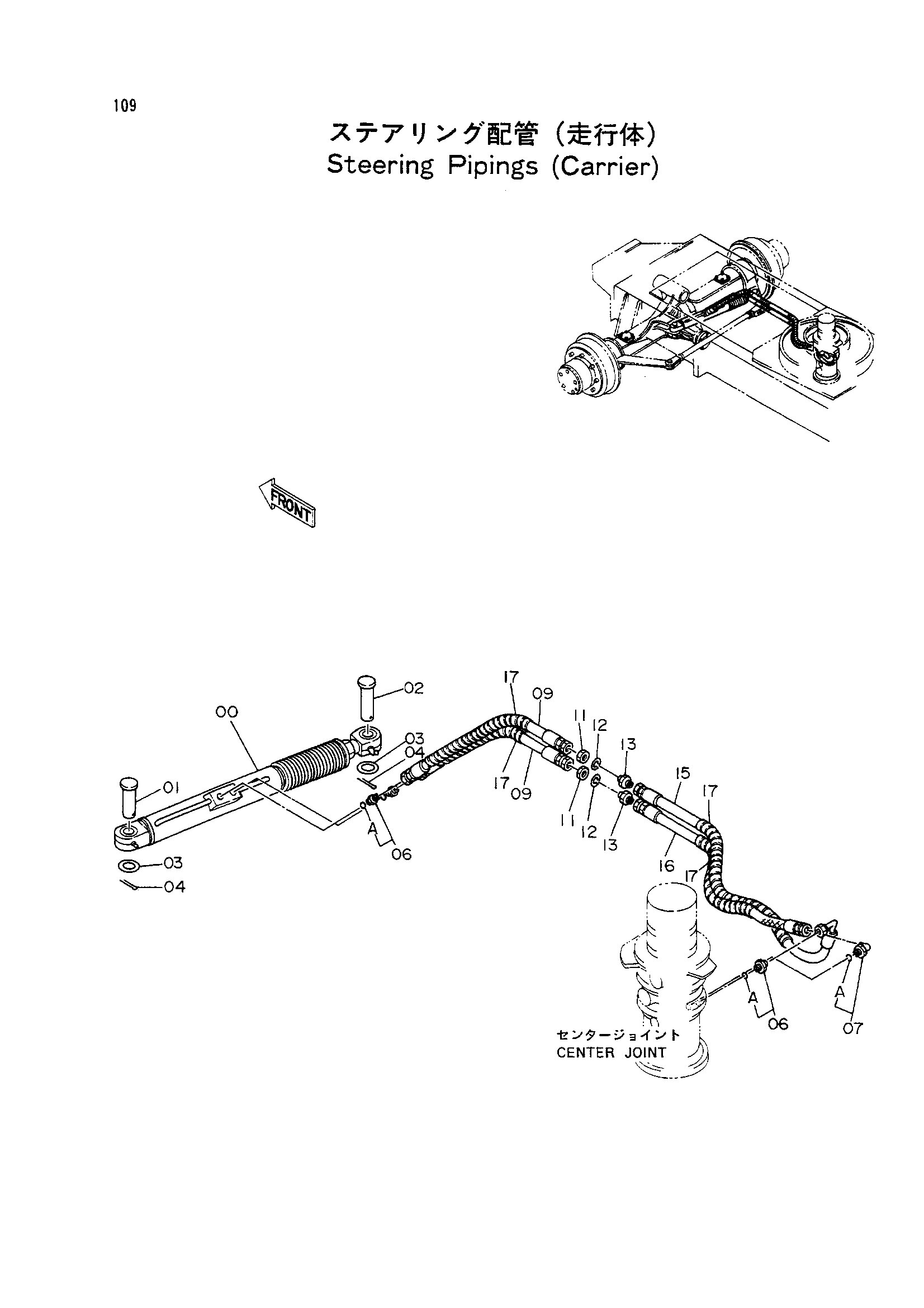

Заводская схема «Рулевое управление трубопроводы (ходовая часть)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229318 | Гидроцилиндр | 1 |
| 01 | 4180011 | Палец | 1 |
| 02 | 4092954 | Палец | 1 |
| 03 | A590130 | Плоская шайба | 2 |
| 04 | A768063 | Шплинт | 2 |
| 06 | 4200466 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4241375 | Шланг | 2 |
| 11 | 4202531 | Гайка | 2 |
| 12 | A590916 | Пружинная шайба | 2 |
| 13 | 4202532 | Адаптер | 2 |
| 15 | 4241374 | Шланг | 1 |
| 16 | 4241376 | Шланг | 1 |
| 17 | 4149557 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
