Конфлуент трубопроводы (1) — HITACHI EX60WD

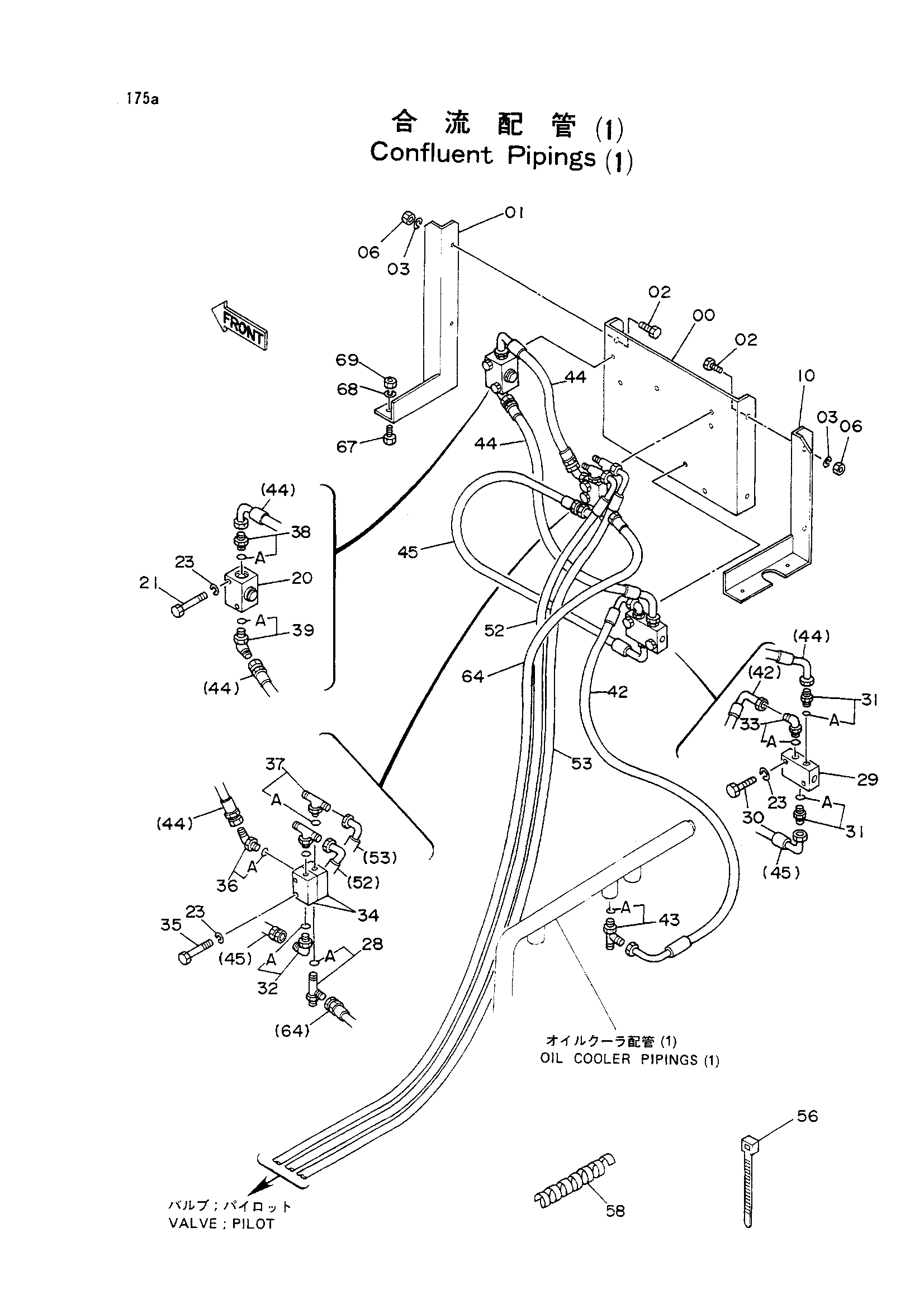

Заводская схема «Конфлуент трубопроводы (1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8048668 | Кронштейн | 1 |
| 01 | 9735490 | Кронштейн | 1 |
| 02 | J901025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 06 | J950010 | Гайка | 4 |
| 10 | 9735491 | Кронштейн | 1 |
| 20 | 4211313 | Запорный клапан | 1 |
| 21 | J900860 | Болт | 2 |
| 23 | A590908 | Пружинная шайба | 6 |
| 28 | 4207300 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4203446 | Клапан | 1 |
| 30 | J900850 | Болт | 2 |
| 31 | 4200467 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4156434 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4203447 | Челночный клапан | 2 |
| 35 | J900800 | Болт | 2 |
| 36 | 4200472 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4208473 | Тройник | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4200466 | Адаптер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4154671 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4259568 | Нейлоновый шланг | 1 |
| 43 | 4246385 | Тройник | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4213402 | Шланг | 2 |
| 45 | 4244592 | Нейлоновый шланг | 1 |
| 52 | 4258296 | Нейлоновый шланг | 1 |
| 53 | 4219365 | Нейлоновый шланг | 1 |
| 56 | 4055311 | Ленточный зажим | 3 |
| 58 | 4044420 | Защитный кожух | 3 |
| 64 | 4219383 | Нейлоновый шланг | 1 |
| 67 | J901225 | Болт | 2 |
| 68 | A590912 | Пружинная шайба | 2 |
| 69 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
