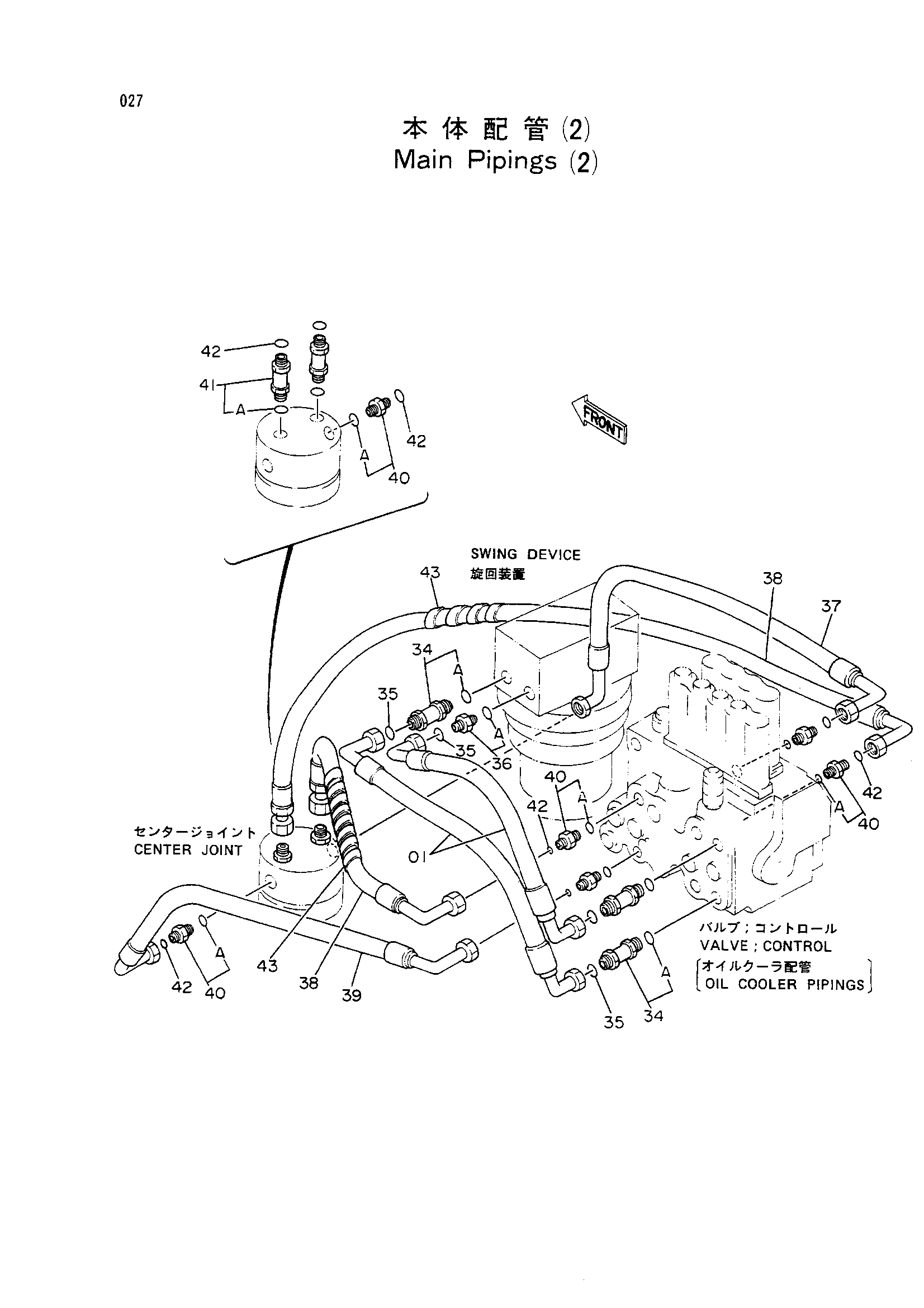

Основной трубопроводы (2) — HITACHI EX60WD
Заводская схема «Основной трубопроводы (2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4231212 | Шланг | 2 |
| 34 | 4199247 | Адаптер | 3 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4138938 | Уплотнительное кольцо | 4 |
| 36 | 4189602 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4231215 | Шланг | 1 |
| 38 | 4231213 | Шланг | 2 |
| 39 | 4231214 | Шланг | 1 |
| 40 | 4189602 | Адаптер | 6 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4199247 | Адаптер | 2 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4138938 | Уплотнительное кольцо | 8 |
| 43 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
