Передний трубопроводы для NPK гидромолот — HITACHI EX60WD

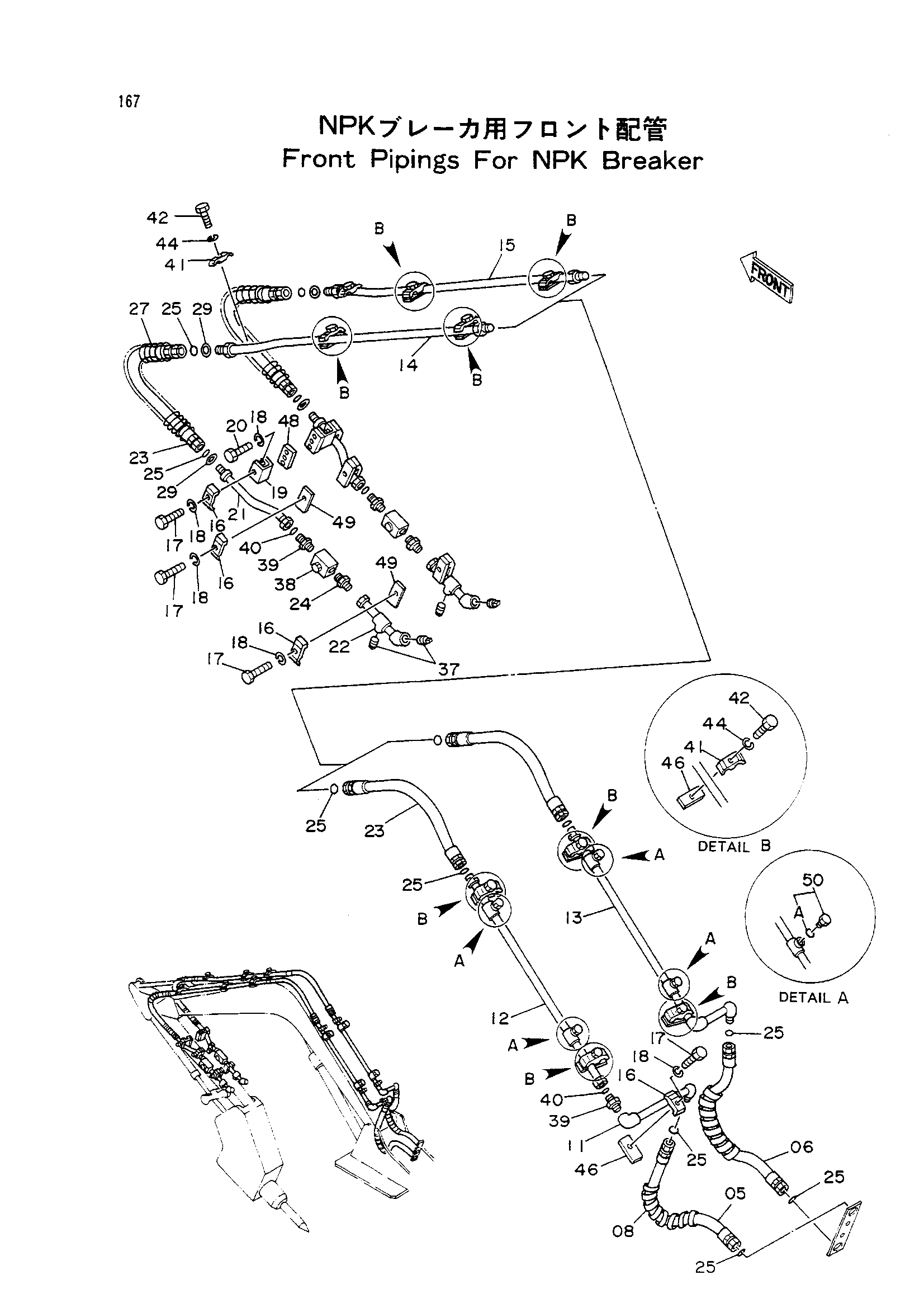

Заводская схема «Передний трубопроводы для NPK гидромолот» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4258637 | Шланг | 1 |
| 06 | 4258850 | Шланг | 1 |
| 08 | 4044420 | Защитный кожух | 4 |
| 11 | 9735130 | Трубка | 1 |
| 12 | 8048127 | Трубка | 1 |
| 13 | 8048126 | Трубка | 1 |
| 14 | 8048128 | Трубка | 1 |
| 15 | 8042016 | Трубка | 1 |
| 16 | 4190126 | Хомут трубки | 7 |
| 17 | J901255 | Болт | 7 |
| 18 | A590912 | Пружинная шайба | 11 |
| 19 | 4218369 | Кронштейн | 2 |
| 20 | J901235 | Болт | 4 |
| 21 | 9730323 | Трубка | 2 |
| 22 | 9733856 | Трубка | 2 |
| 23 | 4187389 | Шланг | 4 |
| 24 | 94-1304 | Адаптер | 2 |
| 25 | 4187308 | Уплотнительное кольцо | 12 |
| 27 | 4053613 | Защитный кожух | 2 |
| 29 | 4203220 | Шайба | 4 |
| 37 | 94-2025 | Пробка | 4 |
| 38 | 4205902 | Запорный клапан | 2 |
| 39 | 4209818 | Адаптер | 3 |
| 40 | 4187328 | Уплотнительное кольцо | 3 |
| 41 | 4141806 | Хомут трубки | 10 |
| 42 | J901255 | Болт | 10 |
| 44 | A590912 | Пружинная шайба | 10 |
| 46 | 4137298 | Седло винта | 9 |
| 48 | 4218287 | Седло винта | 2 |
| 49 | 4189579 | Седло винта | 4 |
| 50 | 4174542 | Пробка | 4 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
