Пилотный трубопроводы (2-2) — HITACHI EX60WD

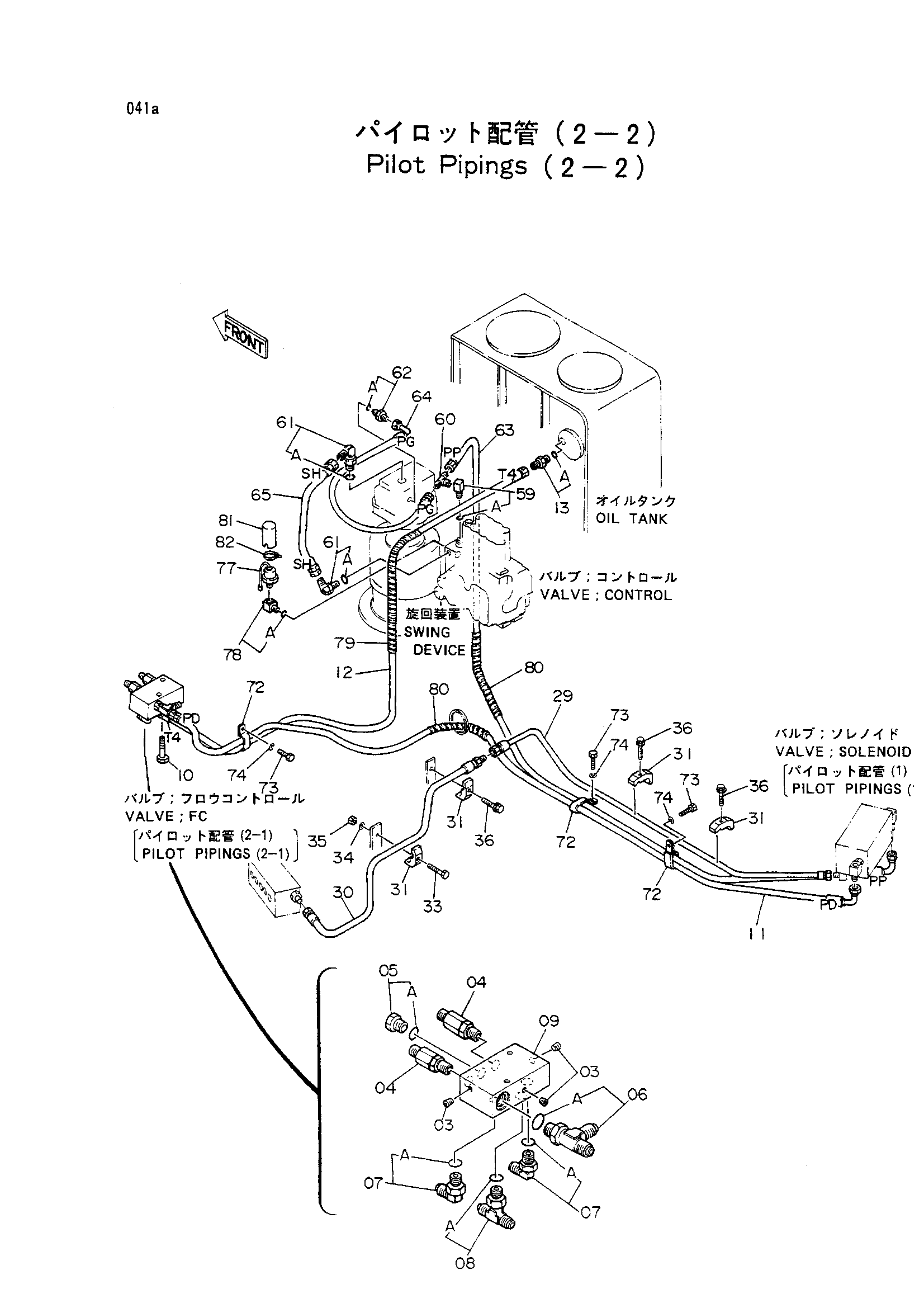

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 94-2010 | Пробка | 3 |
| 04 | 4188687 | Фильтр | 2 |
| 05 | 4092534 | Пробка | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4222016 | Тройник | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4208911 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 3048340 | Коллектор | 1 |
| 10 | J011055 | Болт с шайбой | 2 |
| 11 | 4249367 | Нейлоновый шланг (PD) | 1 |
| 12 | 4249368 | Нейлоновый шланг (T4) | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 8044122 | Трубка | 1 |
| 30 | 8044123 | Трубка | 1 |
| 31 | 4190124 | Хомут трубки | 4 |
| 33 | J901250 | Болт | 1 |
| 34 | A590912 | Пружинная шайба | 1 |
| 35 | J950012 | Гайка | 1 |
| 36 | J011240 | Болт с шайбой | 3 |
| 59 | 4173464 | Угловой штуцер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4211164 | Тройник | 1 |
| 61 | 4154670 | Угловой штуцер | 2 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4200467 | Адаптер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4249395 | Шланг (PP) | 1 |
| 64 | 4249396 | Шланг (PG) | 1 |
| 65 | 4210380 | Нейлоновый шланг (SH) | 1 |
| 72 | 4190282 | Зажим | 3 |
| 73 | J901018 | Болт | 3 |
| 74 | A590910 | Пружинная шайба | 3 |
| 77 | 4188551 | Датчик давления | 1 |
| 77 | 4259333 | Датчик давления | 1 |
| 78 | 4222750 | Угловой штуцер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4044420 | Защитный кожух | 2 |
| 80 | 4133527 | Защитный кожух | 4 |
| 81 | 4207239 | Колпачок | 1 |
| 82 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
