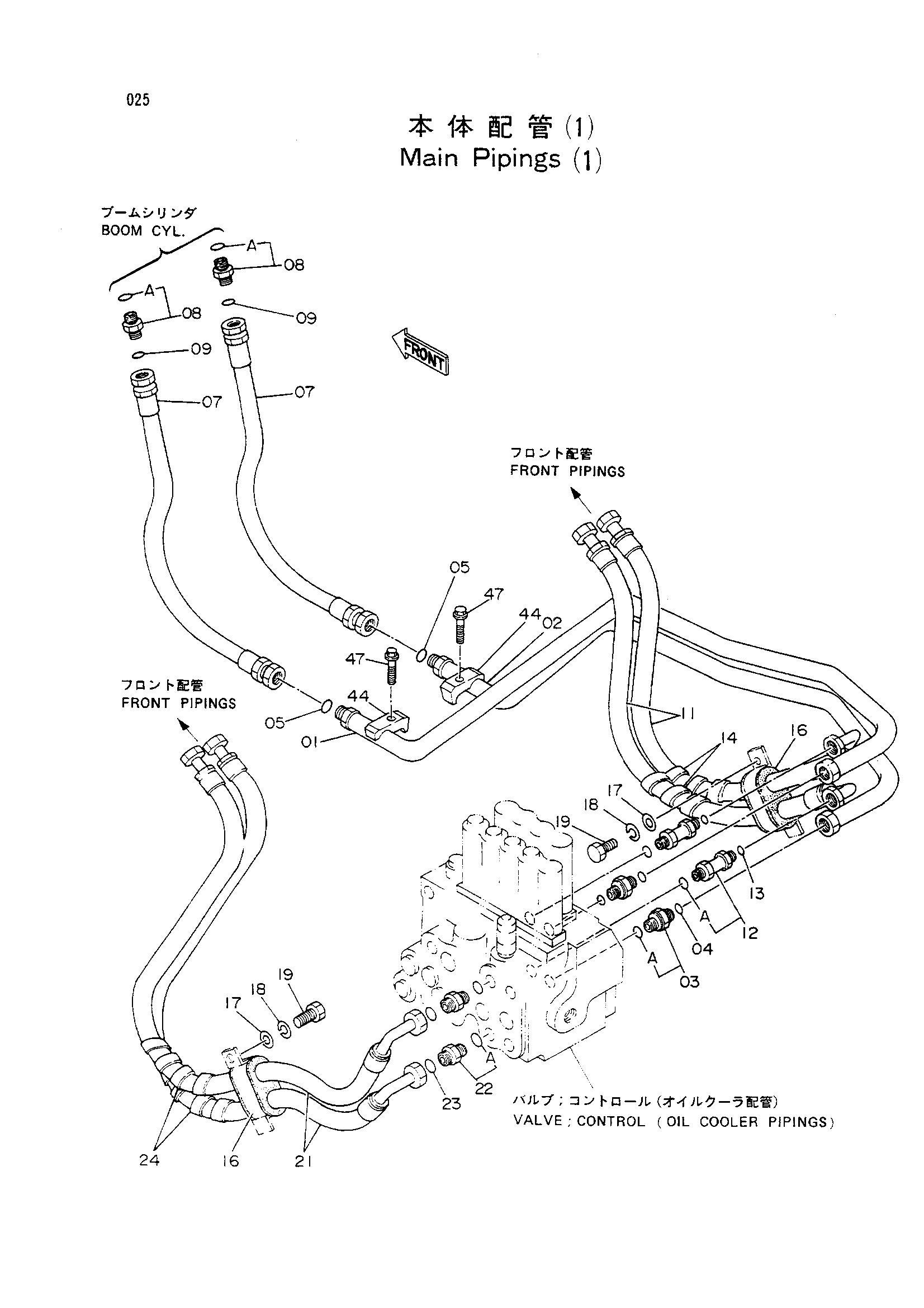

Основной трубопроводы (1) — HITACHI EX60WD
Заводская схема «Основной трубопроводы (1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038652 | Трубка | 1 |
| 02 | 8038651 | Трубка | 1 |
| 03 | 4197530 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 4208458 | Шланг | 2 |
| 08 | 4189602 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 11 | 4196294 | Шланг | 2 |
| 12 | 4199247 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 14 | 4044420 | Защитный кожух | 2 |
| 16 | 3038206 | Втулка | 2 |
| 17 | A590112 | Плоская шайба | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 19 | J901225 | Болт | 2 |
| 21 | 4196295 | Шланг | 2 |
| 22 | 4189602 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 2 |
| 24 | 4044420 | Защитный кожух | 2 |
| 44 | 4190125 | Хомут трубки | 2 |
| 47 | J011245 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
