Рама — HITACHI EX60WD

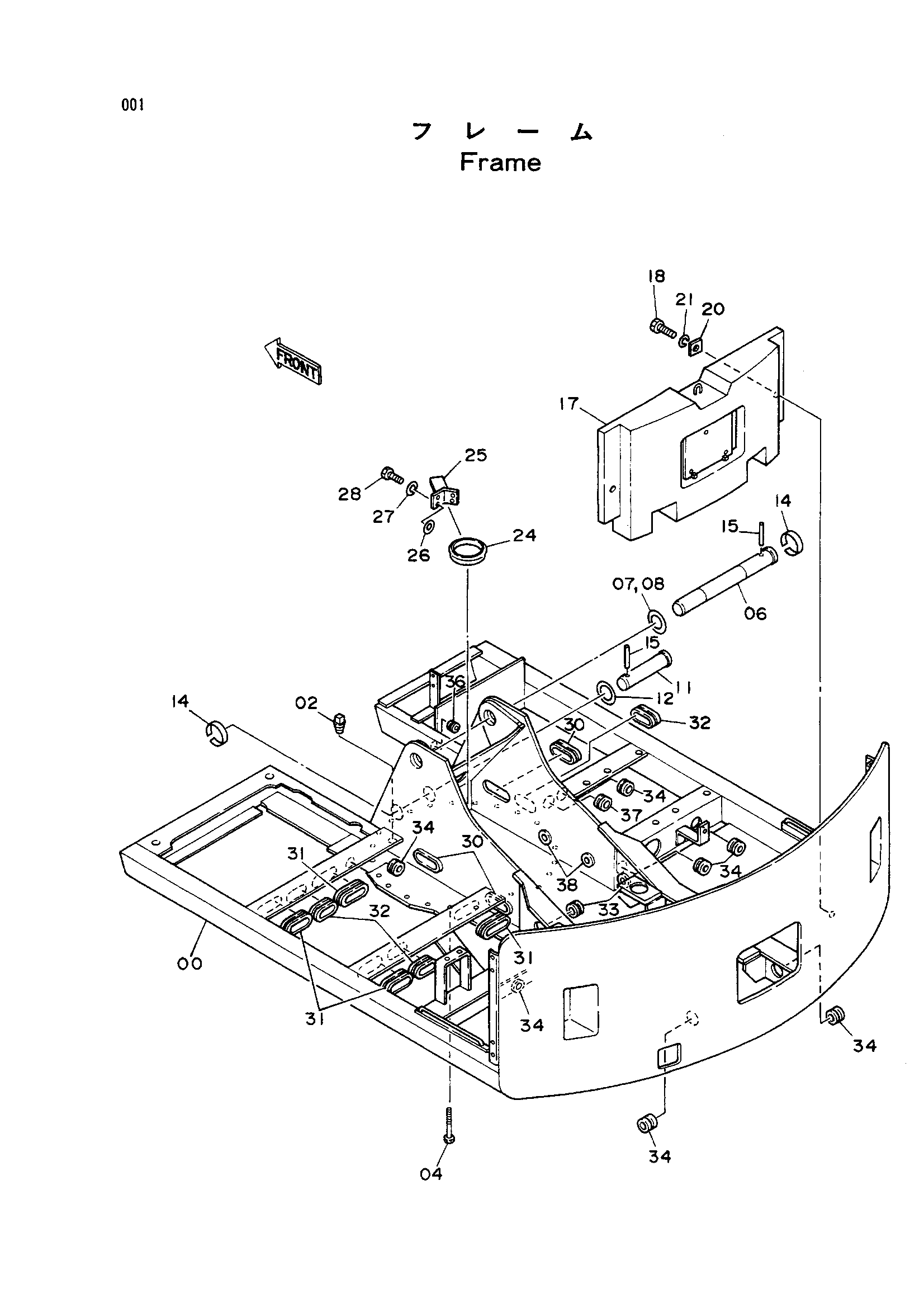

Заводская схема «Рама» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002373 | Рама основной | 1 |
| 02 | J75214 | Пробка | 1 |
| 04 | J931685 | Болт | 22 |
| 06 | 3043504 | Палец | 1 |
| 07 | 4224057 | Шайба 1.0 | 3 |
| 08 | 4224058 | Шайба 2.0 | 1 |
| 11 | 3037130 | Палец | 1 |
| 12 | 4180196 | Проставка 1.2 | 3 |
| 14 | 4065688 | Кольцо | 2 |
| 15 | 4065689 | Палец | 2 |
| 17 | 7020488 | Противовес | 1 |
| 18 | J931880 | Болт | 2 |
| 20 | 4140776 | Шайба | 2 |
| 21 | A590918 | Пружинная шайба | 2 |
| 24 | 4232064 | Крышка | 1 |
| 25 | 8043523 | Ограничитель | 1 |
| 26 | 4086891 | Шайба | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | J901235 | Болт | 4 |
| 30 | 4232065 | Резиновая втулка | 3 |
| 31 | 4213560 | Резиновая втулка | 4 |
| 32 | 4213559 | Резиновая втулка | 3 |
| 33 | 4217048 | Втулка резиновый (60) | 2 |
| 34 | 4201995 | Втулка резиновый (50) | 8 |
| 36 | 4186003 | Втулка резиновый (32) | 1 |
| 37 | 4209294 | Втулка резиновый (50) | 1 |
| 38 | 4201749 | Втулка резиновый (60) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
