Пилотный трубопроводы (1) — HITACHI EX60WD

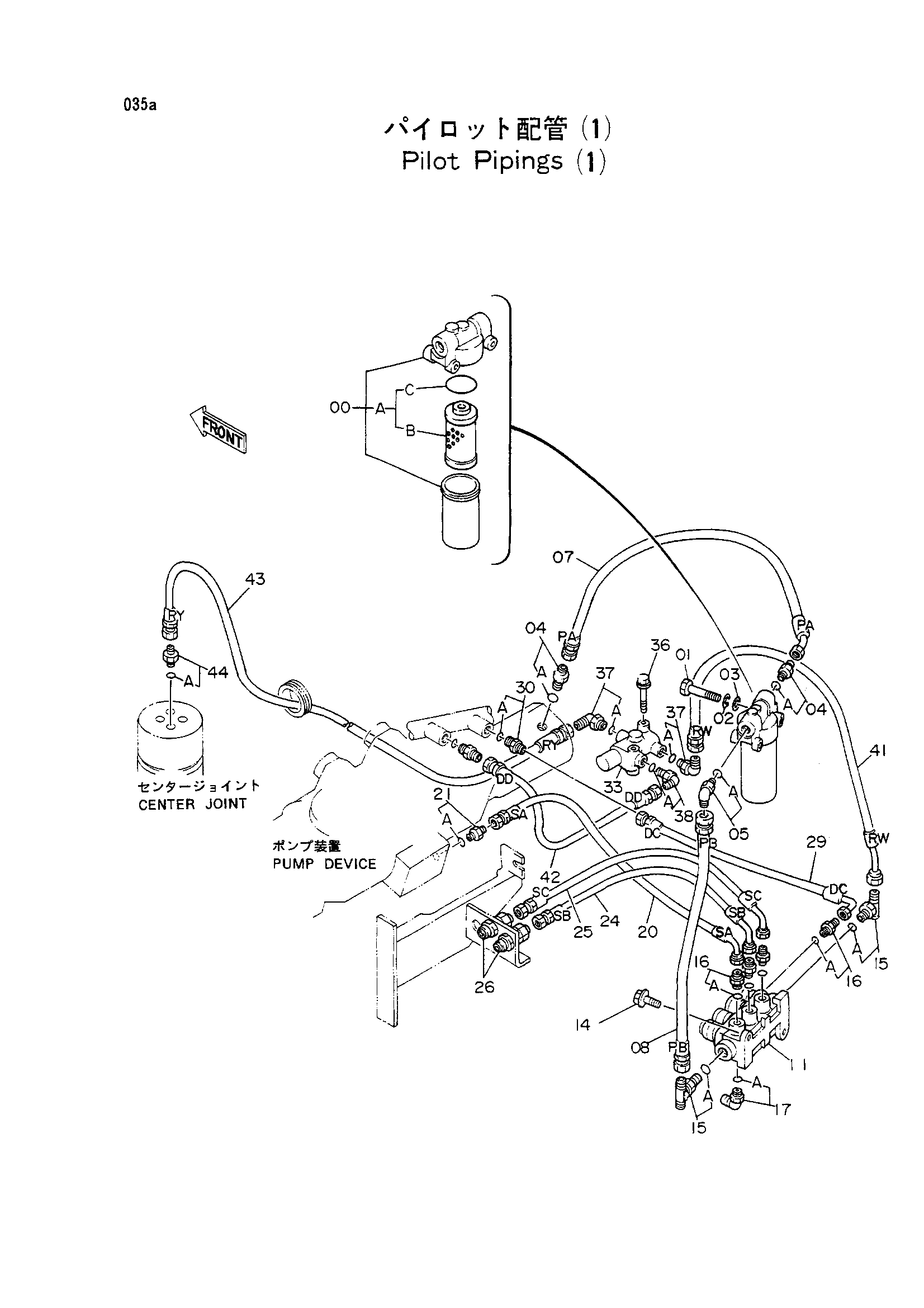

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300 | Масляный фильтр | 1 |
| 00A | 4207841 | Элемент масляный | 1 |
| 00B | 4191301 | Элемент масляный | 1 |
| 00C | A811065 | Уплотнительное кольцо | 1 |
| 01 | J901000 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 4114402 | Шайба | 2 |
| 04 | 4200469 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4200471 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4249359 | Нейлоновый шланг (PA) | 1 |
| 08 | 4249360 | Нейлоновый шланг (PB) | 1 |
| 11 | 4196411 | Электромагнитный клапан | 1 |
| 14 | J011030 | Болт с шайбой | 2 |
| 15 | 4208912 | Тройник | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4200465 | Адаптер | 4 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4200471 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4249361 | Нейлоновый шланг (SA) | 1 |
| 21 | 4200465 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4249362 | Нейлоновый шланг (SB) | 1 |
| 25 | 4249363 | Нейлоновый шланг (SC) | 1 |
| 26 | 4187914 | Гидроцилиндр | 2 |
| 29 | 4249364 | Нейлоновый шланг (DC) | 1 |
| 30 | 4200465 | Адаптер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4200389 | Электромагнитный клапан | 1 |
| 36 | J010865 | Болт с шайбой | 2 |
| 37 | 4156434 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4154670 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4249365 | Нейлоновый шланг (RW) | 1 |
| 42 | 4249366 | Нейлоновый шланг (DD) | 1 |
| 43 | 4227080 | Шланг (RY) | 1 |
| 44 | 4209931 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
