Конфлуент трубопроводы (2) — HITACHI EX60WD

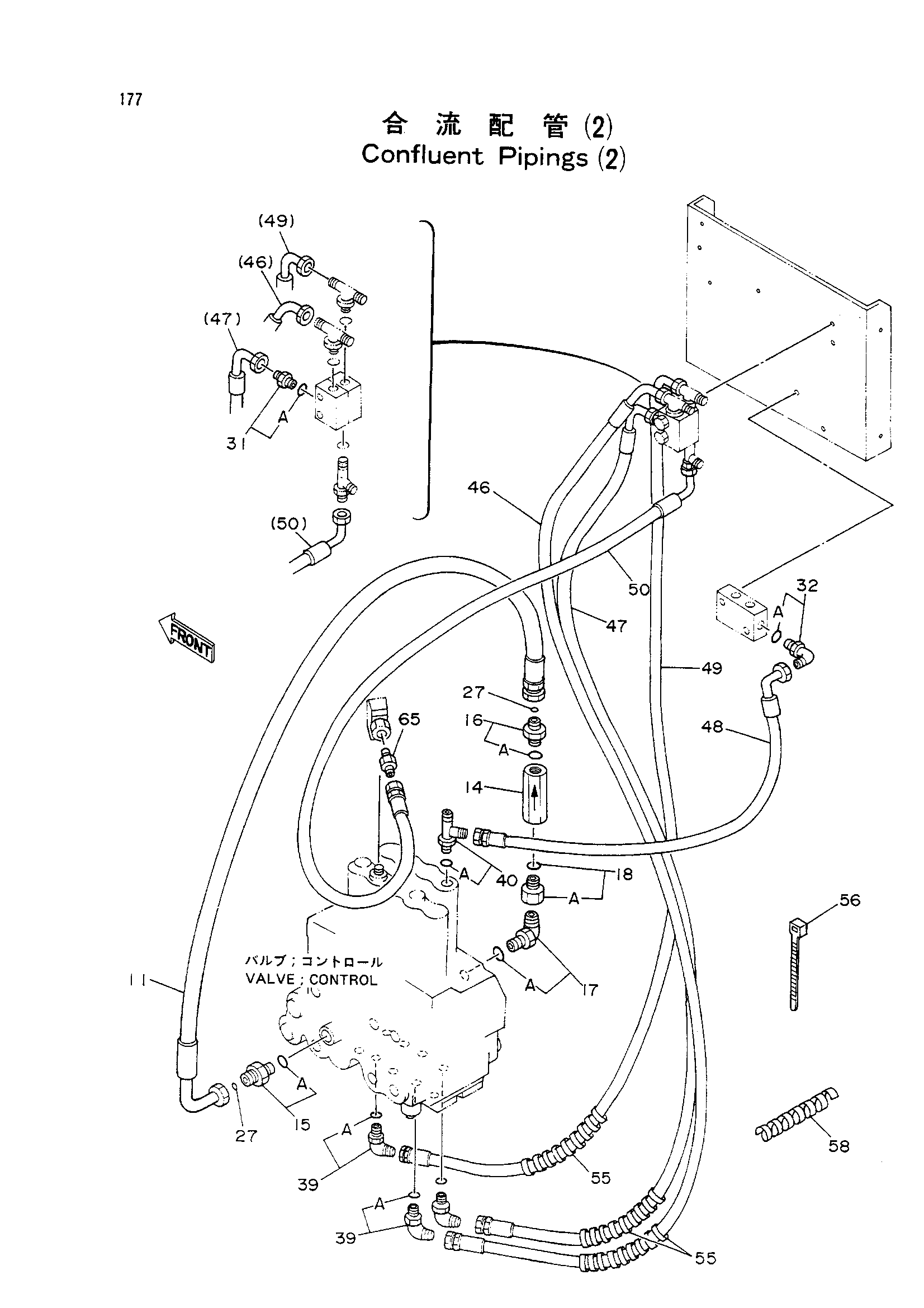

Заводская схема «Конфлуент трубопроводы (2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4254422 | Шланг | 1 |
| 14 | 4208733 | Обратный клапан | 1 |
| 15 | 4200655 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4189602 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4174587 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4236379 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4138938 | Уплотнительное кольцо | 2 |
| 31 | 4200467 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4156434 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4154671 | Угловой штуцер | 3 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4205363 | Тройник | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4250093 | Нейлоновый шланг | 1 |
| 47 | 4244547 | Нейлоновый шланг | 1 |
| 48 | 4218001 | Нейлоновый шланг | 1 |
| 49 | 4244547 | Нейлоновый шланг | 1 |
| 50 | 4218001 | Нейлоновый шланг | 1 |
| 55 | 4133527 | Защитный кожух | 5 |
| 56 | 4055311 | Ленточный зажим | 3 |
| 58 | 4044420 | Защитный кожух | 2 |
| 65 | 4215648 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
