Механизм поворота — HITACHI EX60WD

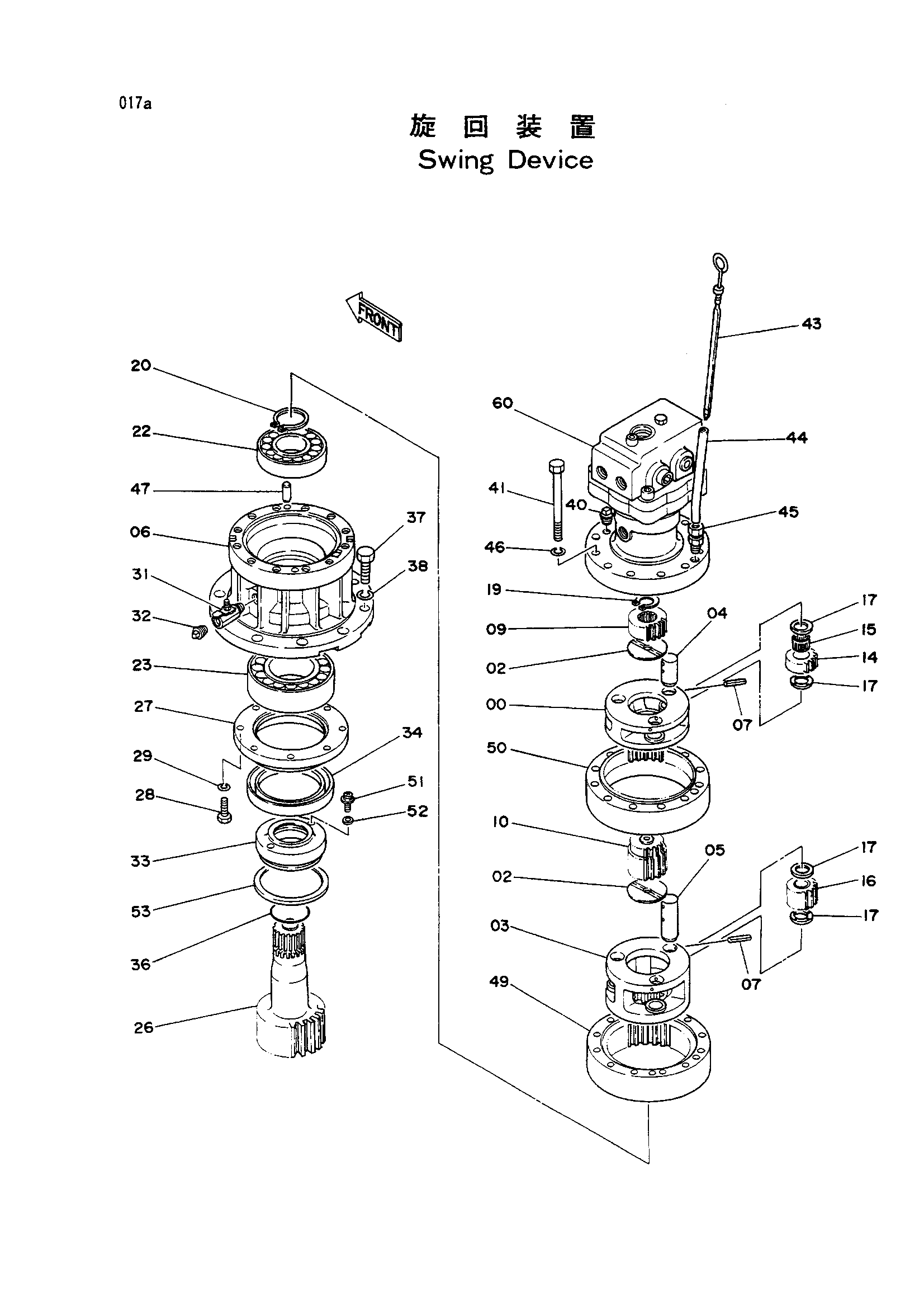

Заводская схема «Механизм поворота» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2024086 | Водило | 1 |
| 02 | 4176070 | Упорная пластина | 2 |
| 03 | 2024936 | Водило | 1 |
| 04 | 4194018 | Палец | 3 |
| 05 | 4208325 | Палец | 3 |
| 06 | 2024084 | Корпус | 1 |
| 07 | 4139939 | Пружинный штифт | 6 |
| 09 | 3039392 | Солнечная шестерня | 1 |
| 10 | 3039391 | Солнечная шестерня | 1 |
| 14 | 3036285 | Планетарная шестерня | 3 |
| 15 | 4193804 | Игольчатый подшипник | 3 |
| 16 | 9727234 | Планетарная шестерня | 3 |
| 17 | 4187679 | Упорная пластина | 12 |
| 19 | 927488 | Стопорное кольцо | 1 |
| 20 | 960323 | Стопорное кольцо | 1 |
| 22 | 4193803 | Подшипник. спх.рол. | 1 |
| 23 | 937460 | Подшипник. спх.рол. | 1 |
| 26 | 2023206 | Вал проп. | 1 |
| 27 | 3036290 | Крышка | 1 |
| 28 | J901032 | Болт | 8 |
| 29 | A590910 | Пружинная шайба | 8 |
| 31 | 4194712 | Кран | 1 |
| 32 | 94-2024 | Пробка | 1 |
| 33 | 3038921 | Втулка | 1 |
| 34 | 4193120 замена: 4262947 | Масляное уплотнение | 1 |
| 34 | 4262947 | Масляное уплотнение | 1 |
| 36 | A811065 | Уплотнительное кольцо | 1 |
| 37 | J931645 | Болт | 10 |
| 38 | A590916 | Пружинная шайба | 10 |
| 40 | 94-2024 | Пробка | 1 |
| 41 | J901211 | Болт | 12 |
| 43 | 3043290 | Указатель уровня | 1 |
| 44 | 4191882 | Трубка | 1 |
| 45 | 4140643 | Штуцер трубки | 1 |
| 46 | A590912 | Пружинная шайба | 12 |
| 47 | 4195482 | Установочный штифт | 2 |
| 49 | 2024077 | Шестерня интернал | 1 |
| 50 | 2024937 | Шестерня интернал | 1 |
| 51 | 4204645 | Винт | 2 |
| 52 | 4207444 | Магнит | 2 |
| 53 | 4206977 | Стопорное кольцо | 1 |
| 60 | 4224977 | Гидромотор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
