Отвал — HITACHI EX60WD

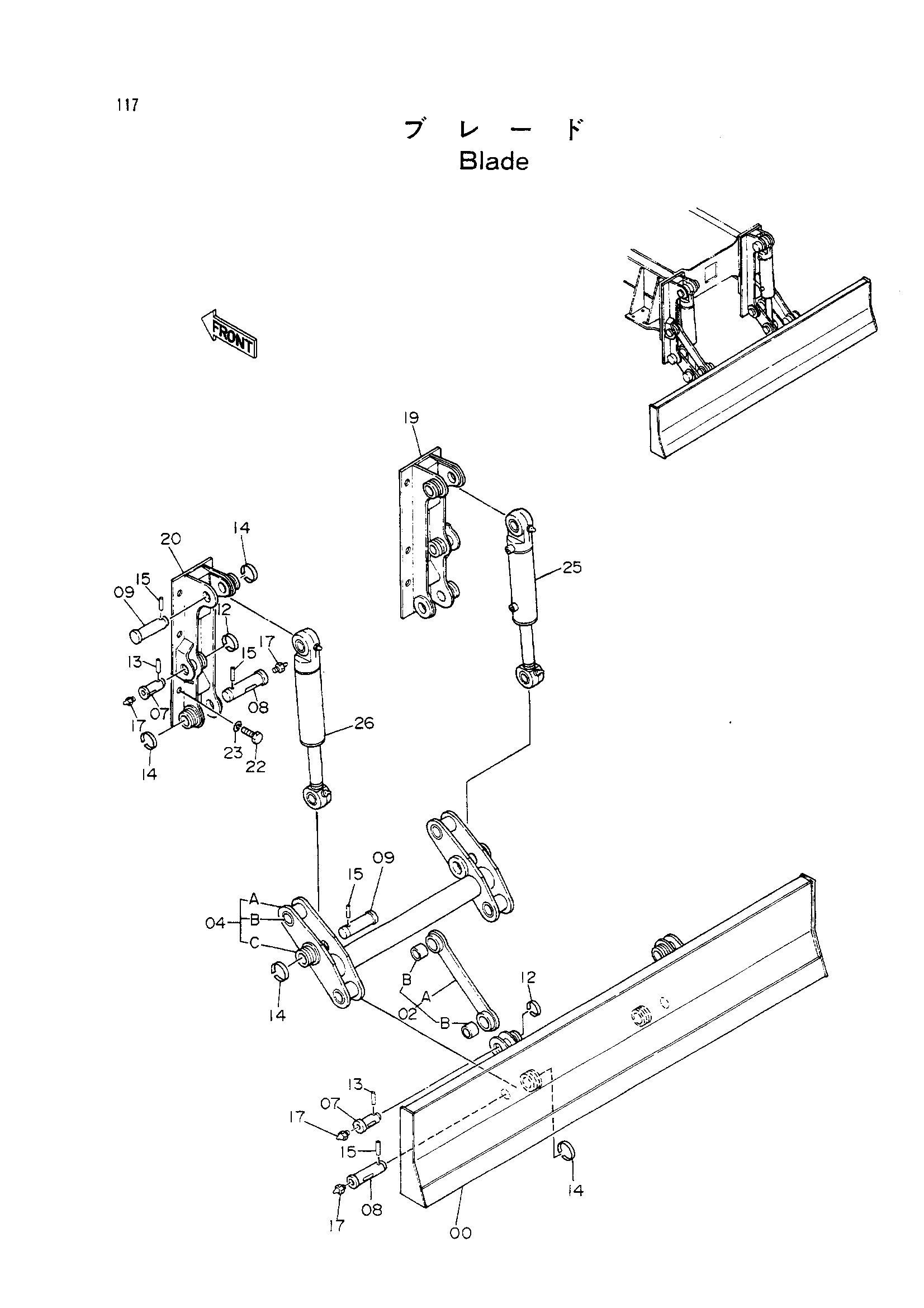

Заводская схема «Отвал» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6010320 | Отвал | 1 |
| 02 | 8043904 | Тяга A (с втулка) | 2 |
| 02A | 8046091 | Тяга | 1 |
| 02B | 4245509 | Втулка | 2 |
| 04 | 8046103 | Тяга B (с втулка) | 1 |
| 04A | 8046181 | Тяга | 1 |
| 04B | 4248429 | Втулка | 4 |
| 04C | 4197029 | Ограничитель | 2 |
| 07 | 4248285 | Палец | 4 |
| 08 | 4239930 | Палец | 4 |
| 09 | 4239932 | Палец | 4 |
| 12 | 4244709 | Кольцо | 4 |
| 13 | 4244708 | Палец | 4 |
| 14 | 4141000 | Кольцо | 8 |
| 15 | 4141001 | Палец | 8 |
| 17 | J75481 | Штуцер | 8 |
| 19 | 8046179 | Кронштейн (правый) | 1 |
| 20 | 8046180 | Кронштейн (левый) | 1 |
| 22 | J931845 | Болт | 12 |
| 23 | 4114406 | Шайба | 12 |
| 25 | 4248915 | Гидроцилиндр отвала (правый) | 1 |
| 26 | 4248916 | Гидроцилиндр отвала (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
