Пилотный трубопроводы (2-1)<с отвал> — HITACHI EX60WD

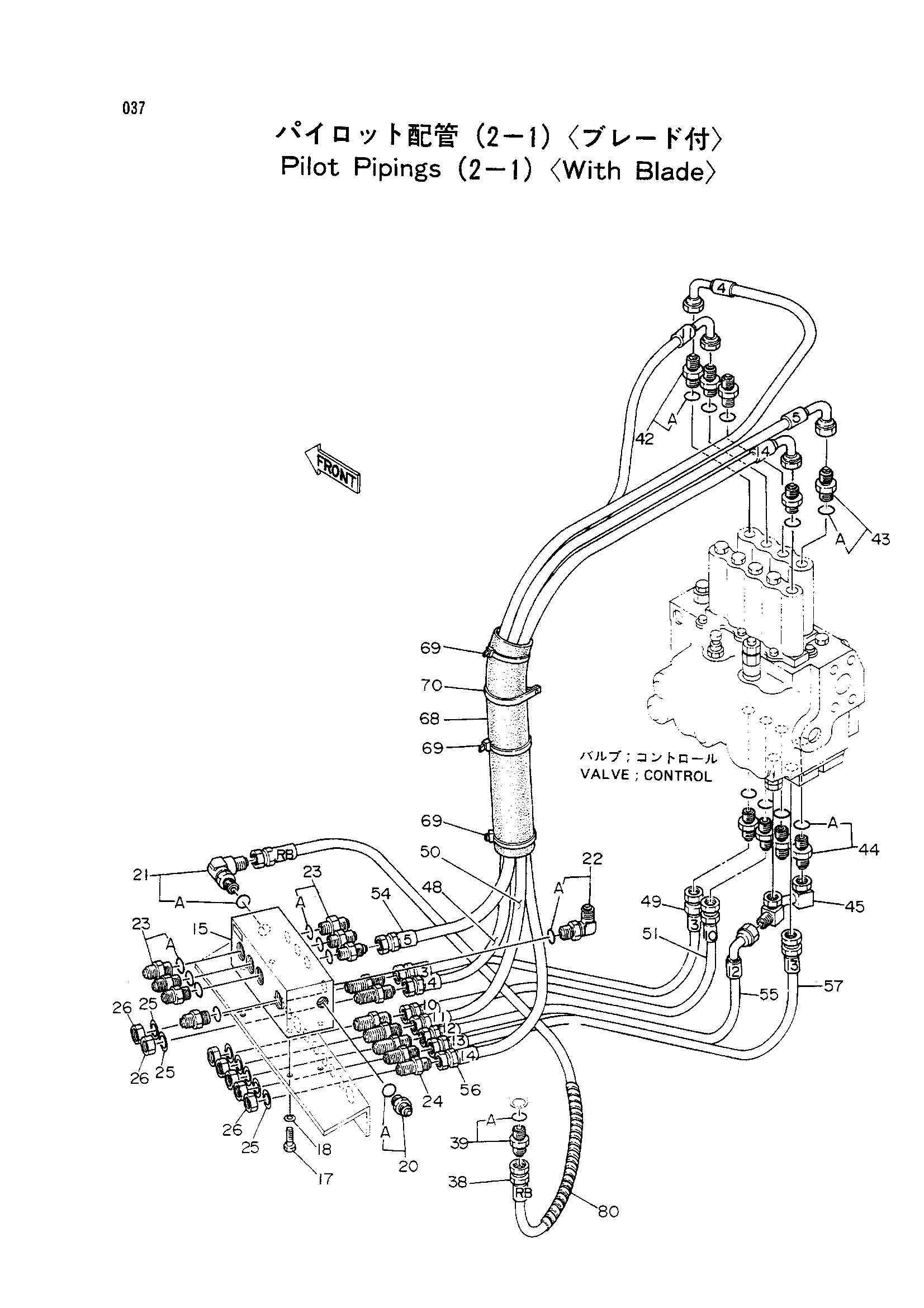

Заводская схема «Пилотный трубопроводы (2-1)<с отвал>» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4247804 | Клапан регулировочный | 1 |
| 17 | J901020 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
| 20 | 4200469 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4200471 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4154671 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 7 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4202532 | Адаптер | 7 |
| 25 | A590916 | Пружинная шайба | 7 |
| 26 | 4202531 | Гайка | 7 |
| 38 | 4249369 | Нейлоновый шланг (RB) | 1 |
| 39 | 4200466 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4202422 | Адаптер | 3 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4231115 | Адаптер | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4200466 | Адаптер | 6 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 8040069 | Трубка | 1 |
| 48 | 4248619 | Нейлоновый шланг (4) | 1 |
| 49 | 4249370 | Нейлоновый шланг (3) | 1 |
| 50 | 4249371 | Нейлоновый шланг (11) | 1 |
| 51 | 4249372 | Нейлоновый шланг (10) | 1 |
| 54 | 4249373 | Нейлоновый шланг (5) | 1 |
| 55 | 4249374 | Нейлоновый шланг (12) | 1 |
| 56 | 4249375 | Нейлоновый шланг (14) | 1 |
| 57 | 4249376 | Нейлоновый шланг (13) | 1 |
| 68 | 4217147 | Резиновая втулка | 1 |
| 69 | 4055312 | Ленточный зажим | 3 |
| 70 | 4193816 | Зажим | 1 |
| 80 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
