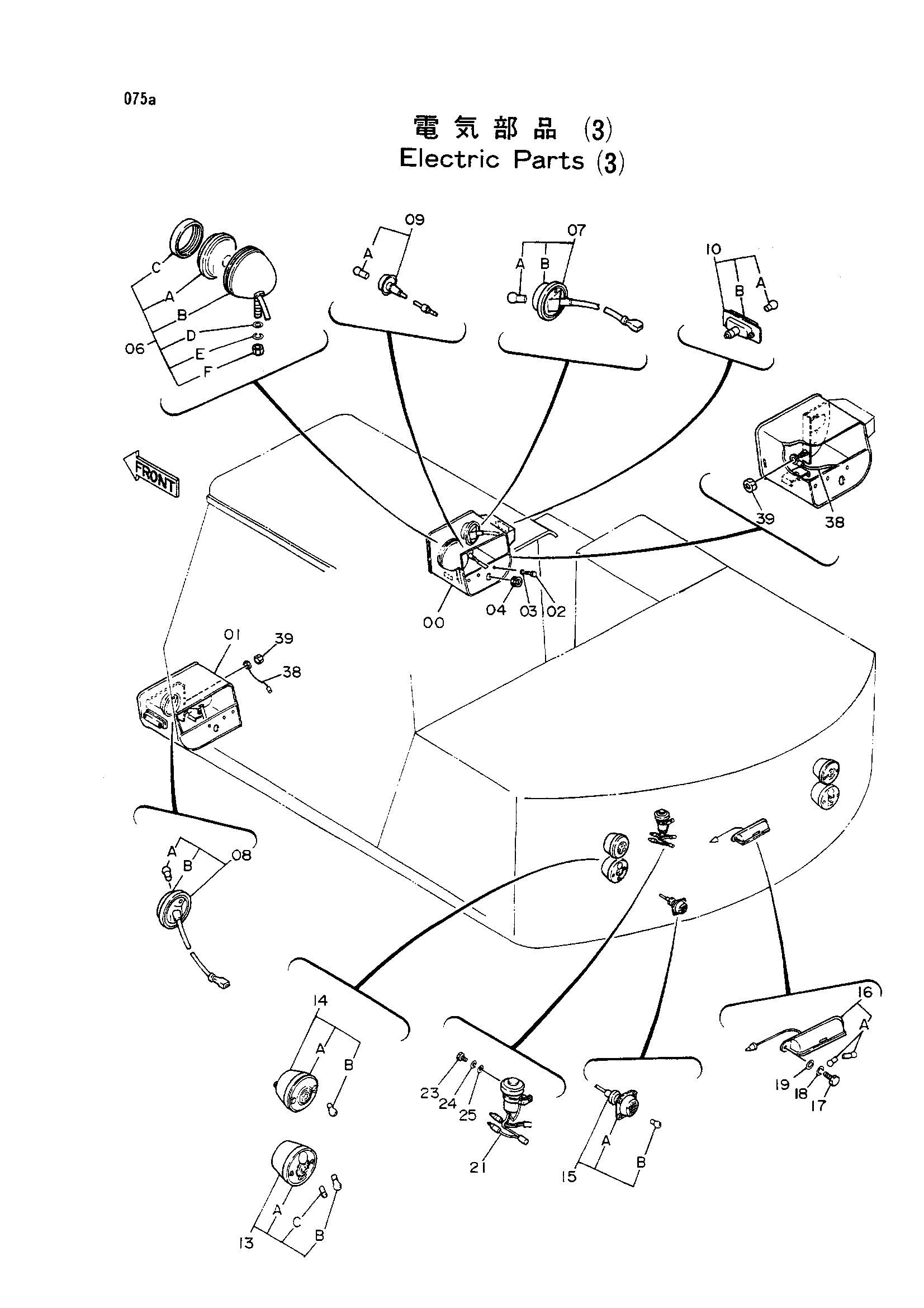

Электрооборудование (3) — HITACHI EX60WD

Заводская схема «Электрооборудование (3)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7020272	Кронштейн R	1
01	7020273	Кронштейн L	1
02	J901230	Болт	6
03	A590912	Пружинная шайба	6
04	965958	Втулка	2
06	973472	Фонарь (головка фонарь)	2
06A	4107350	Лампа	1
06B	4123647	Корпус	1
06C	4163452	Лента	2
06D	A590114	Плоская шайба	1
06E	A590914	Пружинная шайба	1
06F	M501411	Гайка	1
07	4123645	Фонарь (передний турн R)	1
07A	4174814	Лампа (21W)	1
07B	4182178	Рассеиватель	1
08	4123644	Фонарь (передний турн L)	1
08A	4174814	Лампа (21W)	1
08B	4182178	Рассеиватель	1
09	4123422	Фонарь (клеаранке, стояночный	2
09A	4174815	Лампа (5W)	1
10	4174253	Фонарь (боковой турн)	2
10A	4174816	Лампа (12W)	1
10B	4182179	Рассеиватель	1
13	4229386	Фонарь задний (задний комбинированный)	2
13A	4243529	Ленс в сборе	1
13B	4229390	Лампа (25W)	1
13C	4229391	Лампа (8W)	1
14	4229387	Фонарь задний (задний турн)	2
14A	4244228	Ленс в сборе	1
14B	4229390	Лампа (25W)	1
15	4229388	Фонарь (бакк-уп)	1
15A	4255733	Рассеиватель	1
15B	4229389	Лампа (25W)	1
16	4104070	Фонарь (ликенке пластина)	1
16A	4037222	Лампа	2
17	J900614	Болт	2
18	A590906	Пружинная шайба	2
19	A590106	Плоская шайба	2
21	4232093	Сигнализация	1
23	J900814	Болт	1
24	A590908	Пружинная шайба	1
25	A590108	Плоская шайба	1
38	4223772	Жгут проводов	2
39	M500605	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
