Силовая передача — HITACHI EX60WD

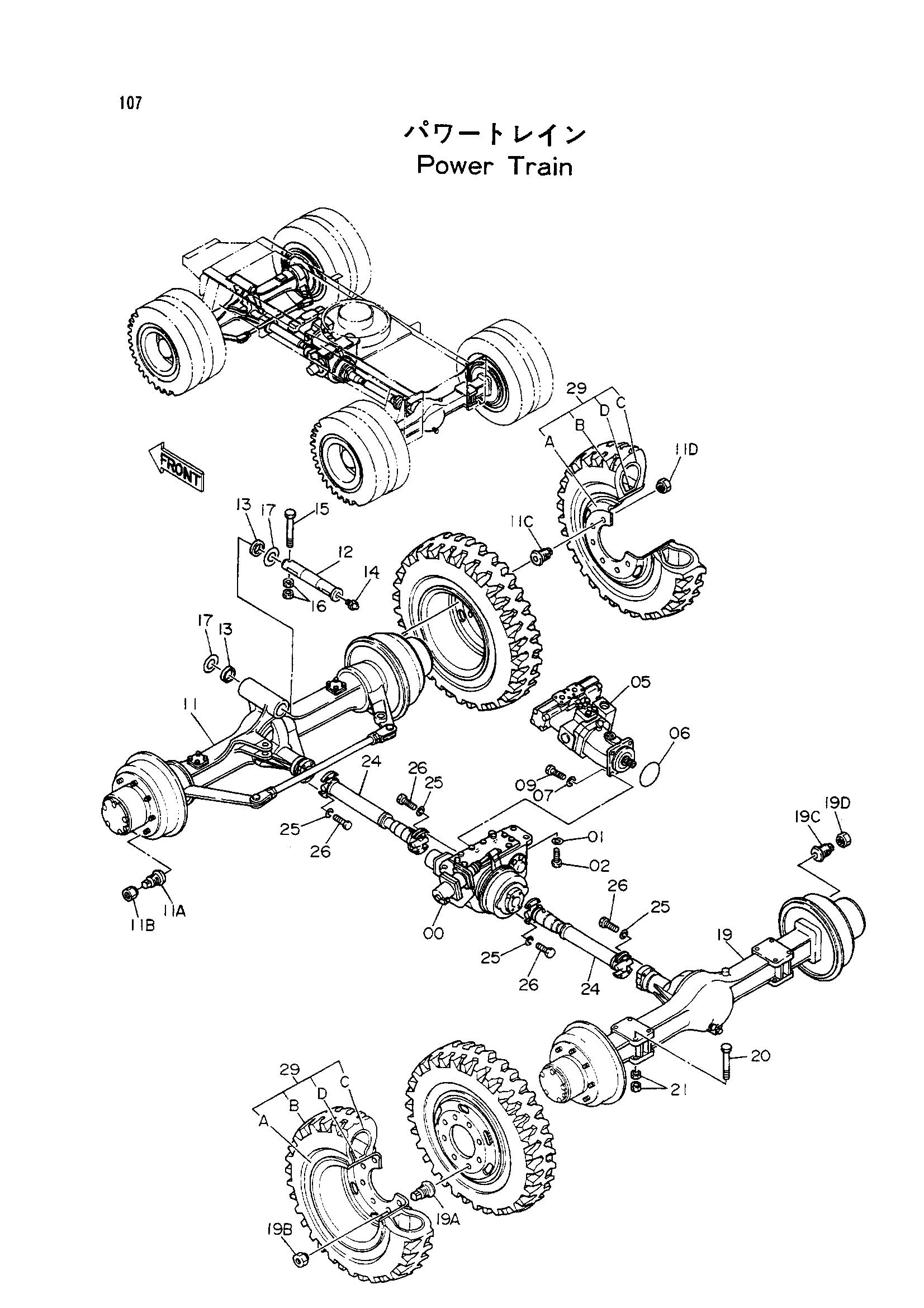

Заводская схема «Силовая передача» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229320 | Трансмиссия | 1 |
| 01 | 4114406 | Шайба | 4 |
| 02 | J931860 | Болт | 4 |
| 05 | 4229315 | Гидромотор | 1 |
| 06 | A810145 | Уплотнительное кольцо | 1 |
| 07 | A590912 | Пружинная шайба | 4 |
| 09 | M341245 | Болт с внутренним шестигранником | 4 |
| 11 | 4229321 | Мост передний | 1 |
| 11A | 4109236 | Гайка вхеел.иннер (LH) | 8 |
| 11B | 4109238 | Гайка колесо, наружный (LH) | 8 |
| 11C | 4109235 | Гайка колесо, внутренний (RH) | 8 |
| 11D | 4109237 | Гайка колесо, наружный (RH) | 8 |
| 12 | 3044160 | Палец | 1 |
| 13 | 4094087 | Пылезащитное уплотнение | 2 |
| 14 | J75481 | Штуцер | 1 |
| 15 | J901202 | Болт | 1 |
| 16 | J950012 | Гайка | 2 |
| 17 | 4180196 | Проставка 1.2 | 2 |
| 19 | 4229322 | Задний мост | 1 |
| 19A | 4109236 | Гайка вхеел.иннер (LH) | 8 |
| 19B | 4109238 | Гайка колесо, наружный (LH) | 8 |
| 19C | 4109235 | Гайка колесо, внутренний (RH) | 8 |
| 19D | 4109237 | Гайка колесо, наружный (RH) | 8 |
| 20 | J931814 | Болт | 8 |
| 21 | J951018 | Гайка | 16 |
| 24 | 4229323 | Вал проп. | 2 |
| 25 | A590910 | Пружинная шайба | 16 |
| 26 | J901045 | Болт | 16 |
| 29 | 9082880 | Шина в сборе | 8 |
| 29A | 4229324 | Обод | 1 |
| 29B | 4229325 | Шина | 1 |
| 29C | 4229326 | Трубка | 1 |
| 29D | 4229327 | Флап | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
