Электрооборудование (2) — HITACHI EX60WD

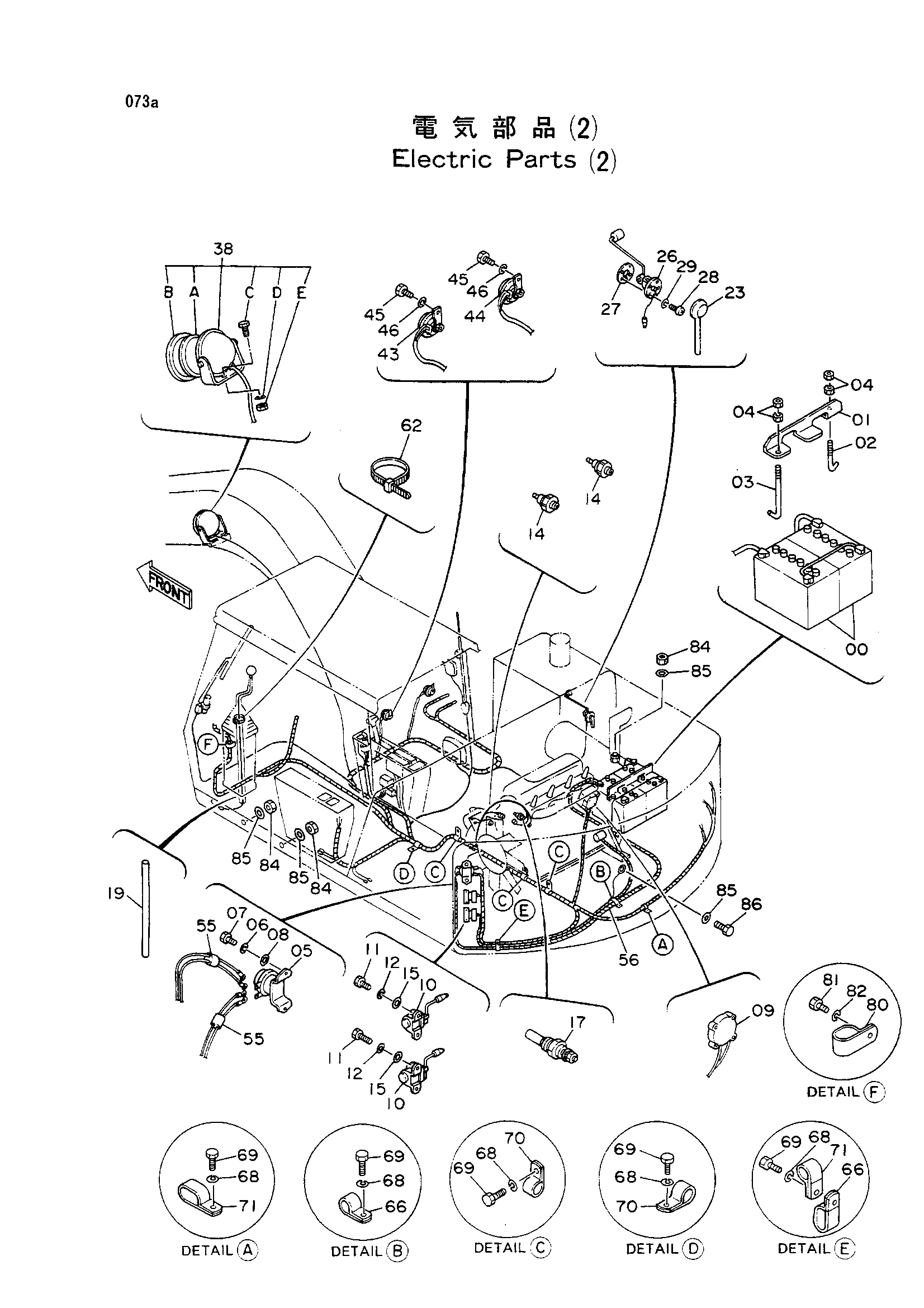

Заводская схема «Электрооборудование (2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4165457	Аккумулятор	2
01	4140777	Держатель	1
02	4195579	Болт	1
03	4094364	Болт	1
04	M500807	Гайка	4
05	4204412	Реле аккумулятор	1
06	A590908	Пружинная шайба	2
07	J900822	Болт	2
08	A590108	Плоская шайба	2
09	4170820	Отопитель воздушный	1
10	4170821	Реле отопитель	1
11	J900610	Болт	4
12	A590906	Пружинная шайба	4
13	4203679	Реле отопитель	1
14	4170829	Датчик давления	2
15	A590106	Плоская шайба	4
17	4187223	Блок	1
19	4265541	Трубка	1
23	4207240	Колпачок	1
26	4201926	Поплавок	1
27	4504289	Манжета	1
28	M430510	Винт	5
29	A590905	Пружинная шайба	5
38	214771	Фонарь	1
38A	214770	Лампа	1
38B	4053982	Лента	1
38C	J901425	Болт	1
38D	A590914	Пружинная шайба	1
38E	J950014	Гайка	1
43	4190705	Звуковой сигнал	1
44	4191499	Звуковой сигнал	1
45	J900814	Болт	2
46	A590908	Пружинная шайба	2
55	4214850	Фусибле-линк	2
56	4243991	Жгут проводов	1
62	4055311	Ленточный зажим	1
66	4190282	Зажим	2
68	A590910	Пружинная шайба	8
69	J901018	Болт	8
70	4190263	Зажим	4
71	4190263	Зажим	2
71	4190274 замена: 4190263	Зажим	2
80	4190277	Зажим	1
81	J901018	Болт	1
82	A590910	Пружинная шайба	1
84	J950010	Гайка	3
85	A590110	Плоская шайба	5
86	J901016	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
