Масляный радиатор трубопроводы (1) — HITACHI EX60WD

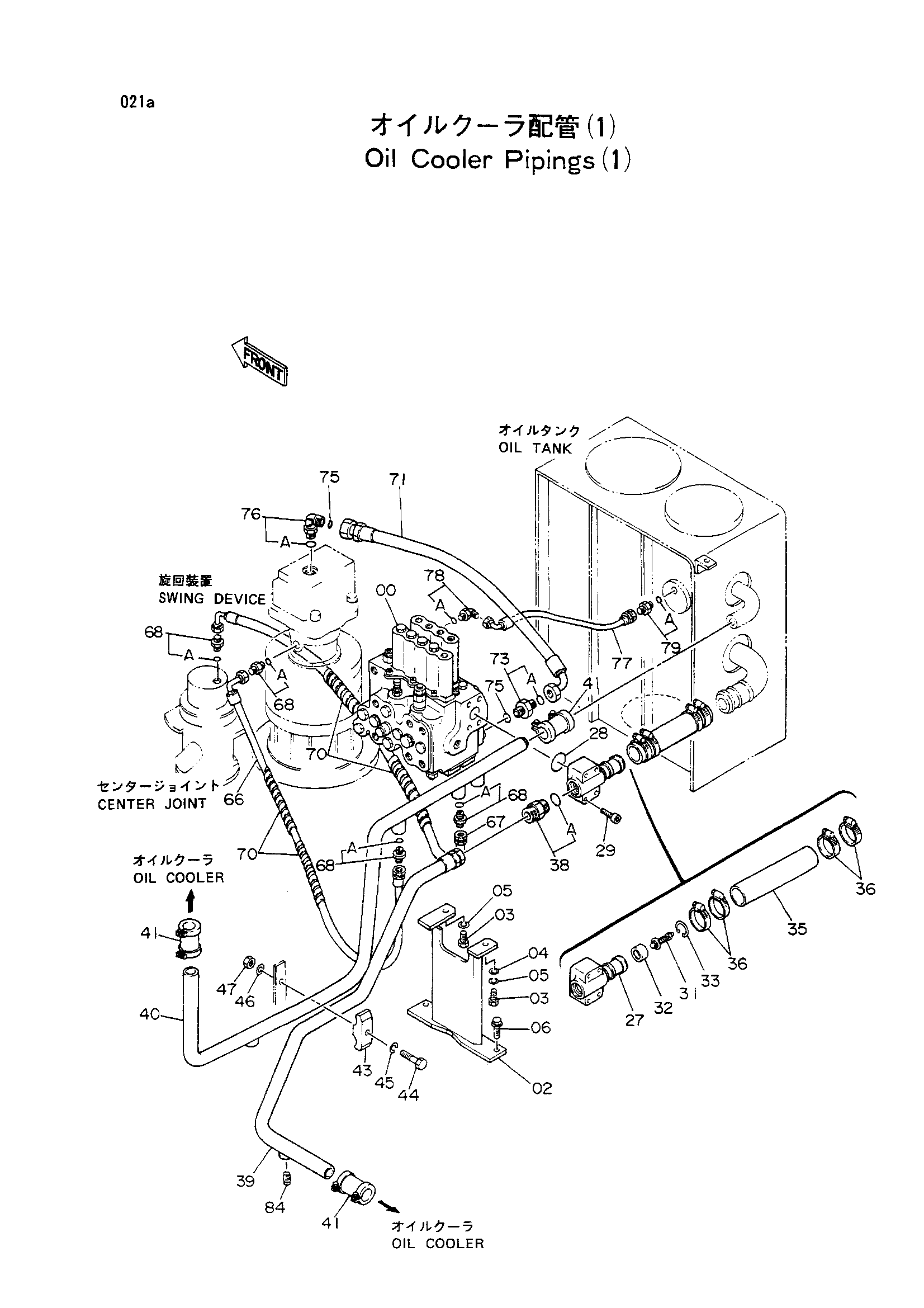

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229314 | Гидрораспределитель | 1 |
| 02 | 7020394 | Кронштейн | 1 |
| 03 | J901430 | Болт | 3 |
| 04 | 4086894 | Шайба | 1 |
| 05 | A590914 | Пружинная шайба | 3 |
| 06 | J011230 | Болт с шайбой | 2 |
| 27 | 2023808 | Коллектор | 1 |
| 28 | A810050 | Уплотнительное кольцо | 1 |
| 29 | M341065 | Болт с внутренним шестигранником | 4 |
| 31 | 4197528 | Клапан | 1 |
| 32 | 4197527 | Кольцо | 1 |
| 33 | 930453 | Стопорное кольцо | 1 |
| 35 | 4099118 | Резиновый шланг | 1 |
| 36 | 4504198 | Хомут шланга | 4 |
| 38 | 4042034 | Адаптер | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 8043524 | Обратная трубка | 1 |
| 40 | 8043525 | Обратная трубка | 1 |
| 41 | 4071213 | Муфта | 3 |
| 43 | 4189860 | Хомут трубки | 1 |
| 44 | J901270 | Болт | 1 |
| 45 | A590912 | Пружинная шайба | 1 |
| 46 | A590112 | Плоская шайба | 1 |
| 47 | J950012 | Гайка | 1 |
| 66 | 4213420 | Нейлоновый шланг | 1 |
| 67 | 4218436 | Нейлоновый шланг | 1 |
| 68 | 4200466 | Адаптер | 4 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4133527 | Защитный кожух | 4 |
| 71 | 4223584 | Шланг | 1 |
| 73 | 4189537 | Адаптер | 1 |
| 73A | 4506429 | Уплотнительное кольцо | 1 |
| 75 | 4187308 | Уплотнительное кольцо | 2 |
| 76 | 4157562 | Угловой штуцер | 1 |
| 76A | 4506424 | Уплотнительное кольцо | 1 |
| 77 | 4213422 | Нейлоновый шланг | 1 |
| 78 | 4154670 | Угловой штуцер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4200465 | Адаптер | 1 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
