Ход трубопроводы (1) — HITACHI EX60WD

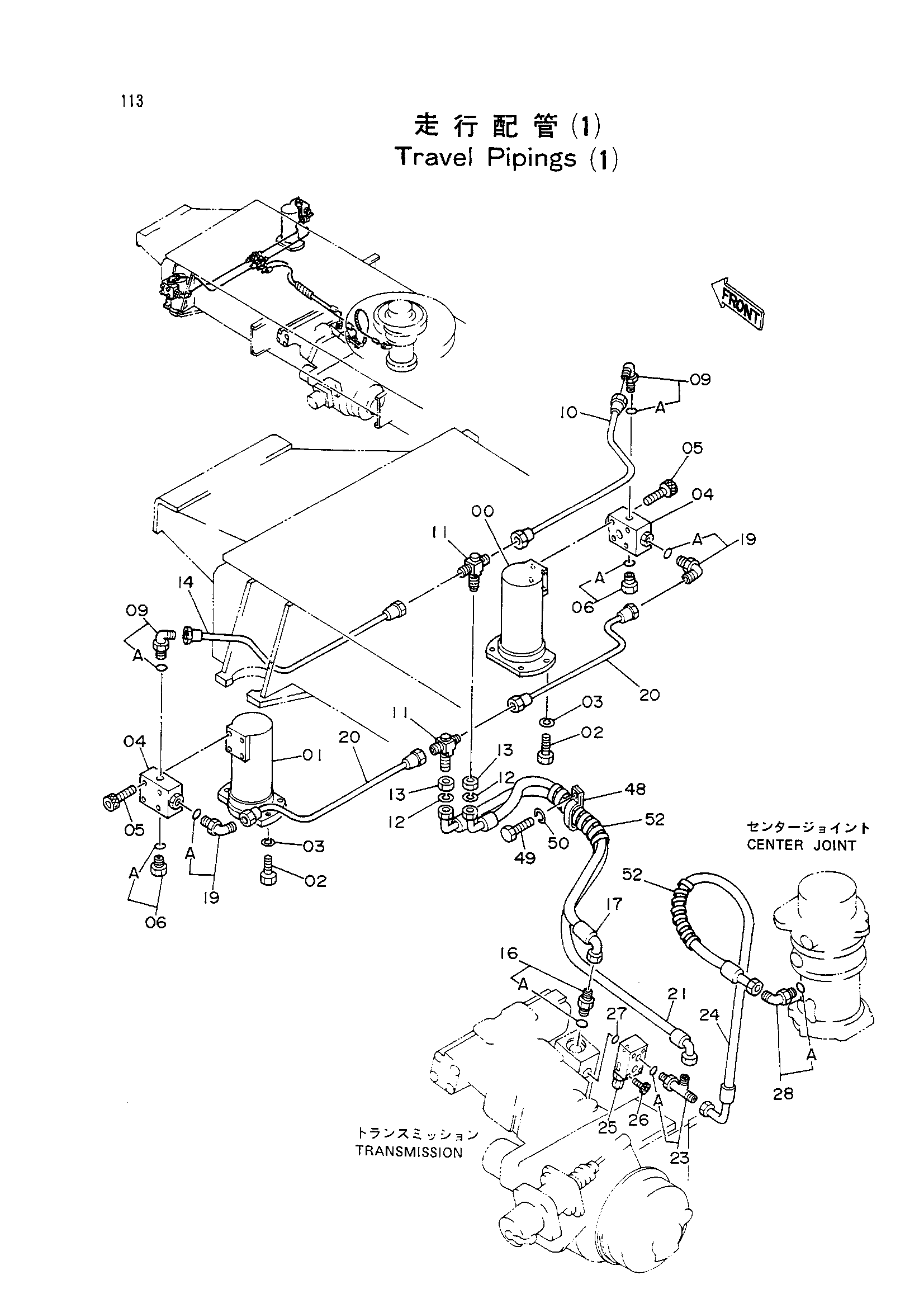

Заводская схема «Ход трубопроводы (1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4231586 | Гидроцилиндр. (правый) | 1 |
| 01 | 4231587 | Гидроцилиндр. (левый) | 1 |
| 02 | J901445 | Болт | 8 |
| 03 | 4114404 | Шайба | 8 |
| 04 | 4227459 | Обратный клапан | 2 |
| 05 | M340865 | Болт с внутренним шестигранником | 8 |
| 06 | 4092534 | Пробка | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4209704 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8043403 | Трубка | 1 |
| 11 | 4215394 | Тройник | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 13 | 4209198 | Гайка | 2 |
| 14 | 8043405 | Трубка | 1 |
| 16 | 4200465 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4242480 | Шланг | 1 |
| 19 | 4231683 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 8043404 | Трубка | 2 |
| 21 | 4242481 | Шланг | 1 |
| 23 | 4208909 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4229850 | Шланг | 1 |
| 25 | 4196456 | Клапан | 1 |
| 26 | M340650 | Болт с внутренним шестигранником | 4 |
| 27 | 4506408 | Уплотнительное кольцо | 1 |
| 28 | 4156434 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4190282 | Зажим | 1 |
| 49 | J901018 | Болт | 1 |
| 50 | A590910 | Пружинная шайба | 1 |
| 52 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
