Пилотный трубопроводы (3-1) — HITACHI EX60WD

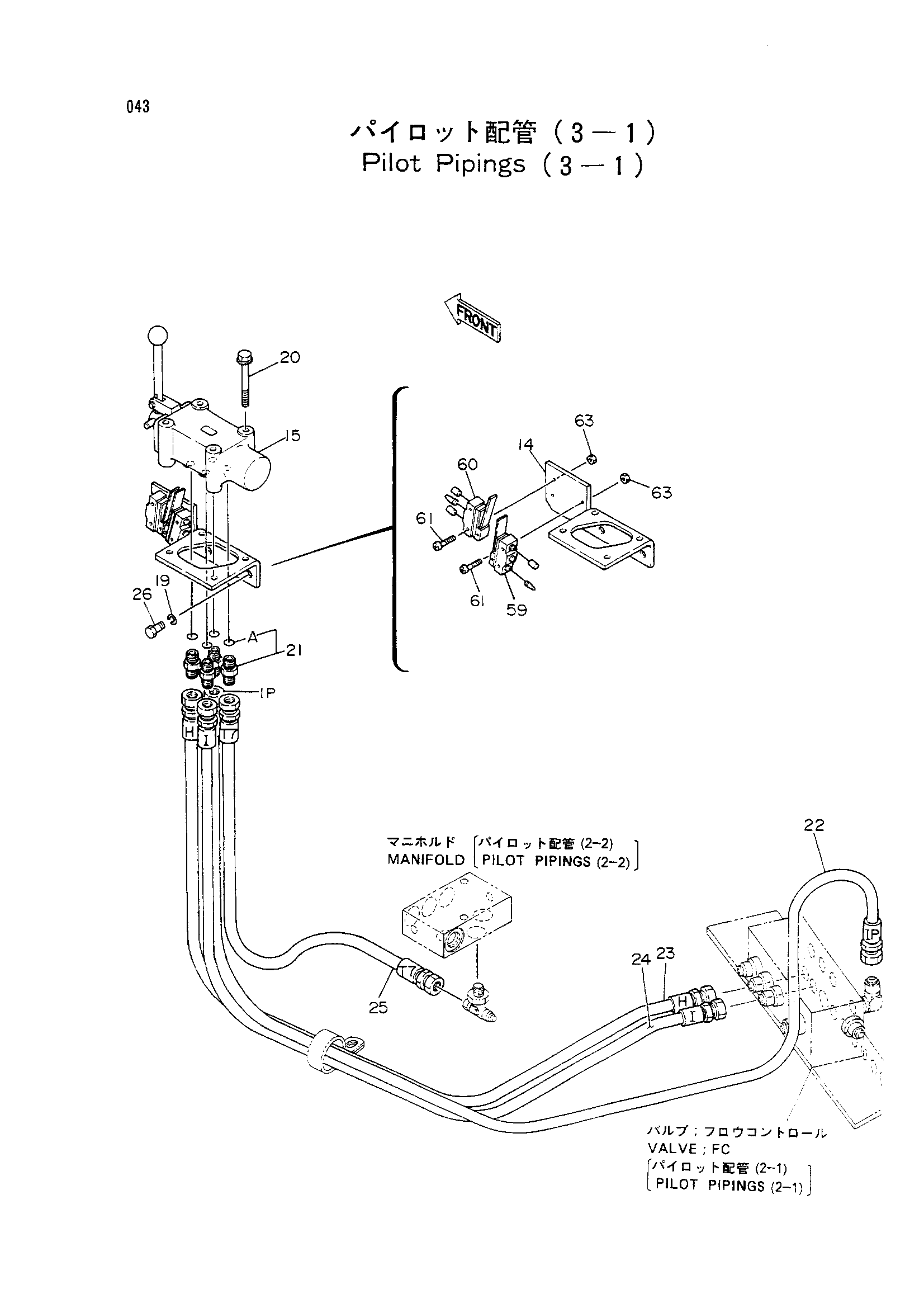

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 3045762 замена: 3050552 | Кронштейн | 1 |
| 14 | 3045762 замена: 3050588 | Кронштейн | 1 |
| 14 | 3045762 замена: 7021995 | Кронштейн | 1 |
| 14 | 3045762 замена: 8047232 | Кронштейн | 1 |
| 14 | 3050552 | Кронштейн | 1 |
| 15 | 4229293 | Гидрораспределитель | 1 |
| 19 | A590908 | Пружинная шайба | 2 |
| 20 | J010870 | Болт с шайбой | 4 |
| 21 | 4200467 | Адаптер | 4 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4249379 | Нейлоновый шланг (1P) | 1 |
| 23 | 4249380 | Нейлоновый шланг (H) | 1 |
| 24 | 4249381 | Нейлоновый шланг (I) | 1 |
| 25 | 4249397 | Шланг (T7) | 1 |
| 26 | J900816 | Болт | 2 |
| 59 | 4225030 | Выключатель микро | 1 |
| 60 | 4180220 | Выключатель микро | 1 |
| 61 | M430425 | Винт | 4 |
| 63 | M500403 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
