Гидрораспределитель — HITACHI EX60WD

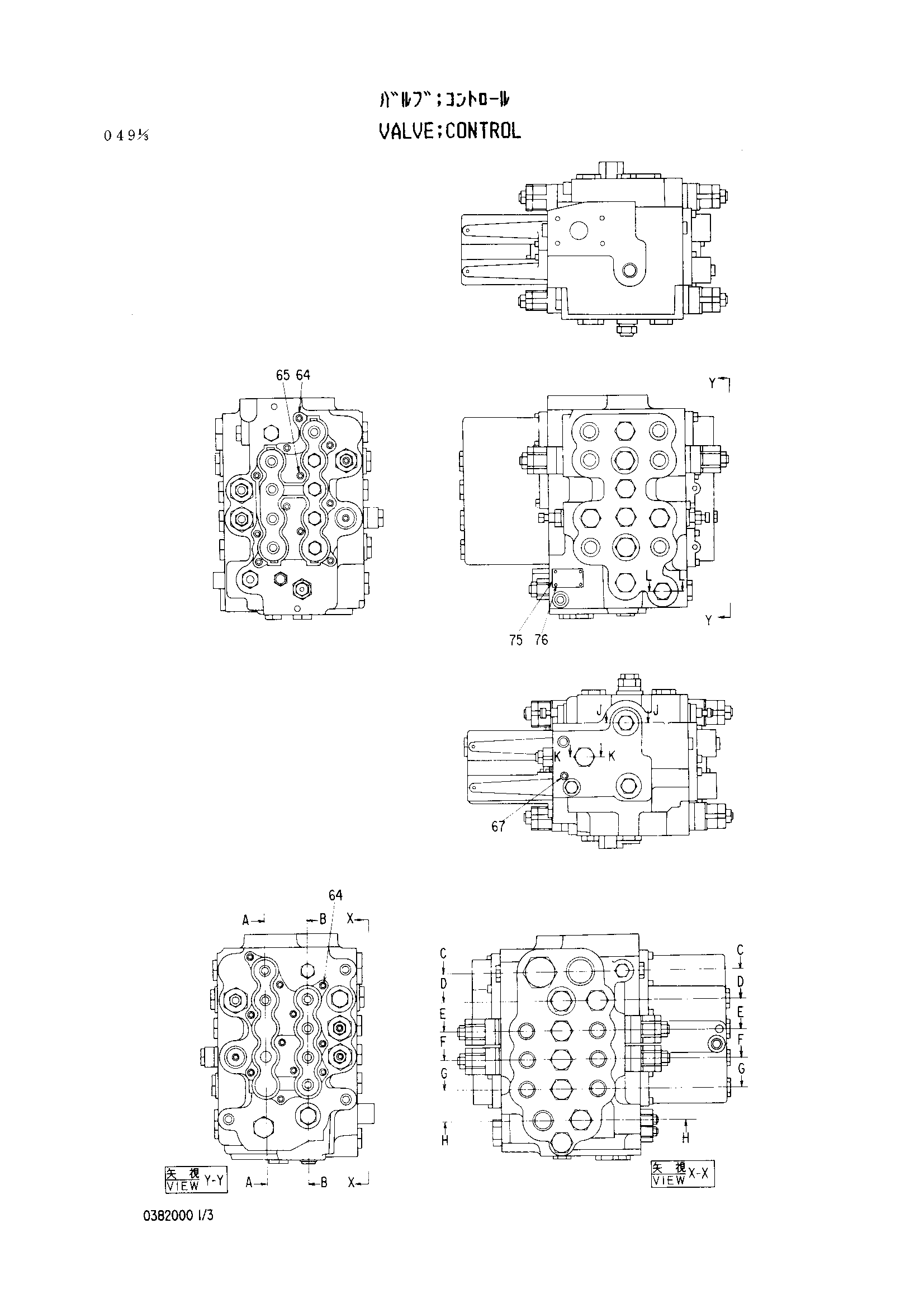

Заводская схема «Гидрораспределитель» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4229314	Гидрораспределитель	1
19	970486	Уплотнительное кольцо	18
20	0382001	Колпачок в сборе	1
21	0332904	Седло пружины	18
22	0332905	Пружина	9
23	0332906	Концевой золотник	9
24	0382002	Колпачок в сборе	1
25	0332910	Шток	1
26	0332908	Пружина	1
27	0103025	Уплотнительное кольцо	2
28	0332909	Пробка	1
29	0382003	Схуттле	1
30	0332911	Пробка	1
31	0332912	Тарельчатый клапан	1
32	0332913	Пружина	2
33	4509180	Уплотнительное кольцо	10
34	0332914	Пробка	4
38	0103012	Тарельчатый клапан	3
39	0103013	Пружина	3
40	4506424	Уплотнительное кольцо	3
41	0332918	Пробка	3
43	0332919	Тарельчатый клапан	1
44	0332920	Пружина	1
45	4506418	Уплотнительное кольцо	15
46	0332921	Пробка	1
47	0332922	Клапан	2
48	0332923	Тарельчатый клапан	1
49	0187502	Пробка	1
50	933226	Уплотнительное кольцо	1
51	0332924	Опорное кольцо	1
52	0332925	Пробка	1
53	0332926	Тарельчатый клапан	6
54	0225209	Пружина	6
55	0225210	Пробка	6
56	0332927	Пробка	1
57	0332928	Втулка	1
58	0332929	Тарельчатый клапан	1
59	0332930	Пружина	1
60	0332931	Пробка	1
61	0332932	Пробка	1
62	0332933	Втулка	2
64	0332934	Болт с внутренним шестигранником	19
65	0382004	Болт с внутренним шестигранником	3
67	94-2010	Пробка	1
68	957366	Уплотнительное кольцо	2
69	0332936	Пробка	2
70	0218608	Пробка	5
71	0225216	Пробка	8
73	4140438	Уплотнительное кольцо	4
84	4506429	Уплотнительное кольцо	1
85	0332940	Пробка	1
87	0332941	Тарельчатый клапан	2
88	0224416	Пружина	2
89	4040813	Опорное кольцо	2
91	4254271	Предохранительный клапан	1
92	4254272	Предохранительный клапан	1
93	4254273	Предохранительный клапан	5
94	4180674	Предохранительный клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
