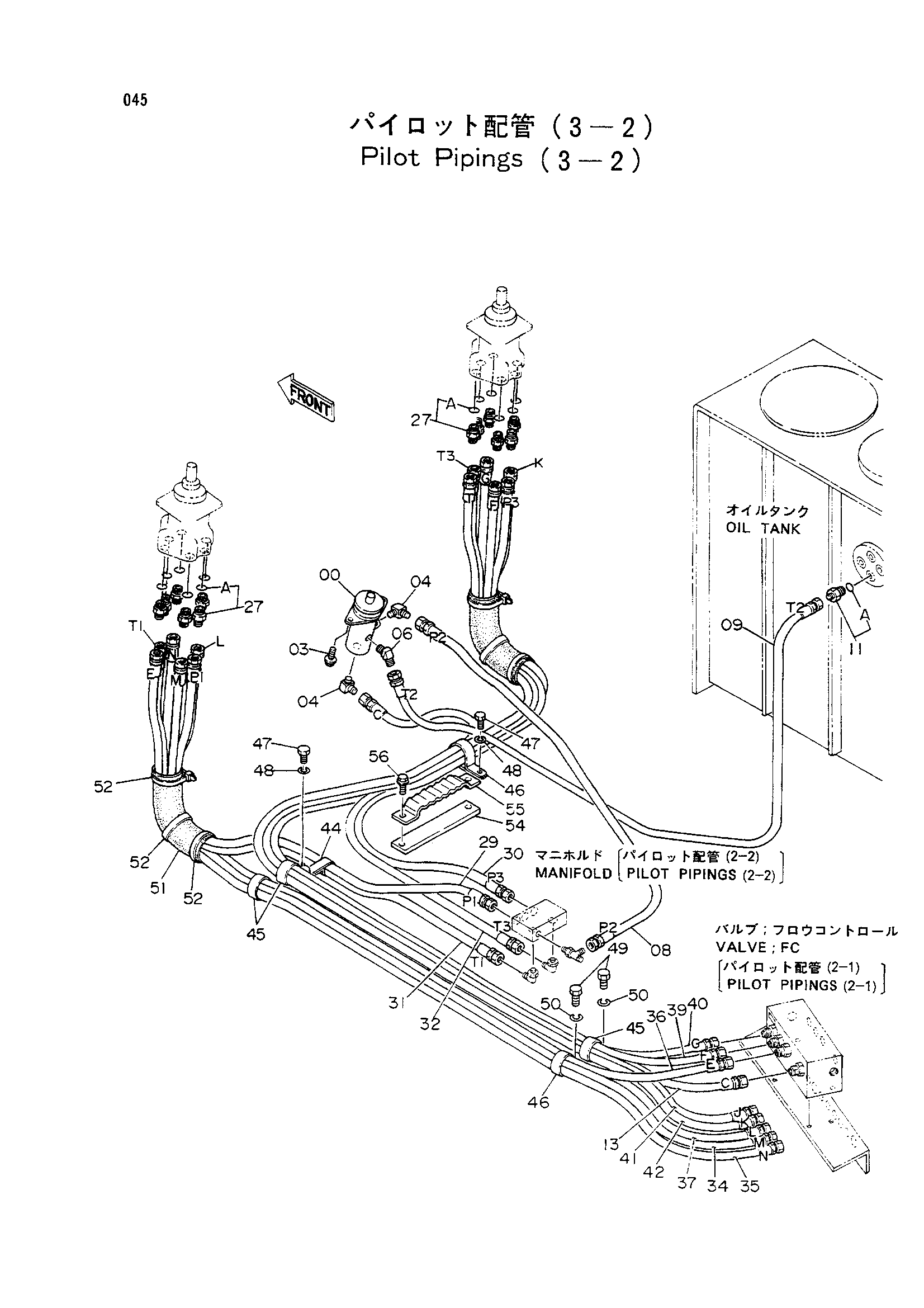

Пилотный трубопроводы (3-2) — HITACHI EX60WD
Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4178125 | Пилотный клапан | 1 |
| 03 | J011025 | Болт с шайбой | 2 |
| 04 | 4154657 | Угловой штуцер | 2 |
| 06 | 4157919 | Угловой штуцер | 1 |
| 08 | 4249377 | Нейлоновый шланг (P2) | 1 |
| 09 | 4249378 | Нейлоновый шланг (T2) | 1 |
| 11 | 4200469 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4203023 | Нейлоновый шланг (C) | 1 |
| 27 | 4200467 | Адаптер | 12 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4249382 | Нейлоновый шланг (P1) | 1 |
| 30 | 4215622 | Нейлоновый шланг (P3) | 1 |
| 31 | 4249383 | Нейлоновый шланг (T1) | 1 |
| 32 | 4249384 | Нейлоновый шланг (T3) | 1 |
| 34 | 4249385 | Нейлоновый шланг (M) | 1 |
| 35 | 4249386 | Нейлоновый шланг (N) | 1 |
| 36 | 4249387 | Нейлоновый шланг (E) | 1 |
| 37 | 4249388 | Нейлоновый шланг (левый) | 1 |
| 39 | 4249389 | Нейлоновый шланг (F) | 1 |
| 40 | 4249390 | Нейлоновый шланг (G) | 1 |
| 41 | 4249391 | Нейлоновый шланг (J) | 1 |
| 42 | 4249392 | Нейлоновый шланг (K) | 1 |
| 44 | 4190264 | Зажим | 1 |
| 45 | 4193848 | Зажим | 3 |
| 46 | 4190265 | Зажим | 2 |
| 47 | J901018 | Болт | 3 |
| 48 | A590910 | Пружинная шайба | 3 |
| 49 | J901218 | Болт | 2 |
| 50 | A590912 | Пружинная шайба | 2 |
| 51 | 4219918 | Резиновая втулка | 2 |
| 52 | 4121859 | Ленточный зажим | 6 |
| 54 | 9727637 | Пластина | 1 |
| 55 | 9727639 | Хомут шланга | 1 |
| 56 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
