Воздушный трубопроводы (1) — HITACHI EX60WD

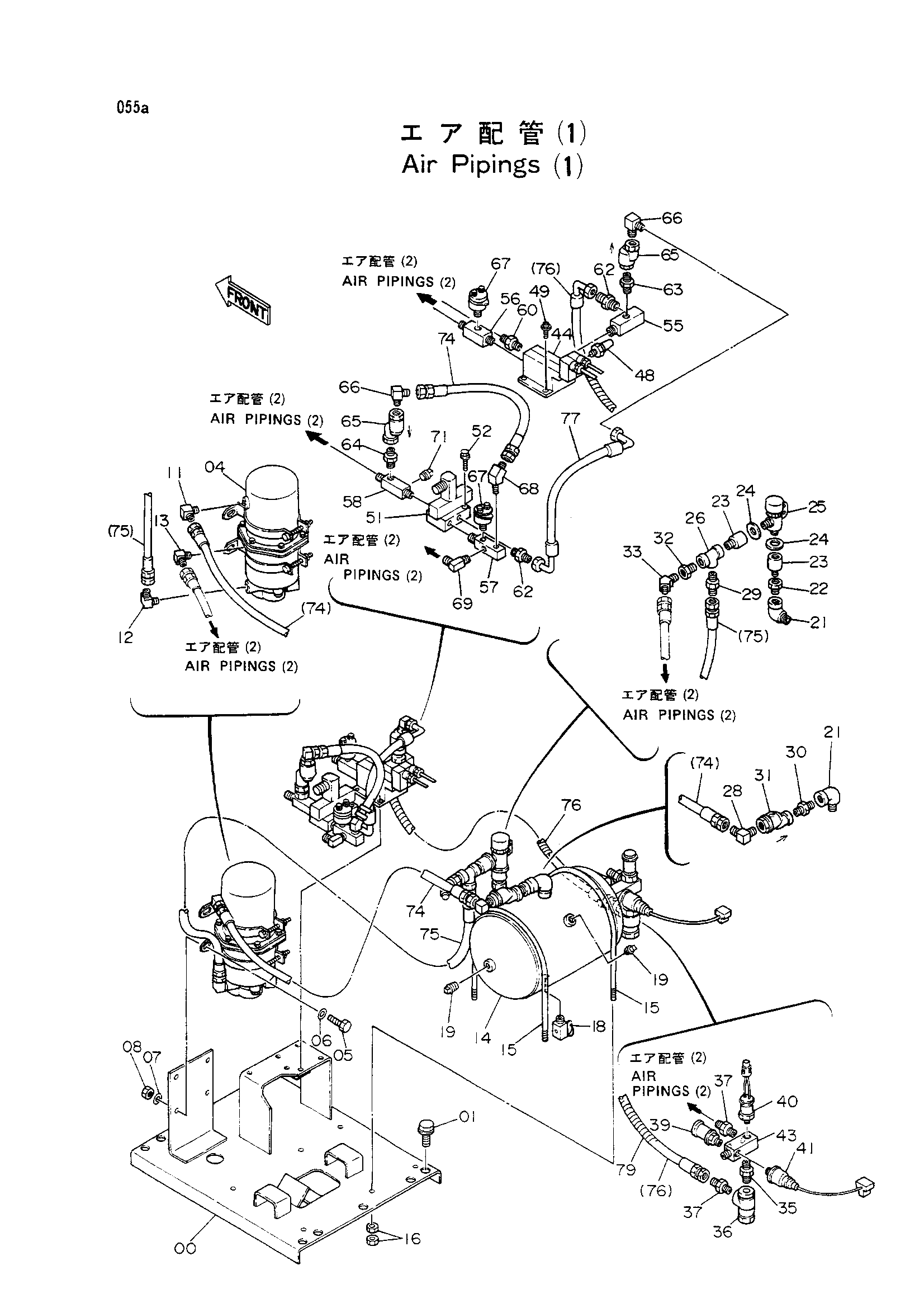

Заводская схема «Воздушный трубопроводы (1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7020324 | Кронштейн | 1 |
| 01 | J031230 | Болт с шайбой | 6 |
| 04 | 4216546 | Осушитель воздушный | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 11 | 4207744 | Угловой штуцер | 1 |
| 12 | 4154656 | Угловой штуцер | 1 |
| 13 | 94-1403 | Угловой штуцер | 1 |
| 14 | 4229392 | Бак воздушный | 1 |
| 15 | 4225005 | U-образный болт | 2 |
| 16 | J950010 | Гайка | 8 |
| 18 | 4216548 | Клапан дренажный | 1 |
| 19 | 94-2024 | Пробка | 2 |
| 21 | 94-0632 | Угловой штуцер | 2 |
| 22 | 94-1602 | Переходник | 1 |
| 23 | 499820 | Адаптер | 2 |
| 24 | 984219 | Уплотнение шайба 20 | 2 |
| 25 | 4092238 | Регулятор | 1 |
| 26 | 94-0661 | Тройник | 1 |
| 28 | 4154657 | Угловой штуцер | 1 |
| 29 | 4215649 | Адаптер | 1 |
| 30 | 94-1902 | Адаптер | 1 |
| 31 | 986953 | Обратный клапан | 1 |
| 32 | 94-1601 | Переходник | 1 |
| 33 | 94-1501 | Угловой штуцер | 1 |
| 35 | 94-1702 | Адаптер | 1 |
| 36 | 4216549 | Клапан | 1 |
| 37 | 4215650 | Адаптер | 2 |
| 39 | 986952 | Клапан защитный | 1 |
| 40 | 4206449 | Выключатель прес | 1 |
| 41 | 4168339 | Блок | 1 |
| 43 | 4249815 | Адаптер | 1 |
| 44 | 4172139 | Электромагнитный клапан | 1 |
| 48 | 4168366 | Глушитель | 1 |
| 49 | J460520 | Винт с шайбой | 4 |
| 51 | 4151536 | Электромагнитный клапан | 1 |
| 52 | J010645 | Болт с шайбой | 2 |
| 55 | 4231462 | Адаптер | 1 |
| 56 | 4232145 | Адаптер | 1 |
| 57 | 4225007 | Адаптер | 1 |
| 58 | 4214340 | Адаптер | 1 |
| 60 | 4154651 | Адаптер | 1 |
| 62 | 4215648 | Адаптер | 2 |
| 63 | 94-1901 | Адаптер | 1 |
| 64 | 94-1702 | Адаптер | 1 |
| 65 | 986953 | Обратный клапан | 2 |
| 66 | 4154657 | Угловой штуцер | 2 |
| 67 | 4086377 | Датчик давления | 2 |
| 68 | 4157919 | Угловой штуцер | 1 |
| 69 | 4224412 | Угловой штуцер | 1 |
| 71 | 94-2022 | Пробка | 1 |
| 74 | 4224415 | Шланг | 2 |
| 75 | 4224416 | Шланг | 1 |
| 76 | 4216435 | Шланг | 1 |
| 77 | 4224417 | Шланг | 1 |
| 79 | 4149557 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
