Воздушный трубопроводы (2) — HITACHI EX60WD

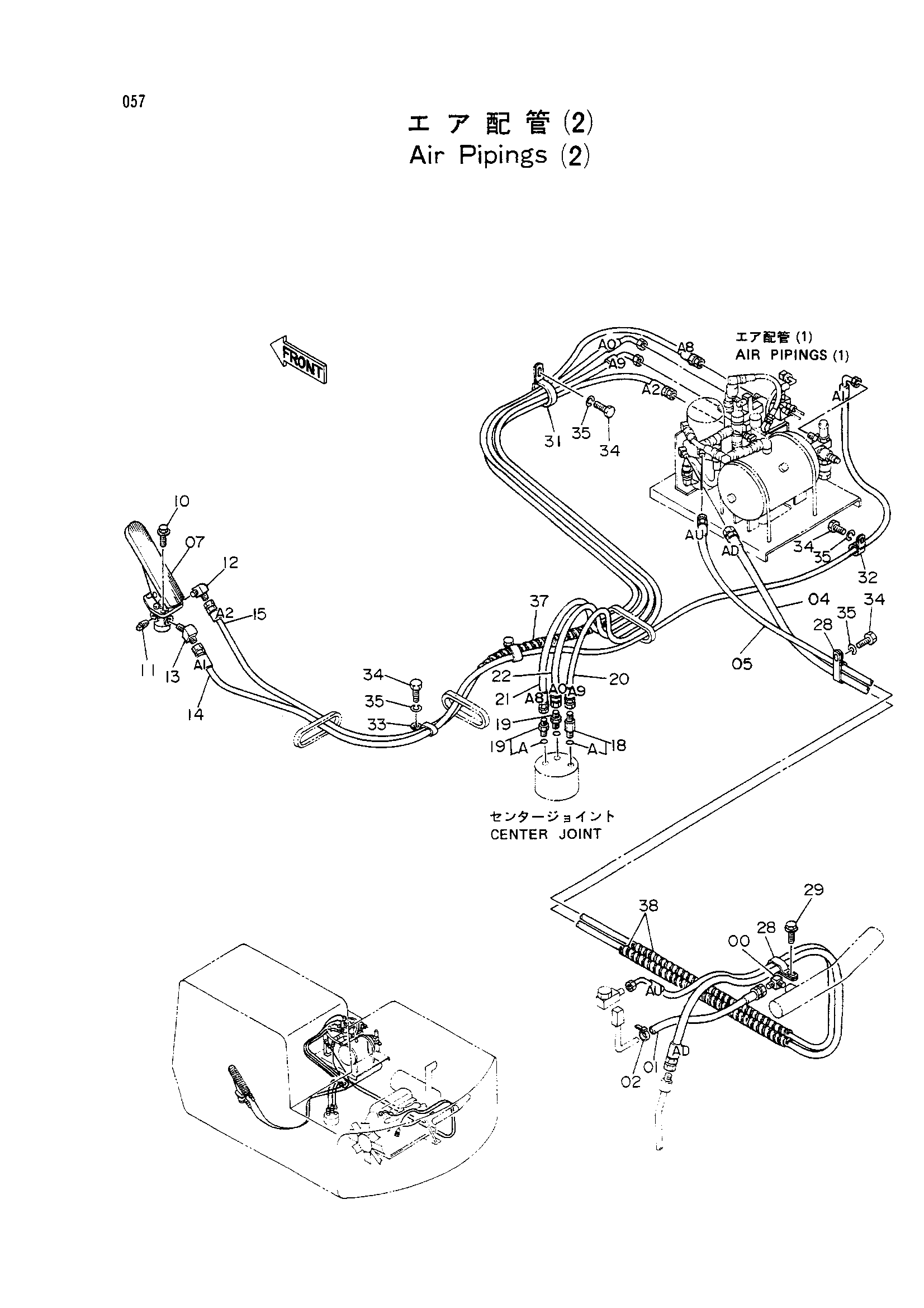

Заводская схема «Воздушный трубопроводы (2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1403 | Угловой штуцер | 1 |
| 01 | 4237465 | Шланг | 1 |
| 02 | 4507228 | Хомут шланга | 1 |
| 04 | 4249398 | Шланг (AD) | 1 |
| 05 | 4249399 | Шланг (AU) | 1 |
| 07 | 4216550 | Тормозной клапан | 1 |
| 10 | J011030 | Болт с шайбой | 3 |
| 11 | 94-2022 | Пробка | 1 |
| 12 | 4154657 | Угловой штуцер | 1 |
| 13 | 4157919 | Угловой штуцер | 1 |
| 14 | 4250000 | Шланг (A1) | 1 |
| 15 | 4250001 | Шланг (A2) | 1 |
| 18 | 4209931 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4250002 | Шланг (A9) | 1 |
| 21 | 4250003 | Шланг (A8) | 1 |
| 22 | 4250004 | Шланг (A0) | 1 |
| 28 | 4190266 | Зажим | 2 |
| 29 | J020820 | Болт с шайбой | 1 |
| 31 | 4190291 | Зажим | 1 |
| 32 | 4190273 | Зажим | 1 |
| 33 | 4190282 | Зажим | 2 |
| 34 | J901018 | Болт | 5 |
| 35 | A590910 | Пружинная шайба | 5 |
| 37 | 4044420 | Защитный кожух | 2 |
| 38 | 4133527 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
