Тормозной клапан — HITACHI EX60WD

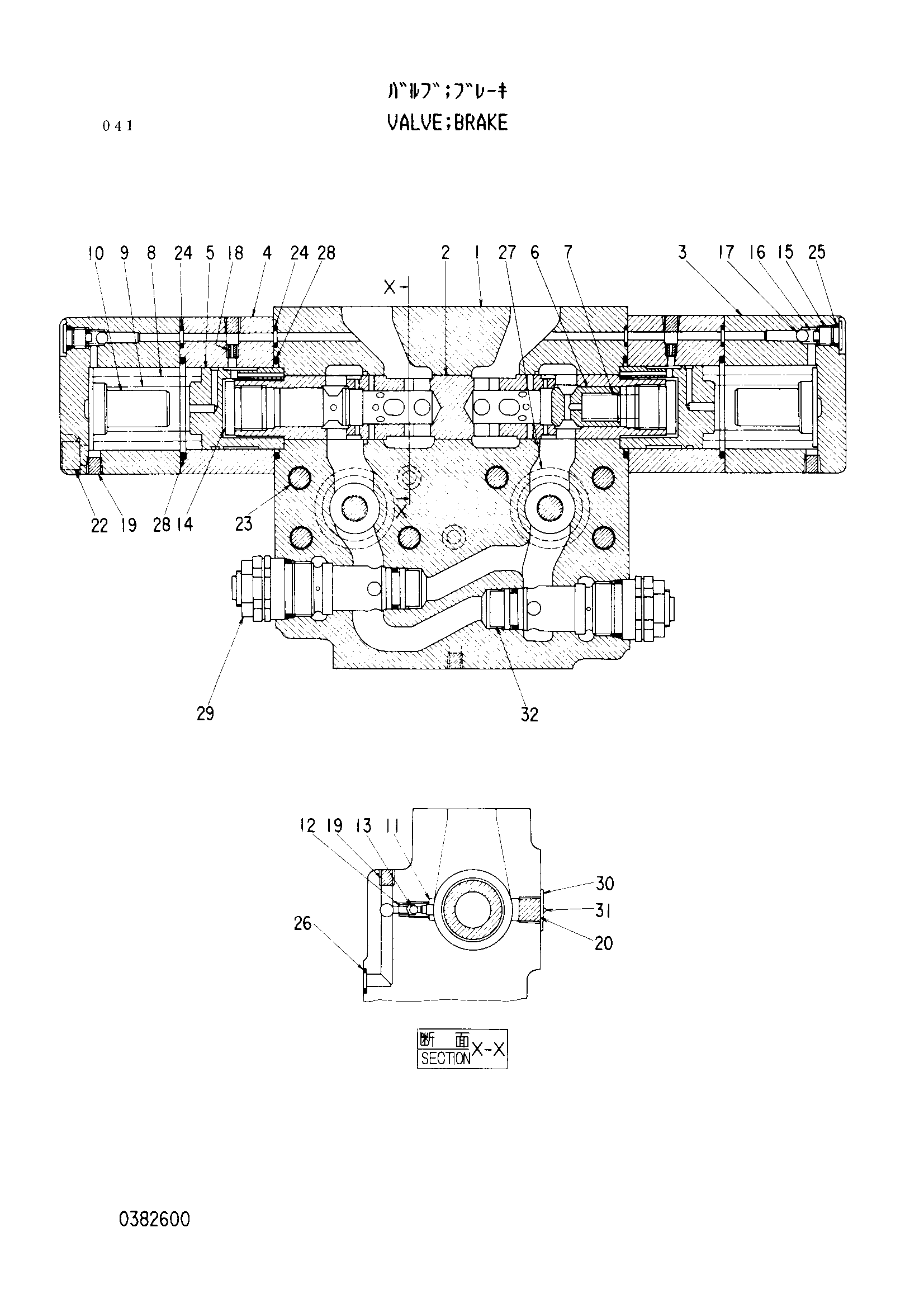

Заводская схема «Тормозной клапан» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4254269 | Тормозной клапан | 1 | |
| 3 | 0323801 | Крышка | 2 |
| 8 | 0323802 | Пружина | 2 |
| 9 | 0323803 | Пружина | 2 |
| 10 | 0323804 | Фиксатор | 2 |
| 11 | 0215209 | Пробка | 2 |
| 12 | 0215210 | Направляющая | 2 |
| 13 | 0215223 | Стальной шарик | 2 |
| 14 | 0230125 | Пробка | 2 |
| 15 | 0323806 | Пробка | 2 |
| 16 | 0323807 | Пружина | 2 |
| 17 | 0323808 | Стальной шарик | 2 |
| 18 | 0382601 | Дроссель | 2 |
| 19 | 0253908 | Пробка | 9 |
| 20 | 0264224 | Пробка | 4 |
| 22 | 0323810 | Болт с внутренним шестигранником | 8 |
| 23 | 0264217 | Болт с внутренним шестигранником | 6 |
| 24 | 4506407 | Уплотнительное кольцо | 4 |
| 25 | 4506408 | Уплотнительное кольцо | 2 |
| 26 | 4506409 | Уплотнительное кольцо | 2 |
| 27 | A811035 | Уплотнительное кольцо | 2 |
| 28 | A811045 | Уплотнительное кольцо | 4 |
| 29 | 4254270 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
