Шасси — HITACHI EX60WD

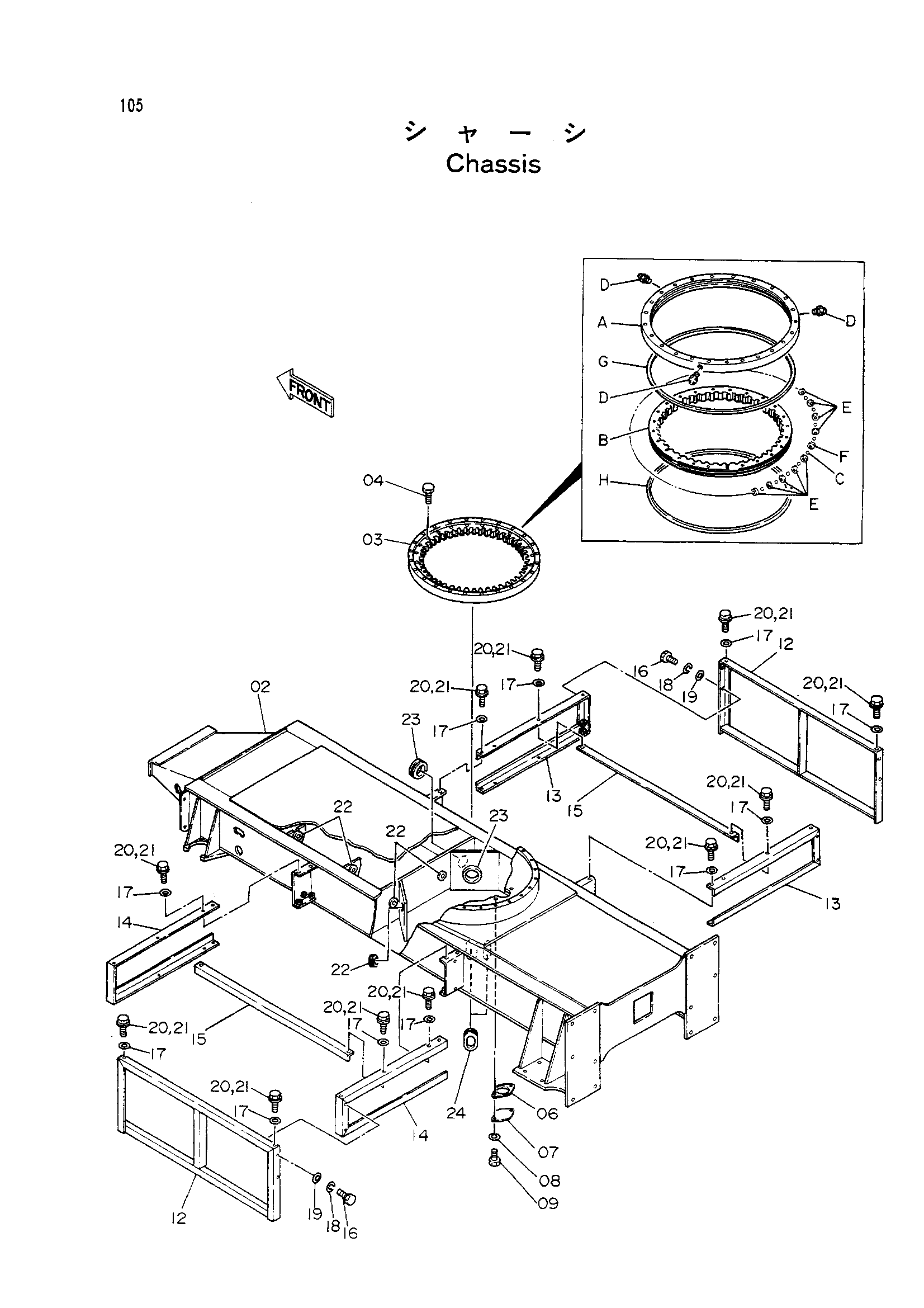

Заводская схема «Шасси» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 5002438 | Шасси | 1 |
| 03 | 4193433 | Подшипник. свингкиркл | 1 |
| 03C | 4218311 | Шарик (1=66 детали) | 1 |
| 03D | J75482 | Штуцер | 3 |
| 03E | 4218312 | Опора | 42 |
| 03F | 4218313 | Опора | 24 |
| 03G | 4218314 | Уплотнение | 1 |
| 03H | 4218315 | Уплотнение | 1 |
| 04 | J931690 | Болт | 24 |
| 06 | 4211149 | Манжета | 1 |
| 07 | 4128863 | Пластина | 1 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J901020 | Болт | 2 |
| 12 | 7020341 | Опора | 2 |
| 13 | 8043381 | Опора R | 2 |
| 14 | 8043382 | Опора L | 2 |
| 15 | 9731353 | Опора | 2 |
| 16 | J901230 | Болт | 6 |
| 17 | A590112 | Плоская шайба | 26 |
| 18 | A590912 | Пружинная шайба | 6 |
| 19 | 449490 | Плоская шайба | 6 |
| 20 | J021230 | Болт с шайбой | 26 |
| 20 | J901230 | Болт | 26 |
| 21 | A590912 | Пружинная шайба | 26 |
| 22 | 4201995 | Резиновая втулка | 5 |
| 23 | 4232527 | Резиновая втулка | 2 |
| 24 | 4203588 замена: 4266143 | Резиновая втулка | 2 |
| 24 | 4266143 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
