Запасные педаль <смещаемый стрела>(гидромолот и красхер) — HITACHI EX60WD

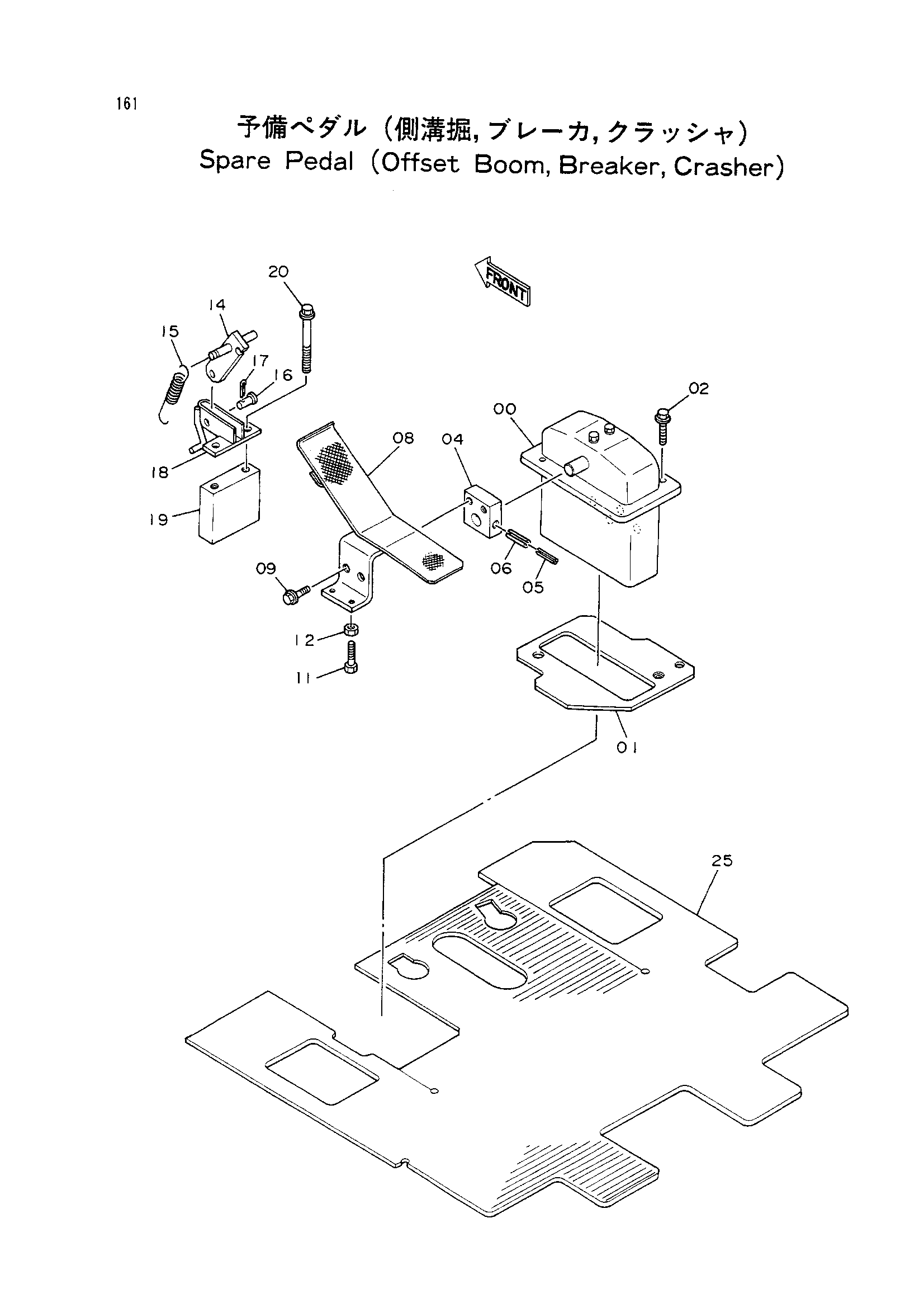

Заводская схема «Запасные педаль <смещаемый стрела>(гидромолот и красхер)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072923 | Пилотный клапан | 1 |
| 01 | 9731012 | Пластина | 1 |
| 02 | J011035 | Болт с шайбой | 3 |
| 04 | 4211166 | Кронштейн | 1 |
| 05 | 4205317 | Пружинный штифт | 1 |
| 06 | 4205318 | Пружинный штифт | 1 |
| 08 | 8046079 | Педаль | 1 |
| 09 | J021025 | Болт с шайбой | 2 |
| 11 | 4241304 | Болт | 2 |
| 12 | M500807 | Гайка | 2 |
| 14 | 9733399 | Кронштейн | 1 |
| 15 | 4149125 | Пружина | 1 |
| 16 | A741026 | Палец | 1 |
| 17 | A763016 | Шплинт | 1 |
| 18 | 8034081 | Кронштейн | 1 |
| 19 | 4211167 | Проставка | 1 |
| 20 | J011000 | Болт с шайбой | 2 |
| 25 | 2030153 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
