Отвал трубопроводы (верхняя платформа)<с аутригер> — HITACHI EX60WD

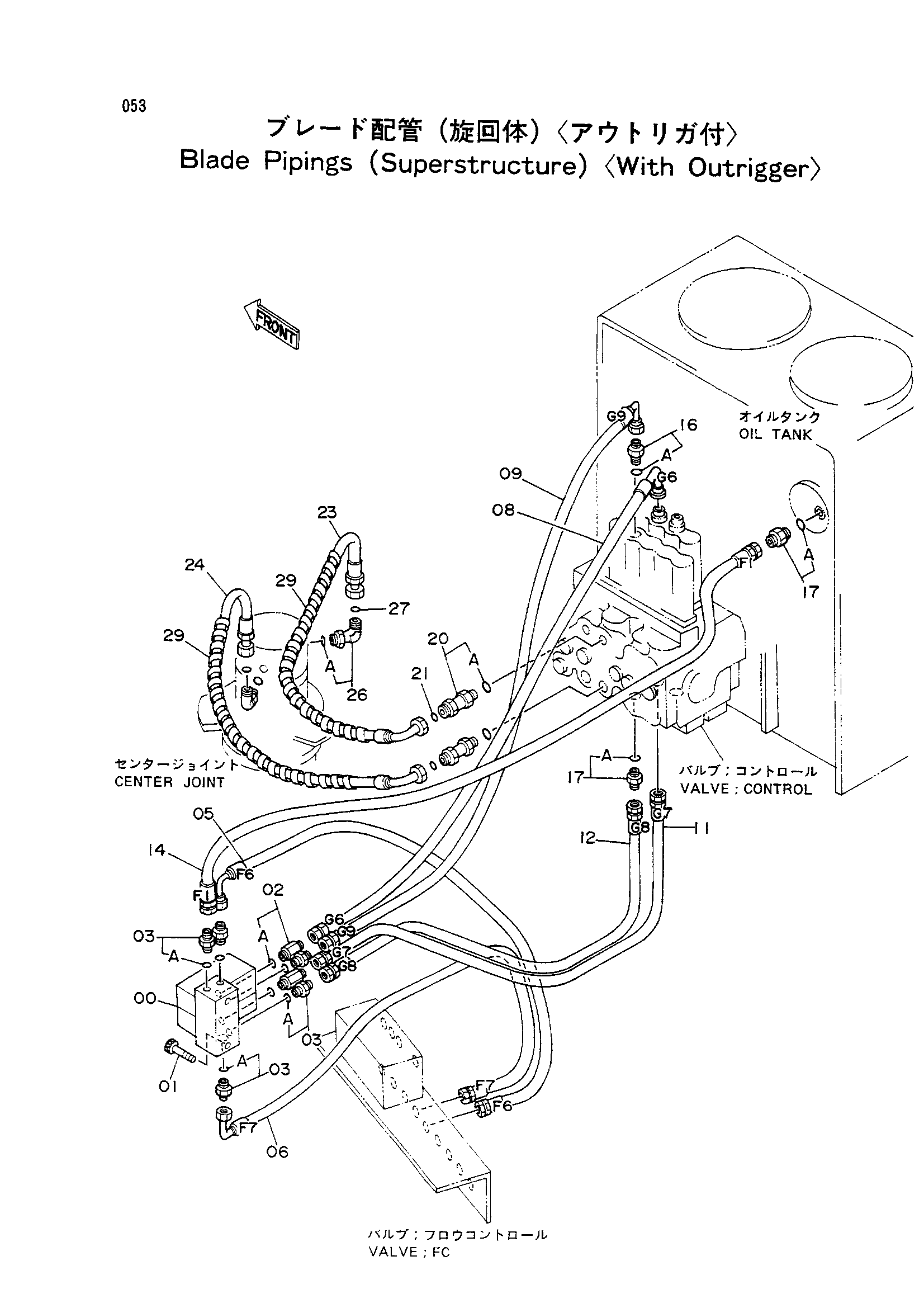

Заводская схема «Отвал трубопроводы (верхняя платформа)<с аутригер>» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199095 | Электромагнитный клапан | 1 |
| 01 | M340865 | Болт с внутренним шестигранником | 2 |
| 02 | 4200467 | Адаптер | 2 |
| 02 | 4223934 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200467 | Адаптер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4250005 | Нейлоновый шланг (F6) | 1 |
| 06 | 4250006 | Нейлоновый шланг (F7) | 1 |
| 08 | 4250007 | Нейлоновый шланг (G6) | 1 |
| 09 | 4250008 | Нейлоновый шланг (G9) | 1 |
| 11 | 4250009 | Нейлоновый шланг (G7) | 1 |
| 12 | 4250010 | Нейлоновый шланг (G8) | 1 |
| 14 | 4250011 | Нейлоновый шланг (F1) | 1 |
| 16 | 4202422 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4200466 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4199247 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4138938 | Уплотнительное кольцо | 2 |
| 23 | 4196293 | Шланг | 1 |
| 24 | 4196290 | Шланг | 1 |
| 26 | 4200580 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4138938 | Уплотнительное кольцо | 2 |
| 29 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
