Гидроцилиндр — HITACHI EX60WD

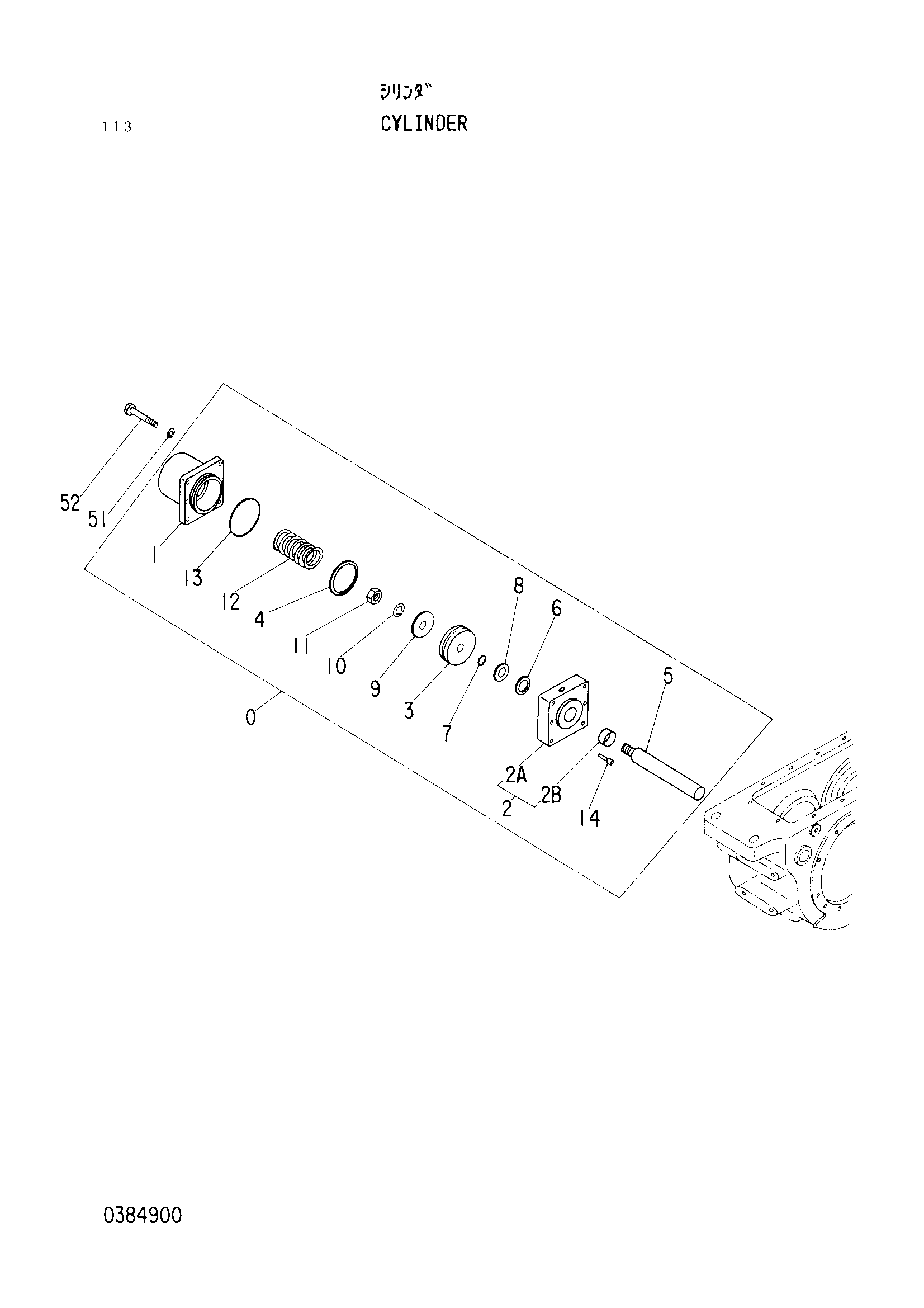

Заводская схема «Гидроцилиндр» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0 | 0384901 | Гидроцилиндр. в сборе | 1 |
| 2 | 0384902 | Проставка в сборе | 1 |
| 2A | 0384903 | Проставка | 1 |
| 2B | 0384904 | Втулка | 1 |
| 3 | 0384905 | Поршень | 1 |
| 4 | 0384906 | Уплотнение | 1 |
| 5 | 0384907 | Шток | 1 |
| 6 | 0384908 | Уплотнение | 1 |
| 7 | 962567 | Уплотнительное кольцо | 1 |
| 8 | 0384909 | Шайба | 1 |
| 9 | 0384910 | Седло пружины | 1 |
| 10 | 0384911 | Шайба | 1 |
| 11 | 0384912 | Гайка | 1 |
| 12 | 0384913 | Пружина | 1 |
| 13 | A810075 | Уплотнительное кольцо | 1 |
| 14 | 0384914 | Болт | 2 |
| 51 | A590910 | Пружинная шайба | 4 |
| 52 | 0384915 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
