Каталог запчастей HITACHI
Электрооборудование (1-1) — HITACHI EX60WD

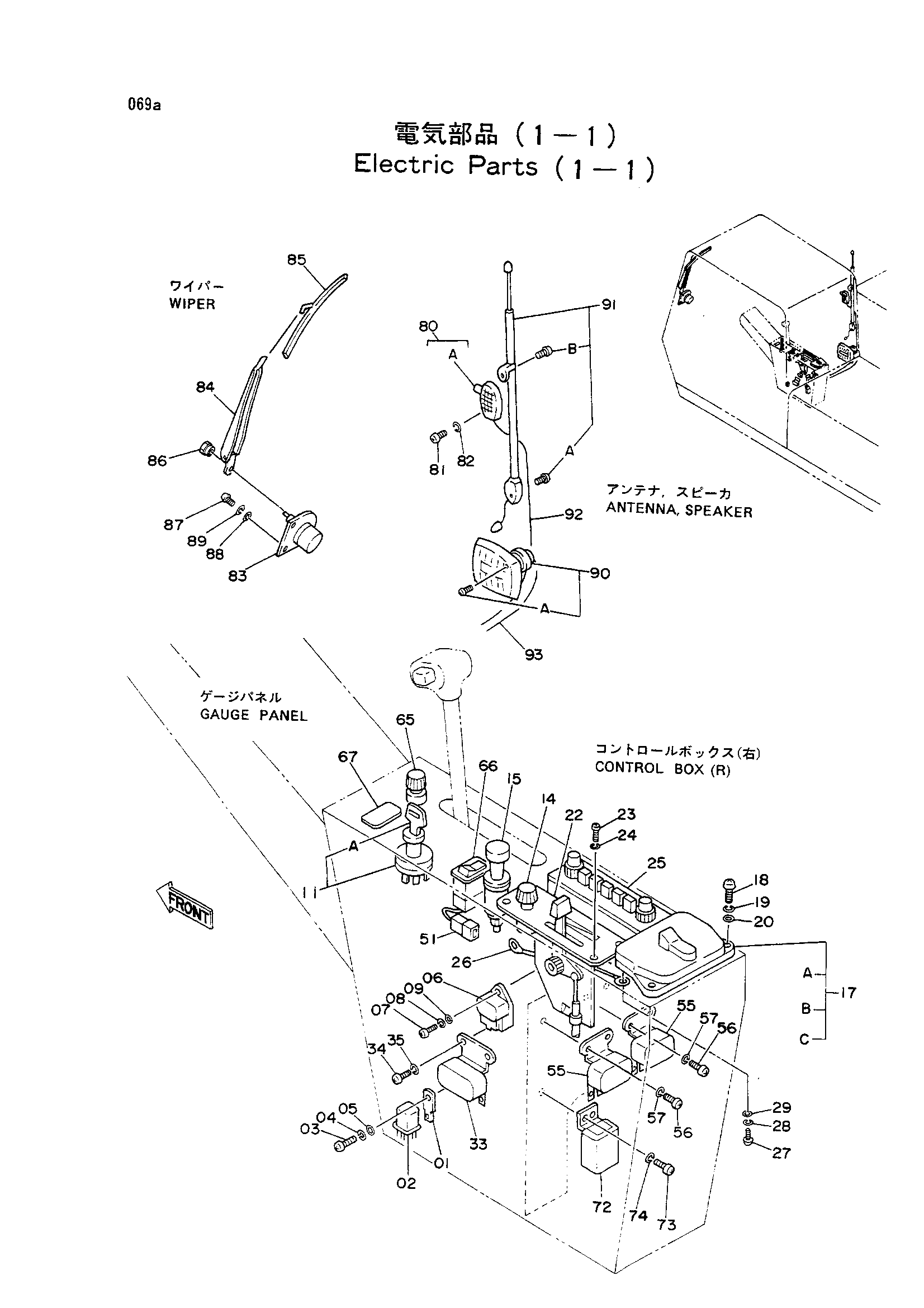

Заводская схема «Электрооборудование (1-1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| !!A | 4187757 | Шпонка запуск | 1 |
| 01 | 4185909 | Кронштейн | 1 |
| 02 | 4170822 | Реле хоурметер | 1 |
| 03 | M430613 | Винт | 1 |
| 04 | A590906 | Пружинная шайба | 1 |
| 05 | A590106 | Плоская шайба | 1 |
| 06 | 4203680 | Таймер отопитель | 1 |
| 07 | M430613 | Винт | 1 |
| 08 | A590906 | Пружинная шайба | 1 |
| 09 | A590106 | Плоская шайба | 1 |
| 11 | 4186743 | Замок зажигания | 1 |
| 14 | 4184397 | Выключатель | 1 |
| 15 | 4184395 | Лигхтер | 1 |
| 17 | 4209353 | Короб предохранитель | 1 |
| 17A | 4208246 | Предохранитель (1A) | 3 |
| 17B | 4195610 | Предохранитель (10A) | 9 |
| 17C | 4127781 | Предохранитель (15A) | 5 |
| 18 | J850625 | Винт | 2 |
| 19 | J251006 | Пружинная шайба | 2 |
| 20 | J250006 | Плоская шайба | 2 |
| 22 | 4189169 | Контроллер | 1 |
| 23 | J850410 | Винт | 4 |
| 24 | J251004 | Пружинная шайба | 4 |
| 25 | 4043976 | Радио | 1 |
| 26 | 4146992 | Провод электрический | 1 |
| 27 | M430510 | Винт | 1 |
| 28 | A590905 | Пружинная шайба | 1 |
| 29 | A590105 | Плоская шайба | 1 |
| 33 | 4505392 | Реле | 1 |
| 34 | M430610 | Винт | 2 |
| 35 | A590906 | Пружинная шайба | 2 |
| 51 | 4192489 | Диод | 3 |
| 55 | 4149142 | Реле | 2 |
| 56 | M430510 | Винт | 4 |
| 57 | A590905 | Пружинная шайба | 4 |
| 65 | 4201802 | Выключатель | 1 |
| 66 | 4209356 | Выключатель | 1 |
| 67 | 4209103 | Крышка | 1 |
| 72 | 4205029 | Реле | 1 |
| 73 | M430610 | Винт | 1 |
| 74 | A590906 | Пружинная шайба | 1 |
| 80 | 4187082 | Плафон кабины | 1 |
| 80A | 4187083 | Лампа | 1 |
| 81 | M430513 | Винт | 2 |
| 82 | A590905 | Пружинная шайба | 2 |
| 83 | 4151076 | Мотор стеклоочистителя | 1 |
| 84 | 4101832 | Рычаг стеклоочистителя | 1 |
| 85 | 4101833 | Щётка стеклоочистителя | 1 |
| 86 | 4050479 | Гайка | 1 |
| 87 | J850510 | Винт | 2 |
| 88 | J250005 | Плоская шайба | 2 |
| 89 | J251005 | Пружинная шайба | 2 |
| 90 | 4121152 | Динамик | 1 |
| 90A | 4210414 | Винт | 4 |
| 91 | 4123177 | Антенна | 1 |
| 91A | 4210412 | Винт | 1 |
| 91B | 4210413 | Винт | 1 |
| 92 | 4215751 | Жгут проводов | 1 |
| 93 | 4215752 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
