Ауто-идлинг трубопроводы — HITACHI EX60WD

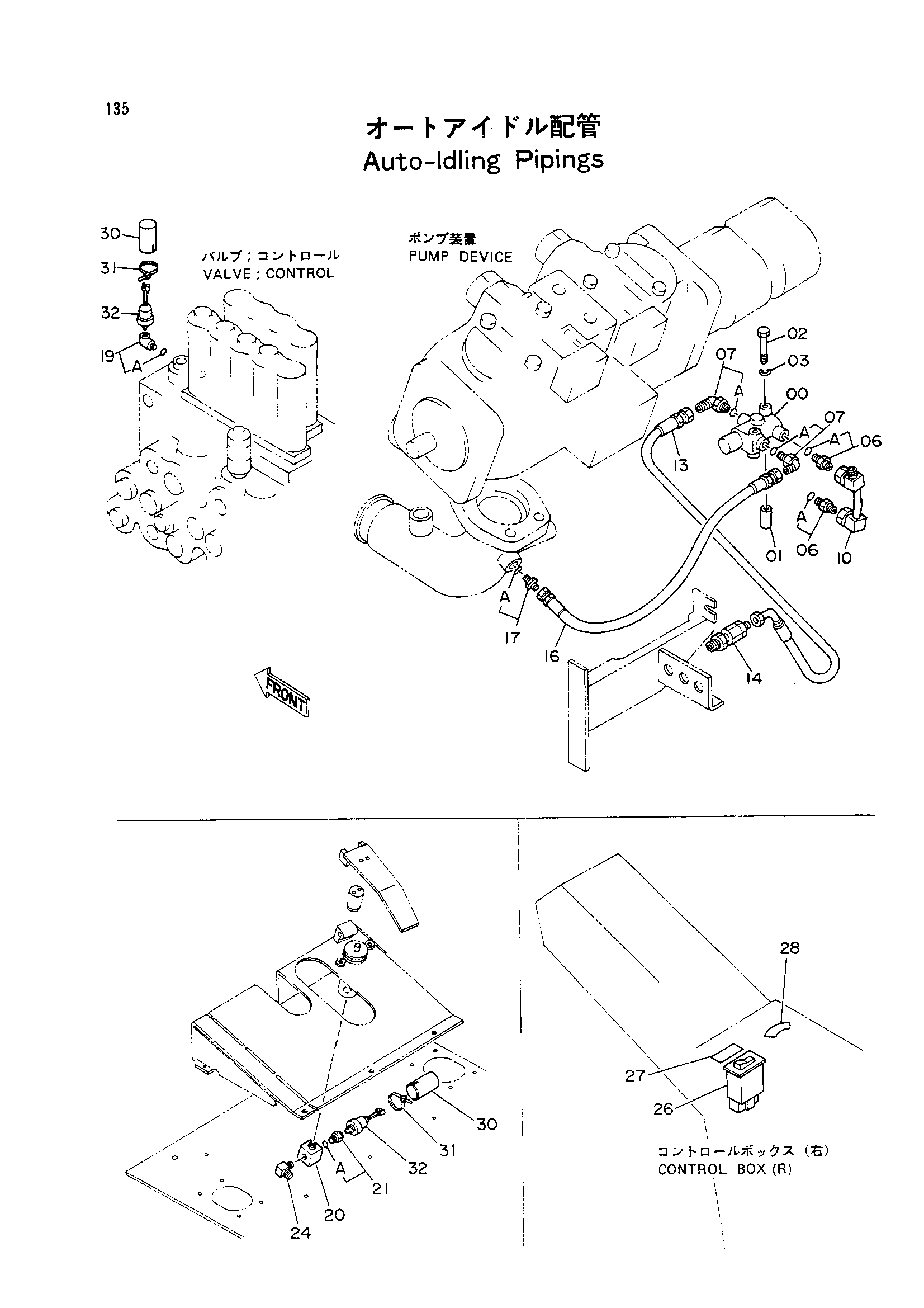

Заводская схема «Ауто-идлинг трубопроводы» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200389 | Электромагнитный клапан | 1 |
| 01 | 4237466 | Проставка | 2 |
| 02 | 4250014 | Болт | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 06 | 4200467 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154670 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 8038382 | Трубка | 1 |
| 13 | 4249393 | Нейлоновый шланг | 1 |
| 14 | 4187914 | Гидроцилиндр | 1 |
| 16 | 4249394 | Нейлоновый шланг | 1 |
| 17 | 4200465 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4222750 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4240459 | Адаптер | 1 |
| 21 | 4229247 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4154657 | Угловой штуцер | 1 |
| 26 | 4209356 | Выключатель | 1 |
| 27 | 4253509 | Информационная табличка | 1 |
| 28 | 4207080 | Информационная табличка | 1 |
| 30 | 4207239 | Колпачок | 2 |
| 31 | 4055311 | Ленточный зажим | 2 |
| 32 | 4259333 | Датчик давления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
