Шестерня — HITACHI EX60WD

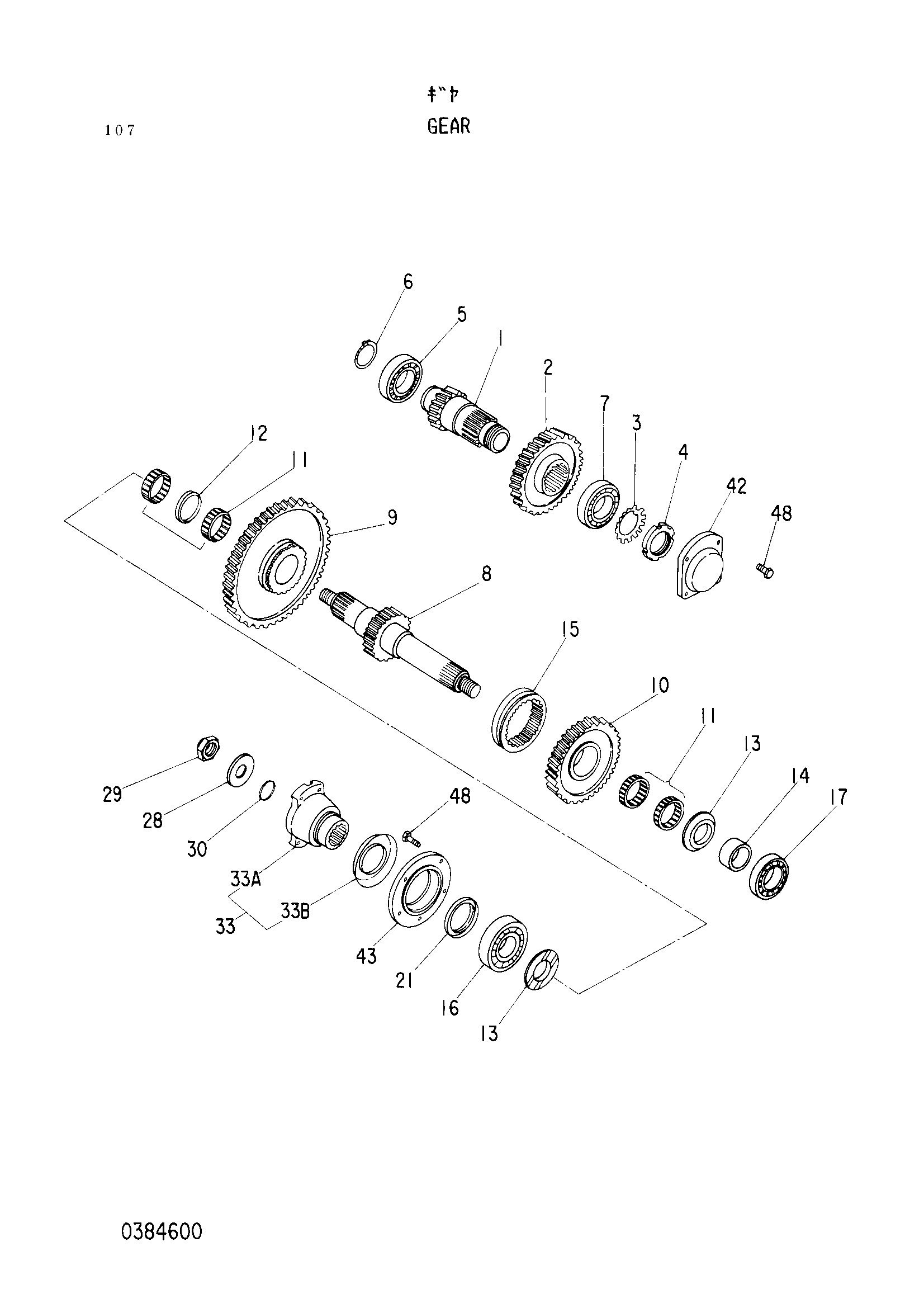

Заводская схема «Шестерня» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0384601 | Вал | 1 |
| 2 | 0384602 | Шестерня | 1 |
| 3 | 0384603 | Шайба | 1 |
| 4 | 0384604 | Гайка | 1 |
| 5 | 0384605 | Шариковый подшипник | 1 |
| 6 | 991345 | Стопорное кольцо | 1 |
| 7 | 0384606 | Шариковый подшипник | 1 |
| 8 | 0384607 | Вал | 1 |
| 9 | 0384608 | Шестерня | 1 |
| 10 | 0384609 | Шестерня | 1 |
| 11 | 0384610 | Игольчатый подшипник | 4 |
| 12 | 0384611 | Кольцо | 1 |
| 13 | 0384612 | Шайба | 2 |
| 14 | 0384613 | Проставка | 1 |
| 15 | 0384614 | Втулка | 1 |
| 16 | 0384615 | Шариковый подшипник | 1 |
| 17 | 0384616 | Шариковый подшипник | 1 |
| 21 | 0384617 | Масляное уплотнение | 1 |
| 28 | 0384618 | Шайба | 1 |
| 29 | 0384619 | Стопорная гайка | 1 |
| 30 | 0153725 | Уплотнительное кольцо | 1 |
| 33 | 0384620 | Фланец в сборе | 1 |
| 33A | 0384621 | Фланец | 1 |
| 33B | 0384622 | Крышка | 1 |
| 42 | 0384623 | Крышка | 1 |
| 43 | 0384624 | Крышка | 1 |
| 48 | 0384625 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
