Аутригер — HITACHI EX60WD

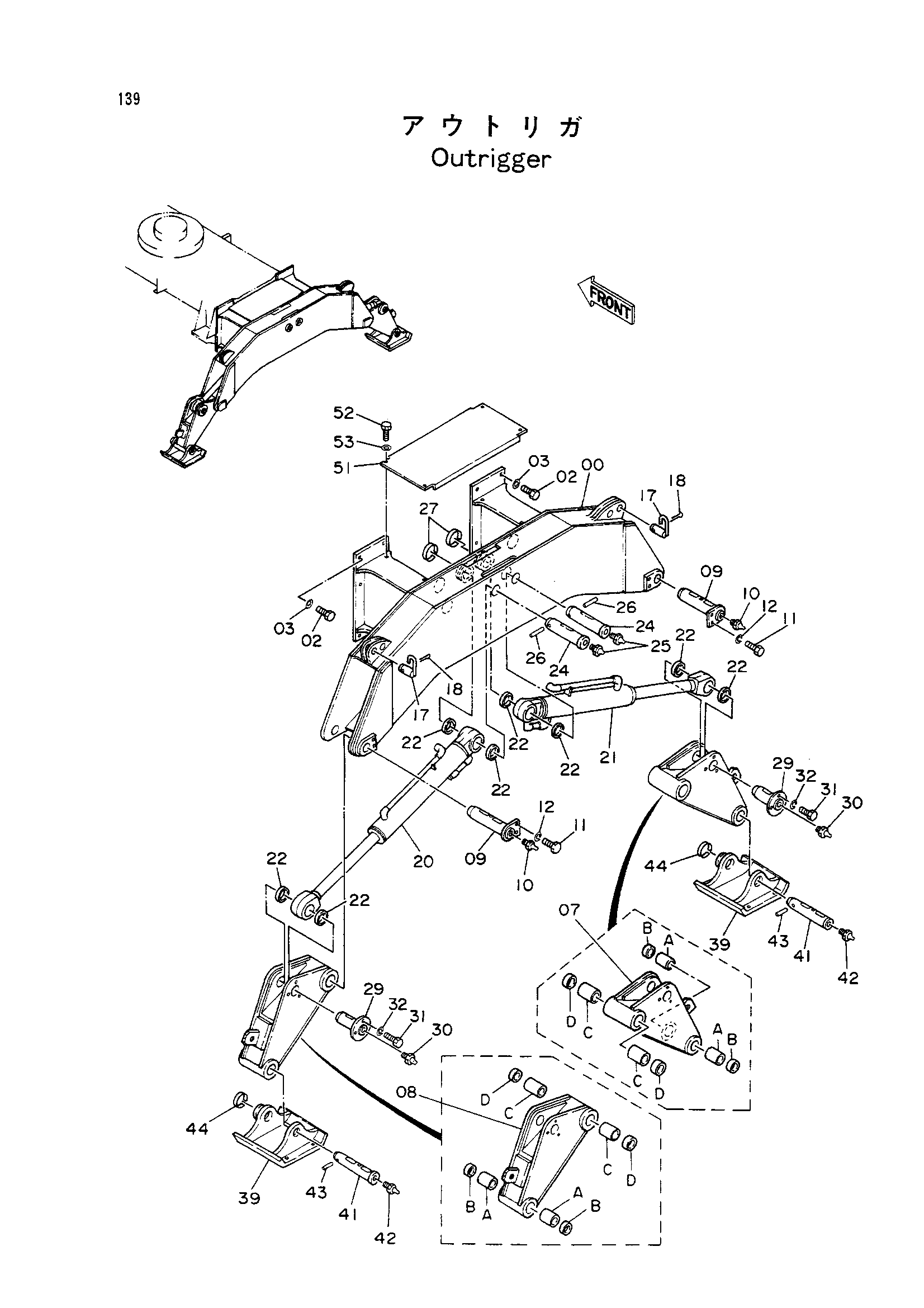

Заводская схема «Аутригер» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8043249 | Беам аутригер | 1 |
| 02 | J931845 | Болт | 12 |
| 03 | 4114406 | Шайба | 12 |
| 07 | 8043248 | Аутригер (правый) | 1 |
| 07A | 4197841 | Втулка | 2 |
| 07B | 4094088 | Пылезащитное уплотнение | 2 |
| 07C | 4198296 | Втулка | 2 |
| 07D | 4082194 | Пылезащитное уплотнение | 2 |
| 08 | 8044771 | Аутригер (левый) | 1 |
| 08A | 4197841 | Втулка | 2 |
| 08B | 4094088 | Пылезащитное уплотнение | 2 |
| 08C | 4198296 | Втулка | 2 |
| 08D | 4082194 | Пылезащитное уплотнение | 2 |
| 09 | 8043245 | Палец | 2 |
| 10 | J75481 | Штуцер | 2 |
| 11 | J901225 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 17 | 9726346 | Стопорный палец | 2 |
| 18 | 487041 | Стопорный палец | 2 |
| 20 | 4235034 | Гидроцилиндр. (правый) | 1 |
| 21 | 4230931 | Гидроцилиндр. (левый) | 1 |
| 22 | 4117954 | Пылезащитное уплотнение | 8 |
| 24 | 3044066 | Палец | 2 |
| 25 | J75481 | Штуцер | 2 |
| 26 | 4065689 | Палец | 2 |
| 27 | 4065688 | Кольцо | 2 |
| 29 | 8043244 | Палец | 2 |
| 30 | J75481 | Штуцер | 2 |
| 31 | J901025 | Болт | 6 |
| 32 | A590910 | Пружинная шайба | 6 |
| 39 | 8043247 | Поплавок | 2 |
| 41 | 3044065 | Палец | 2 |
| 42 | J75481 | Штуцер | 2 |
| 43 | 4141001 | Палец | 2 |
| 44 | 4141000 | Кольцо | 2 |
| 51 | 4230930 | Крышка | 1 |
| 52 | J901025 | Болт | 4 |
| 53 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
