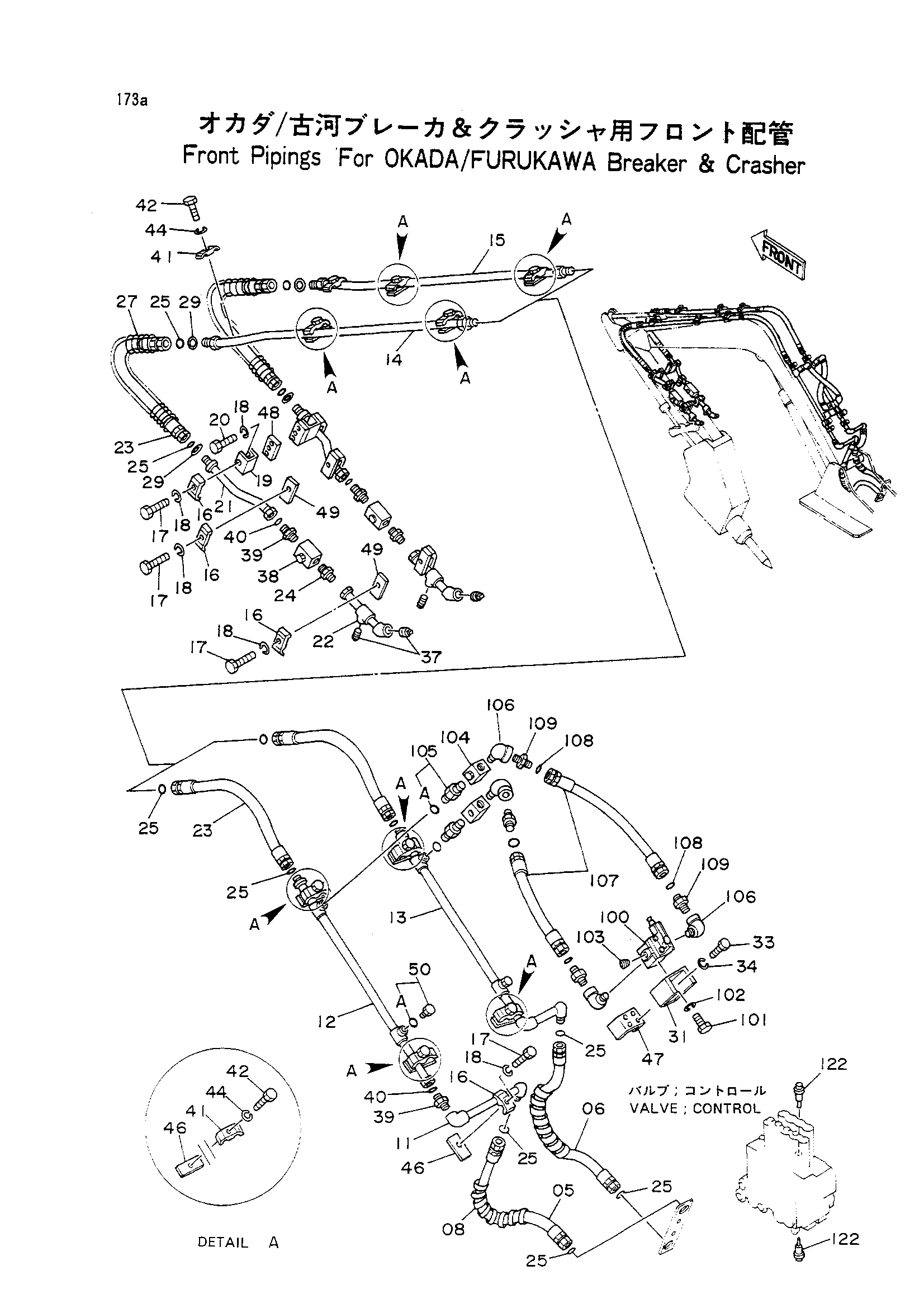

Передний трубопроводы для окада / фурукава гидромолот и красхер — HITACHI EX60WD

Заводская схема «Передний трубопроводы для окада / фурукава гидромолот и красхер» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	4258637	Шланг	1
06	4258850	Шланг	1
08	4044420	Защитный кожух	4
11	9735130	Трубка	1
12	8048127	Трубка	1
13	8048126	Трубка	1
14	8048128	Трубка	1
15	8042016	Трубка	1
16	4190126	Хомут трубки	7
17	J901255	Болт	7
18	A590912	Пружинная шайба	11
19	4218369	Кронштейн	2
20	J901235	Болт	4
21	9730323	Трубка	2
22	9733856	Трубка	2
23	4187389	Шланг	4
24	94-1304	Адаптер	2
25	4187308	Уплотнительное кольцо	12
27	4053613	Защитный кожух	2
29	4203220	Шайба	4
31	9735781	Кронштейн	1
33	J901225	Болт	4
34	A590912	Пружинная шайба	4
37	94-2025	Пробка	4
38	4205902	Запорный клапан	2
39	4209818	Адаптер	3
40	4187328	Уплотнительное кольцо	3
41	4141806	Хомут трубки	10
42	J901255	Болт	10
44	A590912	Пружинная шайба	10
46	4137298	Седло винта	9
47	4201774	Седло винта	1
48	4218287	Седло винта	2
49	4189579	Седло винта	4
50	4174542	Пробка	2
50A	4506424	Уплотнительное кольцо	1
100	4216291	Предохранительный клапан	1
101	J900816	Болт	3
102	A590908	Пружинная шайба	3
103	94-2013	Пробка	1
104	4216176	Запорный клапан	2
105	4217207	Адаптер	2
105A	4506418	Уплотнительное кольцо	1
106	94-0632	Угловой штуцер	4
107	4218440	Шланг	2
108	4138938	Уплотнительное кольцо	4
109	4217265	Адаптер	4
122	4157024	Клапан релифе	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
