Тормоз трубопроводы — HITACHI EX60WD

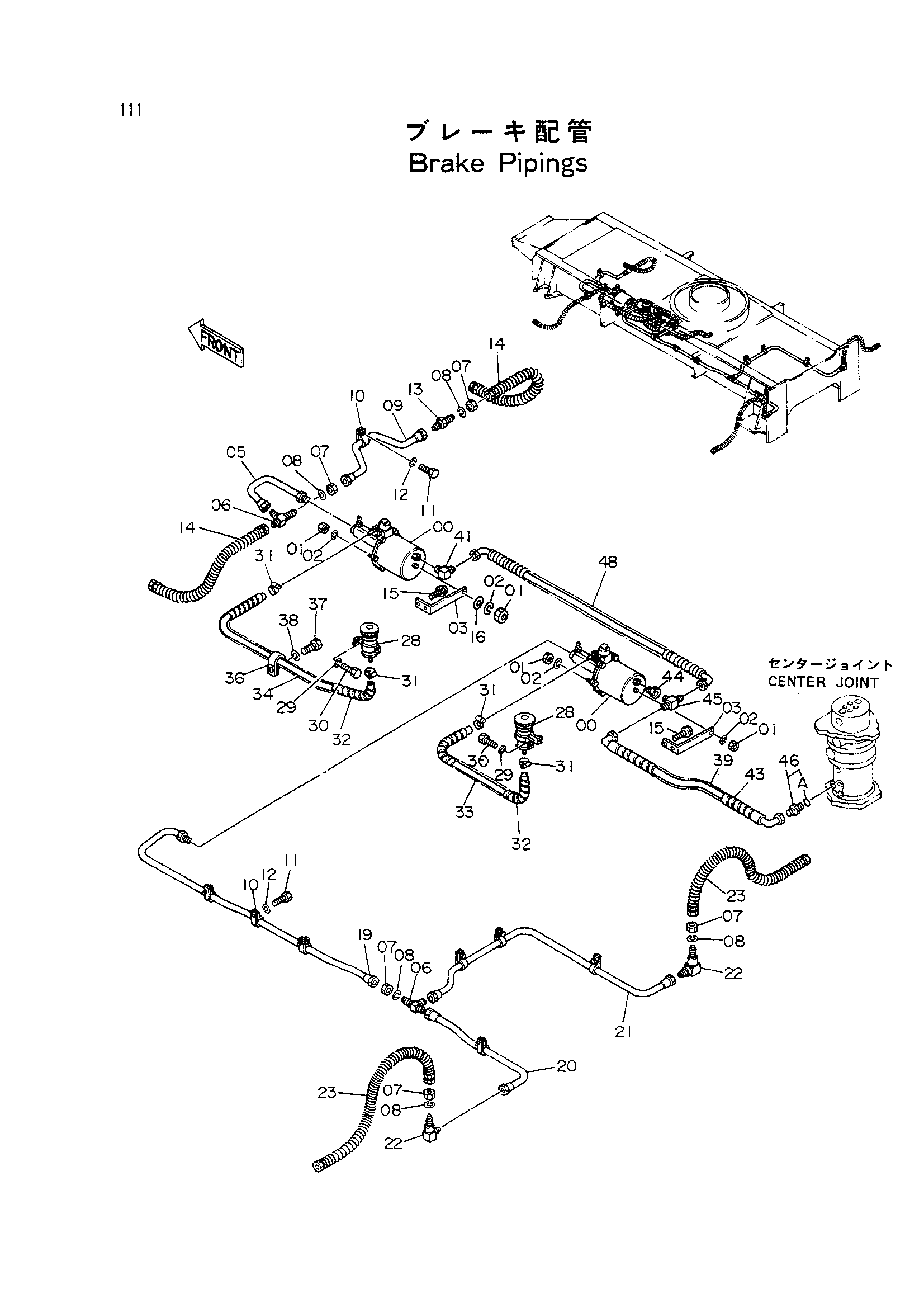

Заводская схема «Тормоз трубопроводы» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229319 | Боостер | 2 |
| 01 | M500807 | Гайка | 8 |
| 02 | A590908 | Пружинная шайба | 8 |
| 03 | 4231716 | Кронштейн | 2 |
| 05 | 8043398 | Трубка | 1 |
| 06 | 4216821 | Тройник | 2 |
| 07 | A501210 | Гайка | 5 |
| 08 | A590912 | Пружинная шайба | 5 |
| 09 | 8043399 | Трубка | 1 |
| 10 | 4000853 | Зажим трубка | 8 |
| 11 | J900612 | Болт | 8 |
| 12 | A590906 | Пружинная шайба | 8 |
| 13 | 4216822 | Адаптер | 1 |
| 14 | 4231679 | Шланг | 2 |
| 15 | J020816 | Болт с шайбой | 4 |
| 16 | A590108 | Плоская шайба | 2 |
| 19 | 8043400 | Трубка | 1 |
| 20 | 8043401 | Трубка | 1 |
| 21 | 8043402 | Трубка | 1 |
| 22 | 4179075 | Угловой штуцер | 2 |
| 23 | 4231678 | Шланг | 2 |
| 28 | 4194439 | Гидробак | 2 |
| 29 | A590906 | Пружинная шайба | 4 |
| 30 | J900612 | Болт | 4 |
| 31 | 4514700 | Зажим шланг | 4 |
| 32 | 4149557 | Защитный кожух | 2 |
| 33 | 4196455 | Резиновый шланг | 1 |
| 34 | 4231682 | Резиновый шланг | 1 |
| 36 | 4190262 | Зажим | 1 |
| 37 | J901018 | Болт | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 39 | 4235274 | Шланг | 1 |
| 41 | 4154657 | Угловой штуцер | 1 |
| 43 | 4149557 | Защитный кожух | 1 |
| 44 | 94-1601 | Переходник | 1 |
| 45 | 4211164 | Тройник | 1 |
| 46 | 4200467 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4236796 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
