Облицовка (1-1) — HITACHI EX60WD

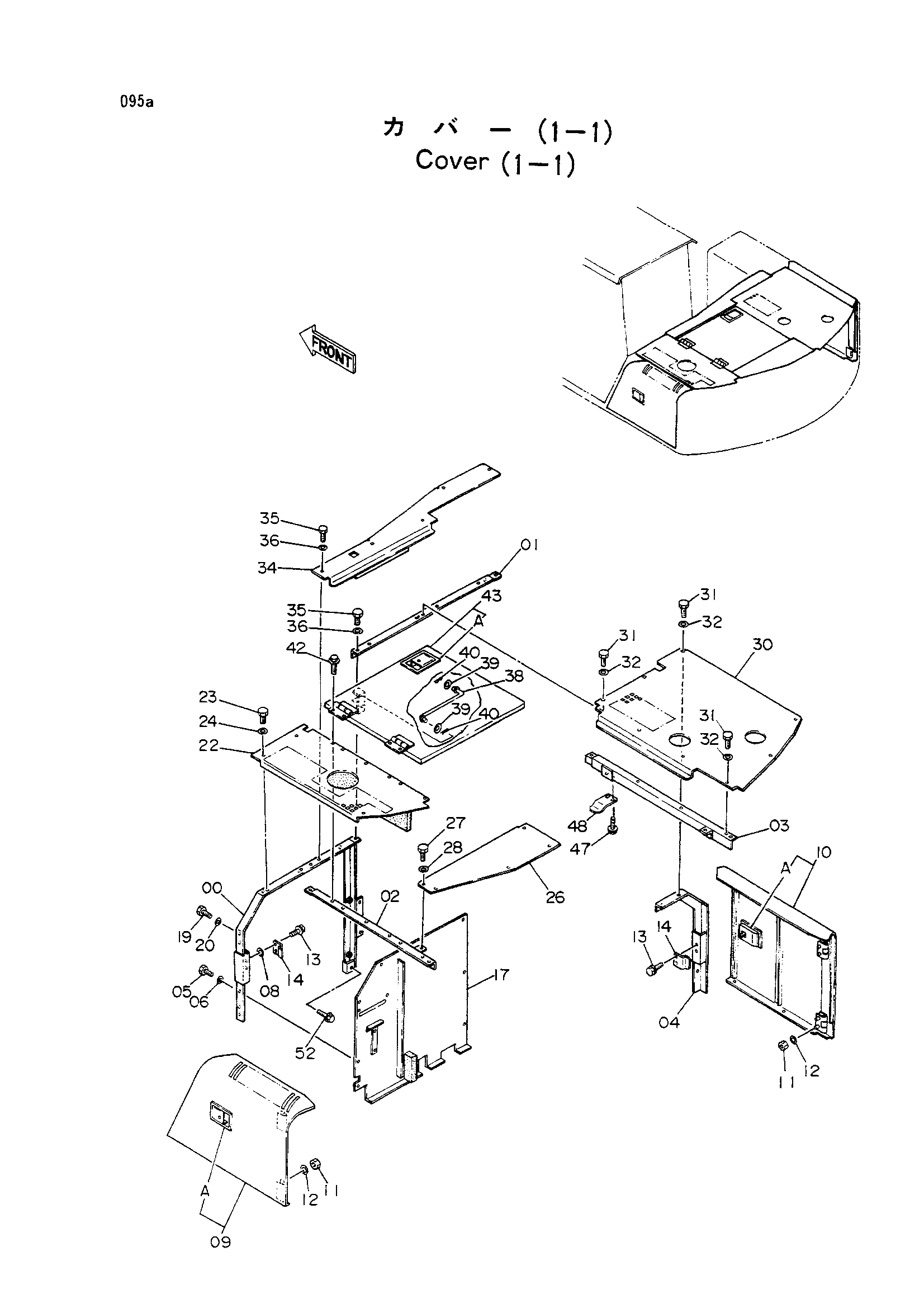

Заводская схема «Облицовка (1-1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017808 | Опора | 1 |
| 01 | 9726998 | Опора | 1 |
| 02 | 9731508 | Опора | 1 |
| 03 | 9731509 | Опора | 1 |
| 04 | 8037584 | Опора | 1 |
| 05 | J901225 | Болт | 11 |
| 06 | A590112 | Плоская шайба | 11 |
| 08 | A590112 | Плоская шайба | 4 |
| 09 | 7017809 | Дверь | 1 |
| 09A | 7017862 | Дверь блокировка (1) | 1 |
| 10 | 7017811 | Дверь | 1 |
| 10A | 7017924 | Дверь блокировка (2) | 1 |
| 11 | J950012 | Гайка | 8 |
| 12 | A590112 | Плоская шайба | 8 |
| 13 | J021230 | Болт с шайбой | 4 |
| 14 | 4188492 | Ограничитель | 2 |
| 17 | 7020845 | Крышка | 1 |
| 19 | J901225 | Болт | 7 |
| 19 | J901225 | Болт | 8 |
| 20 | 449490 | Шайба | 7 |
| 20 | 449490 | Шайба | 8 |
| 22 | 7020457 | Крышка | 1 |
| 23 | J901225 | Болт | 5 |
| 24 | 449490 | Шайба | 5 |
| 24 | A590112 замена: 449490 | Плоская шайба | 5 |
| 26 | 3044518 | Крышка | 1 |
| 27 | J901225 | Болт | 5 |
| 28 | 449490 | Шайба | 5 |
| 28 | A590112 замена: 449490 | Плоская шайба | 5 |
| 30 | 7020581 | Крышка | 1 |
| 31 | J901225 | Болт | 8 |
| 32 | 449490 | Шайба | 8 |
| 32 | A590112 замена: 449490 | Плоская шайба | 8 |
| 34 | 8037585 | Крышка | 1 |
| 35 | J901225 | Болт | 5 |
| 36 | 449490 | Шайба | 5 |
| 36 | A590112 замена: 449490 | Плоская шайба | 5 |
| 38 | 9720341 | Стойка | 1 |
| 39 | A590112 | Плоская шайба | 2 |
| 40 | 4022699 | Стопорный палец | 2 |
| 42 | J021230 | Болт с шайбой | 4 |
| 43 | 7020582 | Крышка двигатель | 1 |
| 43A | 7017862 | Дверь блокировка (1) | 1 |
| 47 | J021230 | Болт с шайбой | 2 |
| 48 | 4198183 | Ограничитель | 1 |
| 52 | J031230 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
