Передний трубопроводы — HITACHI EX60WD

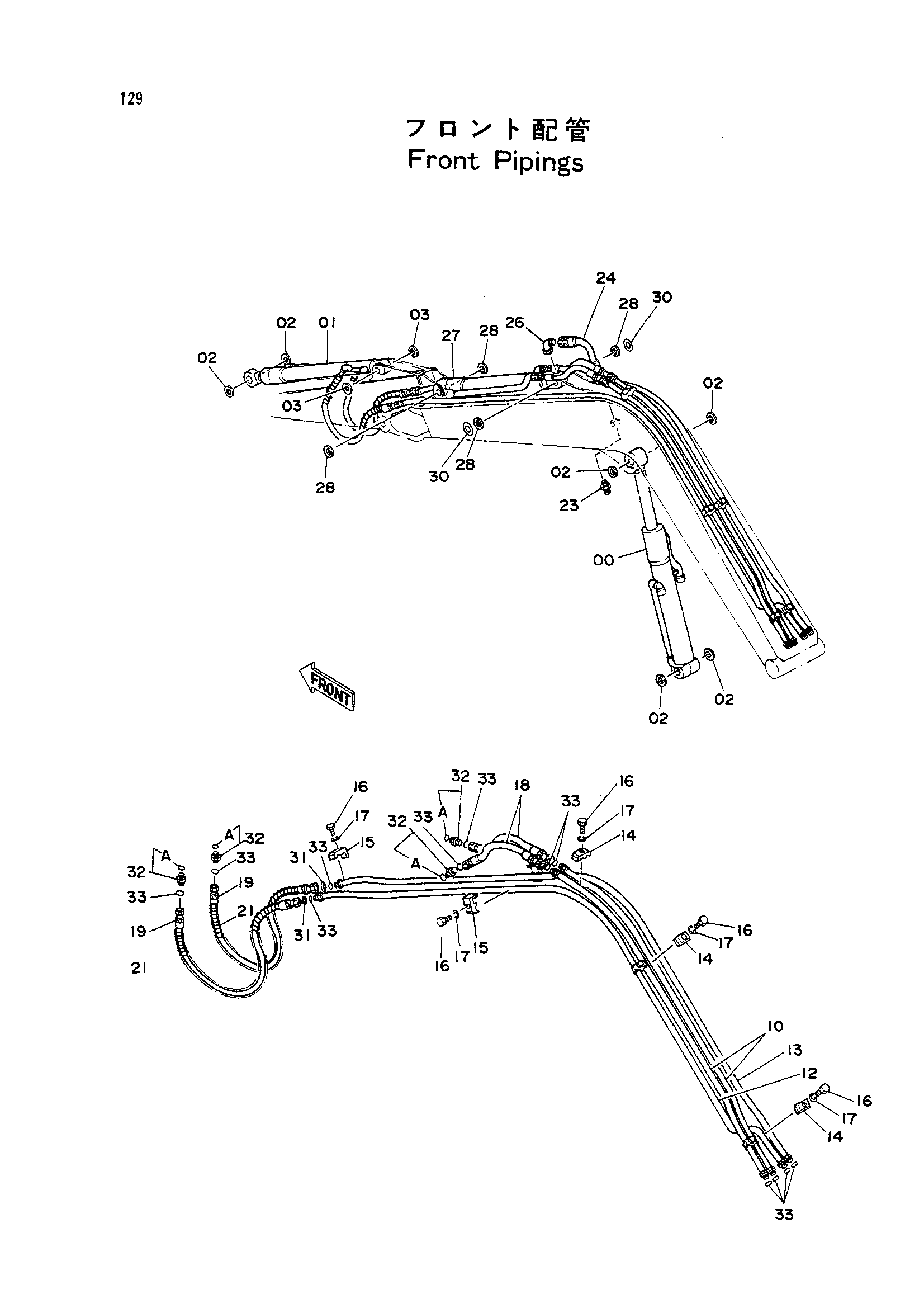

Заводская схема «Передний трубопроводы» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4194432 | Гидроцилиндр стрелы | 1 |
| 01 | 4194434 | Гидроцилиндр ковша | 1 |
| 02 | 4117954 | Пылезащитное уплотнение | 6 |
| 03 | 4117955 | Пылезащитное уплотнение | 2 |
| 10 | 8037525 | Трубка | 2 |
| 12 | 8037527 | Трубка | 1 |
| 13 | 8037528 | Трубка | 1 |
| 14 | 4189858 | Хомут трубки | 5 |
| 15 | 4190125 | Хомут трубки | 4 |
| 16 | J901250 | Болт | 9 |
| 17 | A590912 | Пружинная шайба | 9 |
| 18 | 4217314 | Шланг | 2 |
| 19 | 4217314 | Шланг (STD. рукоять) | 2 |
| 19 | 4218403 | Шланг (удлинённый рукоять) | 2 |
| 21 | 4053608 | Защита (STD. рукоять) | 2 |
| 21 | 4070691 | Защита (удлинённый рукоять) | 2 |
| 23 | J75481 | Штуцер | 1 |
| 24 | 4129123 | Нейлоновый шланг | 1 |
| 26 | 94-1401 | Угловой штуцер | 1 |
| 27 | 4194433 | Гидроцилиндр рукояти | 1 |
| 28 | 4117954 | Пылезащитное уплотнение | 4 |
| 30 | 4180196 | Проставка | 2 |
| 31 | 4073051 | Шайба | 2 |
| 32 | 4189602 | Адаптер | 4 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4138938 | Уплотнительное кольцо | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
